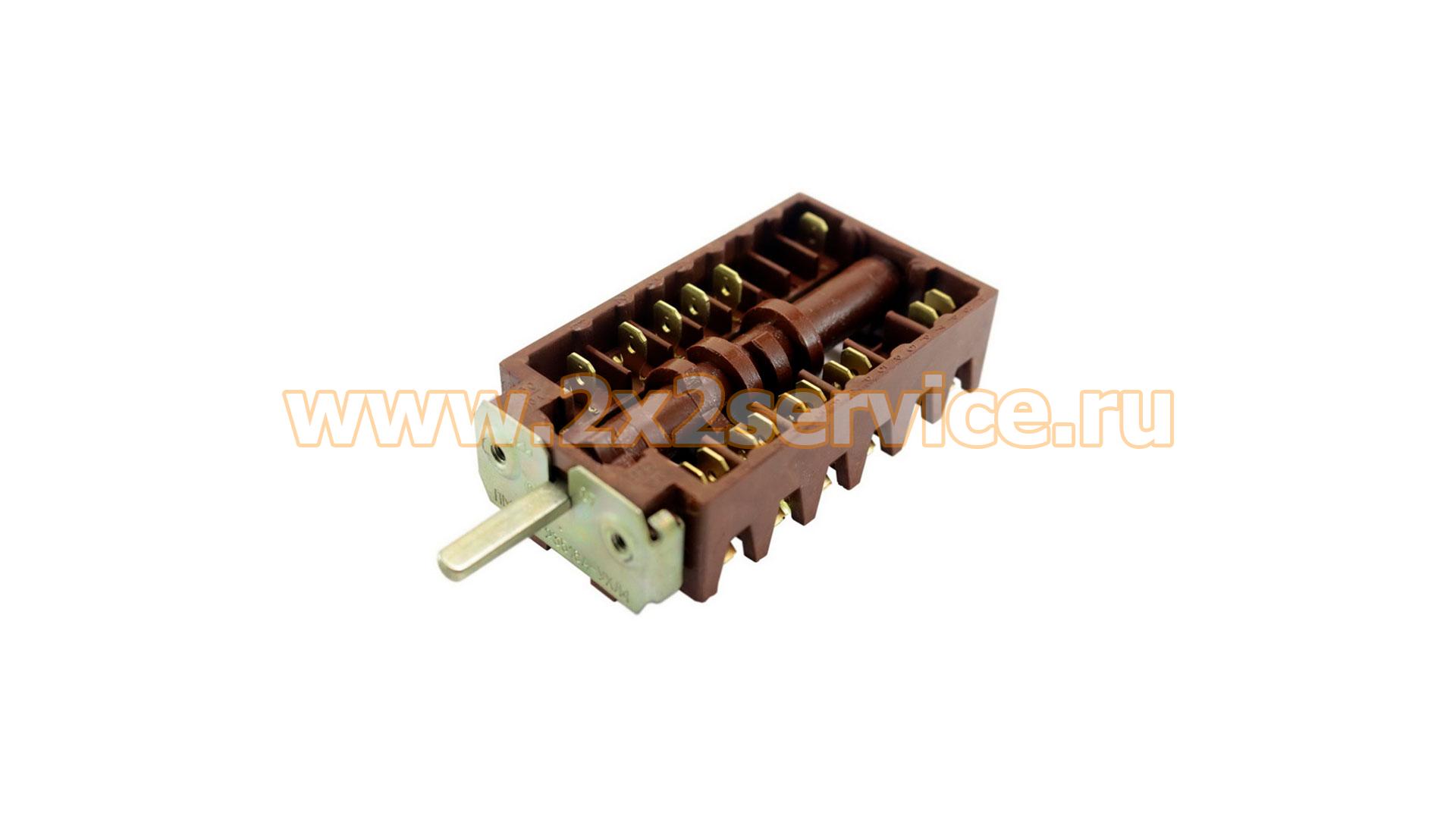

Переключатель режимов духовки ЗВИ, 5 позиций, вал 23 мм (ПМЭ27-23516А)
Описание
Переключатель режимов духовки ПМЭ27-23516А-УХЛ4 предназначен для коммутации режимов работы нагревательных элементов жарочного шкафа электрических плит. Переключатель имеет пять фиксированных положений: одно положение «0» и четыре рабочих.
Основные характеристики:
- Тип детали: переключатель режимов духовки / жарочного шкафа;
- Маркировка: ПМЭ27-23516А-УХЛ4;
- Количество положений: 5;
- Рабочие положения: 4;
- Нулевое положение: 1;
- Длина вала: 23 мм;
- Вал: металлический;
- Подключение проводов: плоские разъёмные клеммы типа Faston.
Совместимость
Профильные каталоги указывают применение данного переключателя в плитах:
- ЗВИ;
- Darina;
- Flama.
В отдельных каталогах встречаются более широкие списки — Hansa, DIXI, FIORE, ELTA/Ладога, Лысьва, Мечта, Омичка, а также Darina 409 и 609 с грилем.
Особенности конструкции
ПМЭ27-23516А представляет собой многопозиционный механический переключатель, который изменяет схему подключения нагревательных элементов духовки при повороте ручки управления. Поэтому для взаимозаменяемости недостаточно совпадения количества положений и длины вала — должна соответствовать также диаграмма замыкания контактов.
Для обозначения T10694-23516 несколько специализированных продавцов указывают связь с ПМЭ27-23516А. Однако это обозначение встречается прежде всего у турецких вариантов/замен.
Также встречаются сведения, что ПМЭ27-23516А используется вместо более раннего ПМЭ27-23516-УХЛ4, снятого с производства. Это подтверждается несколькими профильными каталогами, но при замене важно соблюдать схему подключения.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- маркировку старого переключателя;
- количество рабочих положений;
- длину и форму вала;
- расположение и количество контактных выводов;
- схему коммутации контактов в каждом положении;
- модель электроплиты.
Одинаковое количество положений ещё не означает полной взаимозаменяемости переключателей.
Причины неисправности / диагностика
Типичные неисправности механического переключателя связаны с подгоранием или износом контактных групп, перегревом клемм и нарушением механизма фиксации положений. Плохой контакт между клеммой переключателя и наконечником провода также может приводить к локальному нагреву и повреждению контактной части.
Если духовка не включается либо отдельные режимы перестали работать, перед заменой переключателя следует проверить нагревательные элементы, проводку, соединения и саму контактную группу переключателя.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. При переносе проводов рекомендуется зафиксировать исходное подключение и переносить соединения строго в соответствии со схемой старого и нового переключателей. Особое внимание следует уделить состоянию клемм и наконечников проводов: ослабленные или повреждённые соединения необходимо устранить.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
