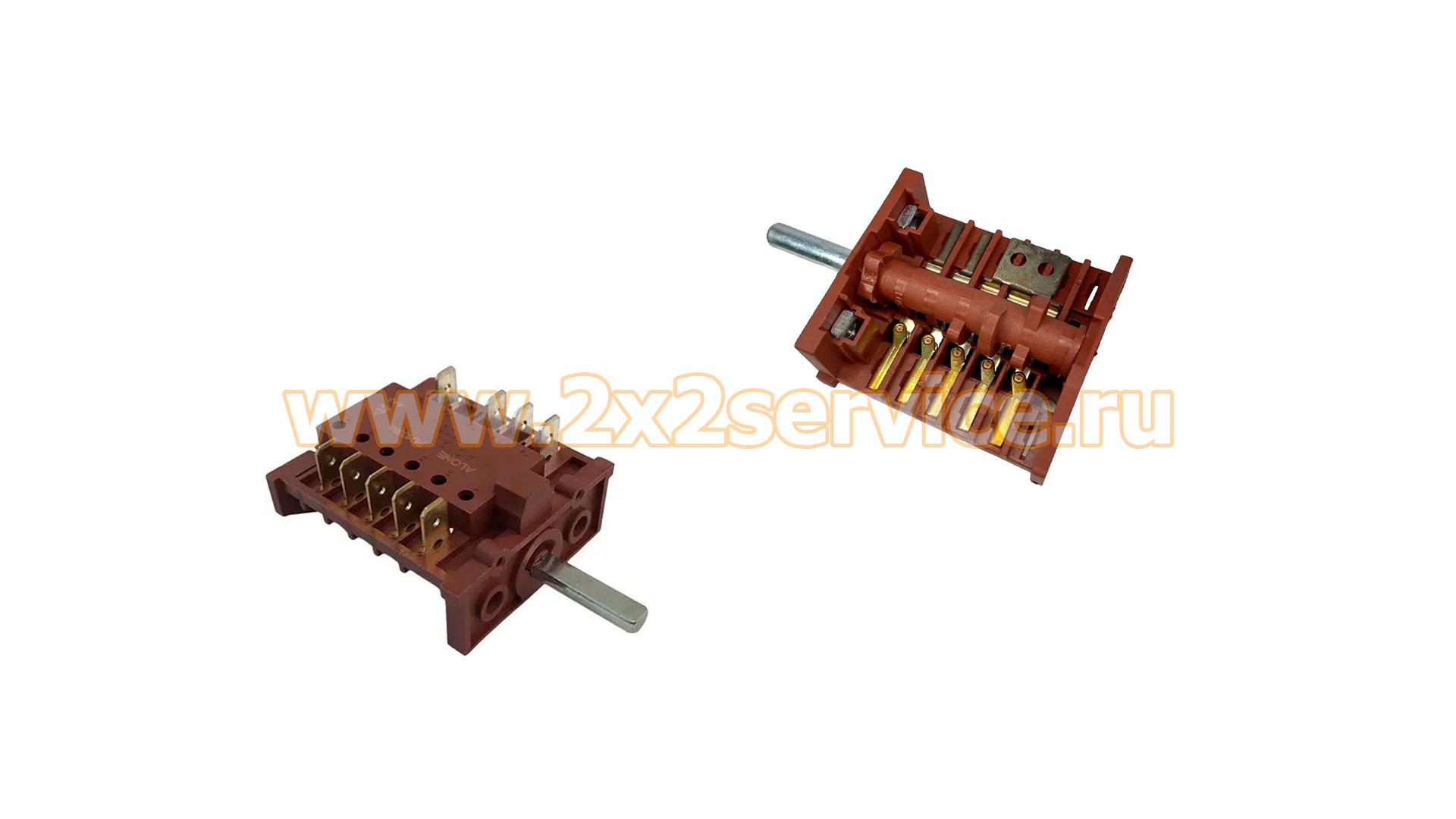

Переключатель режимов духовки Midea, Weissgauff, ALONE FD103M, 5 позиций (17471100000349)
Описание
Переключатель режимов духовки Midea, Weissgauff 17471100000349, ALONE FD103M — механический многопозиционный селектор, предназначенный для выбора режимов работы духового шкафа. Точное исполнение с номером 17471100000349 имеет пять фиксированных положений: четыре рабочих и одно нулевое.
Основные характеристики:
- тип детали: переключатель режимов духовки;
- оригинальный номер: 17471100000349;
- маркировка: ALONE FD103M AC 250V 16A T150 5E4;
- производитель компонента: ALONE;
- количество положений: 5 (4 рабочих + 0);
- количество контактов: 9;
- длина вала: 23 мм;
- номинальный ток: 16 А;
- рабочее напряжение: 250 В;
- связанный номер замены, встречающийся в профильных каталогах: K402010008.
Совместимость
Для точного номера 17471100000349 подтверждено применение в следующих духовых шкафах Midea:
- Midea MO 23000 GB;
- Midea MO 23000 GW;
- Midea MO 230B4 X;
- Midea MO23001GI;
- Midea MO13000GB;
- Midea MO23001X;
- Midea MO23003GB;
- Midea MO23001GB;
- Midea MO23003X;
- Midea MO13000X.
Профильные каталоги также относят переключатель 17471100000349 / FD103M к технике Weissgauff и Kuppersberg.
Особенности конструкции
Переключатель имеет механический поворотный механизм и несколько групп контактов, которые замыкаются в определённых сочетаниях в зависимости от выбранного положения ручки. Именно схема этих замыканий определяет, какие нагревательные элементы и функции духовки включаются в конкретном режиме.
Особенно важно, что FD103M — не уникальный номер конкретного исполнения. Под обозначением FD103M существуют переключатели с другими артикулами и другим количеством положений. Например, для Weissgauff встречается FD103M 17471100000345 на 9+0 положений, а у Midea имеется 17471100000353 с другим числом режимов. Поэтому подбирать замену только по надписи FD103M нельзя — необходимо учитывать полный номер 17471100000349.
Как правильно подобрать переключатель
При подборе необходимо сверять:
- полный номер 17471100000349;
- маркировку ALONE FD103M;
- количество положений — 4+0;
- количество контактов — 9;
- длину и форму вала;
- расположение выводов;
- схему коммутации контактов;
- модель духового шкафа.
Совпадение одной только маркировки FD103M недостаточно, поскольку внутри этой серии существуют разные исполнения.
Причины неисправности / диагностика
При износе переключателя могут перестать включаться отдельные режимы духовки, появляться нестабильный контакт, нагрев или подгорание клемм, а механизм может перестать чётко фиксироваться в отдельных положениях.
При этом отсутствие одного из режимов не означает автоматически неисправность переключателя. Перед заменой следует также проверить ТЭНы, соединительную проводку, контактные наконечники и другие элементы соответствующей цепи.
Монтаж
Перед заменой духовой шкаф необходимо полностью отключить от электросети. Перед отсоединением проводов рекомендуется зафиксировать расположение всех подключений. Новый переключатель следует подключать в соответствии со схемой исходной детали, а не только ориентируясь на физическое расположение клемм.
При обнаружении потемневших, ослабленных или оплавленных наконечников проводки их необходимо устранить до установки нового переключателя, поскольку плохой контакт может вызвать повторный перегрев.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
Midea MO 23000 GB MO 23000 GW MO 230B4 X MO23001GI MO13000GB MO23001X MO 23000 GB MO 23000 GW MO 230B4 X MO23003GB MO23001GB MO23003X MO23001X MO13000X MO13000X и др.
