Переключатель режимов духовки Rika с плавной регулировкой температуры (UN424)
Описание

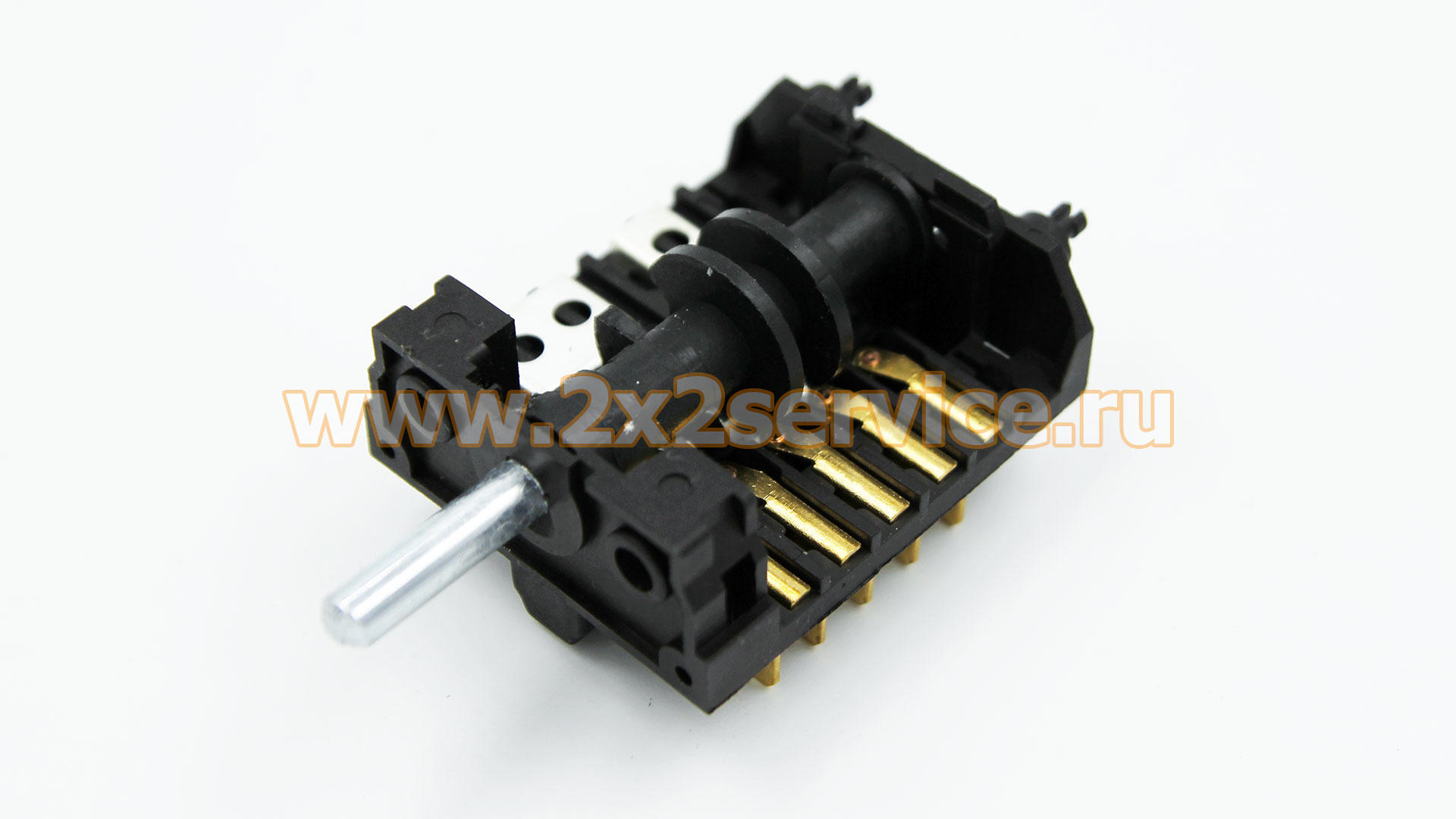

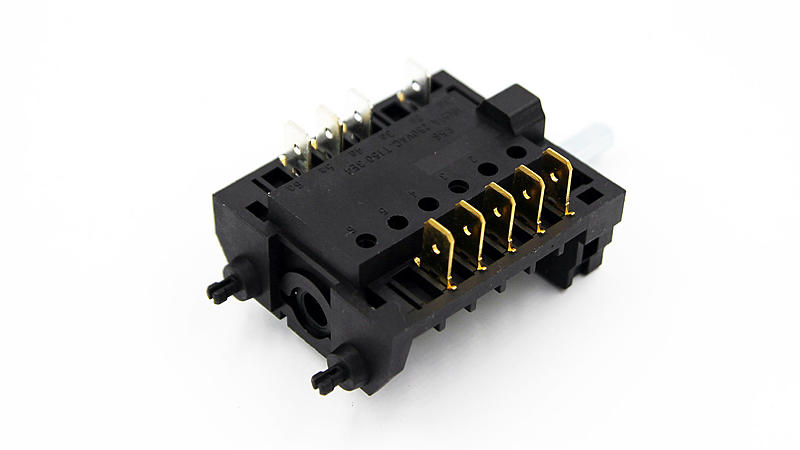

Переключатель режимов духовки Rika UN424 с плавной регулировкой температуры — комбинированный механический узел управления духовкой. При вращении ручки переключатель сначала проходит 3 фиксированных положения, после чего начинается участок плавной регулировки температуры.
Такое исполнение отличается как от обычного многопозиционного селектора функций, где все положения фиксированы, так и от отдельного терморегулятора с полностью плавным ходом.
Основные характеристики:
- Тип детали: переключатель режимов духовки под терморегулятор
- Бренд применения: Rika
- Обозначение в каталоге: UN424
- Фиксированные положения: 3
- Далее: плавная регулировка температуры
- Тип управления: механический, поворотный
- Назначение: выбор режима работы духовки и управление терморегулятором
- Состояние: новое
Совместимость
Переключатель предназначен для плит и духовок Rika, использующих такой тип комбинированного управления режимами и температурой.
По конструкции эта деталь относится к широко используемой группе переключателей под термостат, которую внешние каталоги связывают с Rika, ЗВИ, Электра, Дарина, Ладога, Лысьва, Flama и рядом других плит.
Особенности конструкции
Главная особенность UN424 — сочетание двух разных типов движения одной ручки:
- три фиксированных положения с механическими фиксациями;
- после них — плавный участок вращения, используемый для регулировки температуры.
Важно понимать, что плавное регулирование температуры обеспечивается не контактными ступенями самого переключателя. Переключатель имеет механическое сопряжение с терморегулятором: при дальнейшем вращении штока передаётся движение на установленный сзади термостат. Такая схема прямо описывается для конструктивно соответствующей группы Rika EP232.
Связанные / возможные кросс-обозначения: EP232, AC6-T18-T604, ПМ-3, COK318UN, E.G.O. 42.03000.031 — совместимость проверять по схеме коммутации и конструкции.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- конструкцию переключателя;
- 3 фиксированных положения и последующий плавный сектор;
- расположение контактных выводов;
- наличие крепления и механического привода терморегулятора;
- форму и длину штока;
- межосевое расстояние крепления;
- электрическую схему;
- модель плиты Rika.
Одного внешнего сходства недостаточно. В этой группе существует несколько очень похожих переключателей, а каталоги неодинаково описывают даже число рабочих положений.
Причины неисправности / диагностика
Проверка переключателя требуется, если духовка не включается в одном из фиксированных режимов, пропадает отдельная схема нагрева, ручка перестаёт фиксироваться либо имеются следы перегрева контактных групп.
Если неисправность проявляется именно на участке плавного регулирования температуры, необходимо проверять не только сам переключатель, но и сопряжённый терморегулятор, поскольку именно он выполняет температурное регулирование.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. До отсоединения проводов рекомендуется сфотографировать расположение каждого проводника и обозначения клемм.
При установке необходимо также правильно состыковать переключатель с терморегулятором. Если используется внешне похожая замена, подключение следует сверять по обозначениям контактов и электрической схеме, а не только по расположению клемм.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
