Переключатель режимов духовки Renova ПМ-5, 5 положений (BC6-12)
Описание

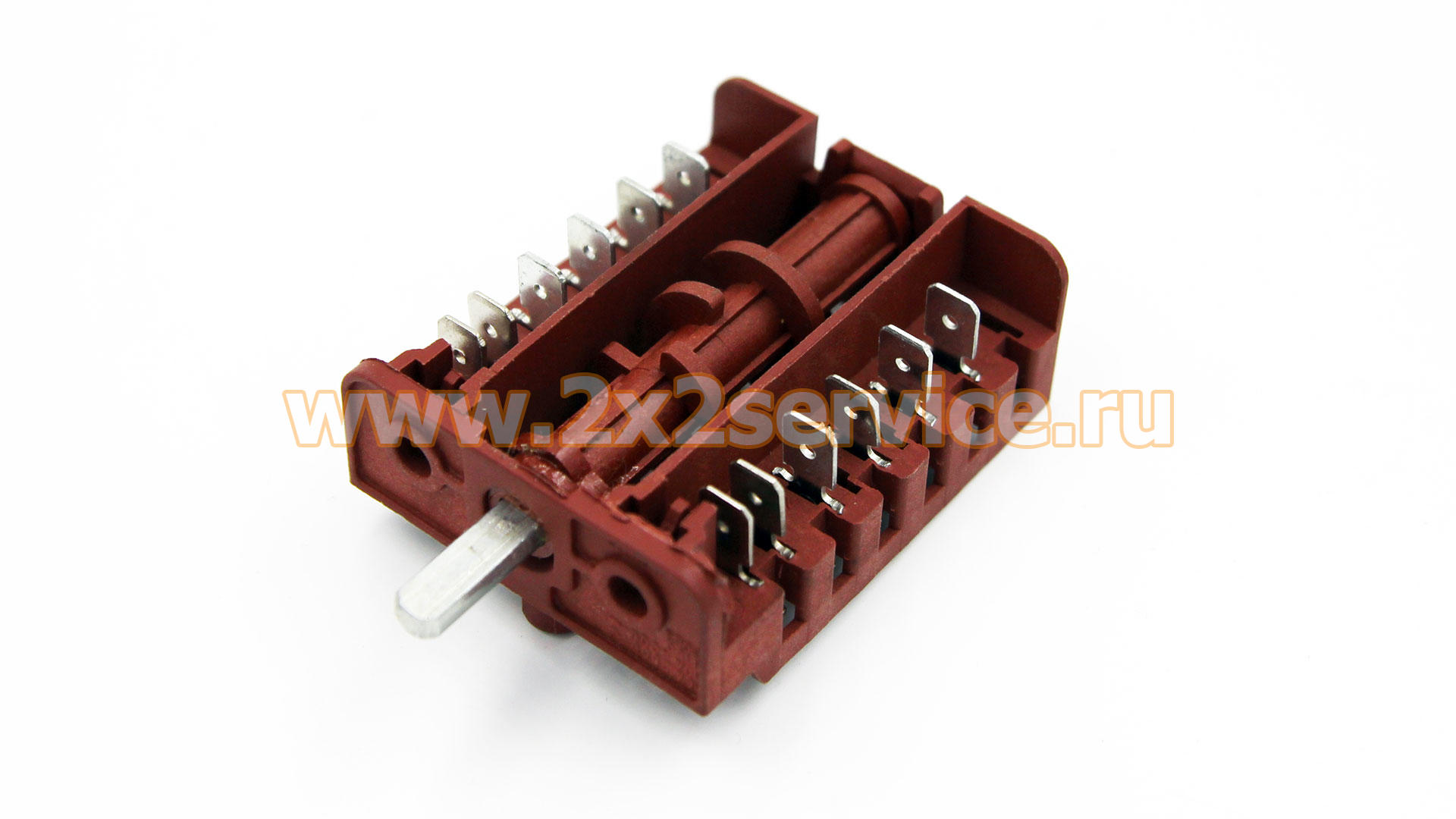

Переключатель режимов духовки Renova ПМ-5 BC6-12, 5 положений — механический кулачковый переключатель для выбора режимов работы духового шкафа электрической плиты. Данное исполнение относится к 5-позиционной группе ПМ-5 / BC6-12 и имеет 4 рабочих положения плюс положение отключения 0.
Основные характеристики:
- Тип детали: переключатель режимов / селектор функций духовки
- Бренд применения: Renova
- Тип / обозначение: ПМ-5
- Маркировка / семейство: BC6-12
- Количество положений: 5
- Схема положений: 4 рабочих + 0
- Номинальный ток: 16 А
- Номинальное напряжение: 250 В
- Количество контактных выводов: 12
- Тип выводов: Faston 6,3 × 0,8 мм
- Профиль штока: D-образный / полумесяц, около 6 × 4,6 мм
- Связанное обозначение исполнения: BC-502
- Торговый / поставочный код: EP095
- Встречающийся каталожный код: 00504484
Для точного пятипозиционного варианта Renova BC6-12 специализированный каталог указывает 5 положений, нагрузку 16 А, маркировку BC6-12, исполнение BC-502 и клеммы Faston 6,3 × 0,8 мм.
Совместимость
Переключатель используется в электрических плитах и духовых шкафах Renova, рассчитанных на пятиступенчатый переключатель данной коммутационной схемы. Профильные каталоги связывают эту позицию с обозначениями ПМ-5, BC6-12 и EP095.
Особенно важно сверять количество положений и схему переключателя, поскольку под обозначением BC6-12 существуют разные исполнения.
Особенности конструкции
Это позиционный переключатель режимов духовки, а не бесступенчатый регулятор мощности типа energy regulator. Кулачковый механизм имеет пять фиксированных положений:
0 + 4 рабочих положения = 5 физических положений.
Обозначения здесь лучше понимать раздельно:
- ПМ-5 — обозначение пятипозиционного исполнения;
- BC6-12 — тип / семейство переключателя;
- BC-502 — обозначение исполнения штока/внутреннего узла, встречающееся для этой позиции;
- EP095 — распространённый торговый/поставочный код;
- 00504484 — каталожный номер, используемый рядом поставщиков.
Также нельзя считать любой BC6-12 автоматически совместимым с этой деталью. Например, существует:
Renova ПМ-7 BC6-12 — 7 положений (6+0), то есть другая схема коммутации.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- обозначение ПМ-5 / BC6-12;
- 5 положений (4+0);
- 12 контактных выводов и их расположение;
- Faston 6,3 × 0,8 мм;
- профиль штока;
- длину штока;
- схему подключения старого переключателя.
Причины неисправности / диагностика
Переключатель следует проверить, если духовка не включается, работают не все режимы, отдельные положения перестали фиксироваться либо на клеммах заметны признаки перегрева.
Отсутствие нагрева само по себе не подтверждает неисправность селектора. Необходимо также проверить ТЭНы духовки, проводку, термостат и контактные соединения.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. До отсоединения проводов рекомендуется сфотографировать расположение проводников и обозначения контактных выводов старого переключателя.
Подключение необходимо выполнять по электрической схеме конкретной плиты либо точно воспроизводить подключение идентичного ПМ-5 / BC6-12 4+0. Использовать другой BC6-12 только по совпадению корпуса нельзя: существуют версии с другим количеством положений и иной схемой коммутации.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
