Переключатель режимов духовки Ново-Вятка, Darina, 5 позиций, с грилем (880-01)
Описание

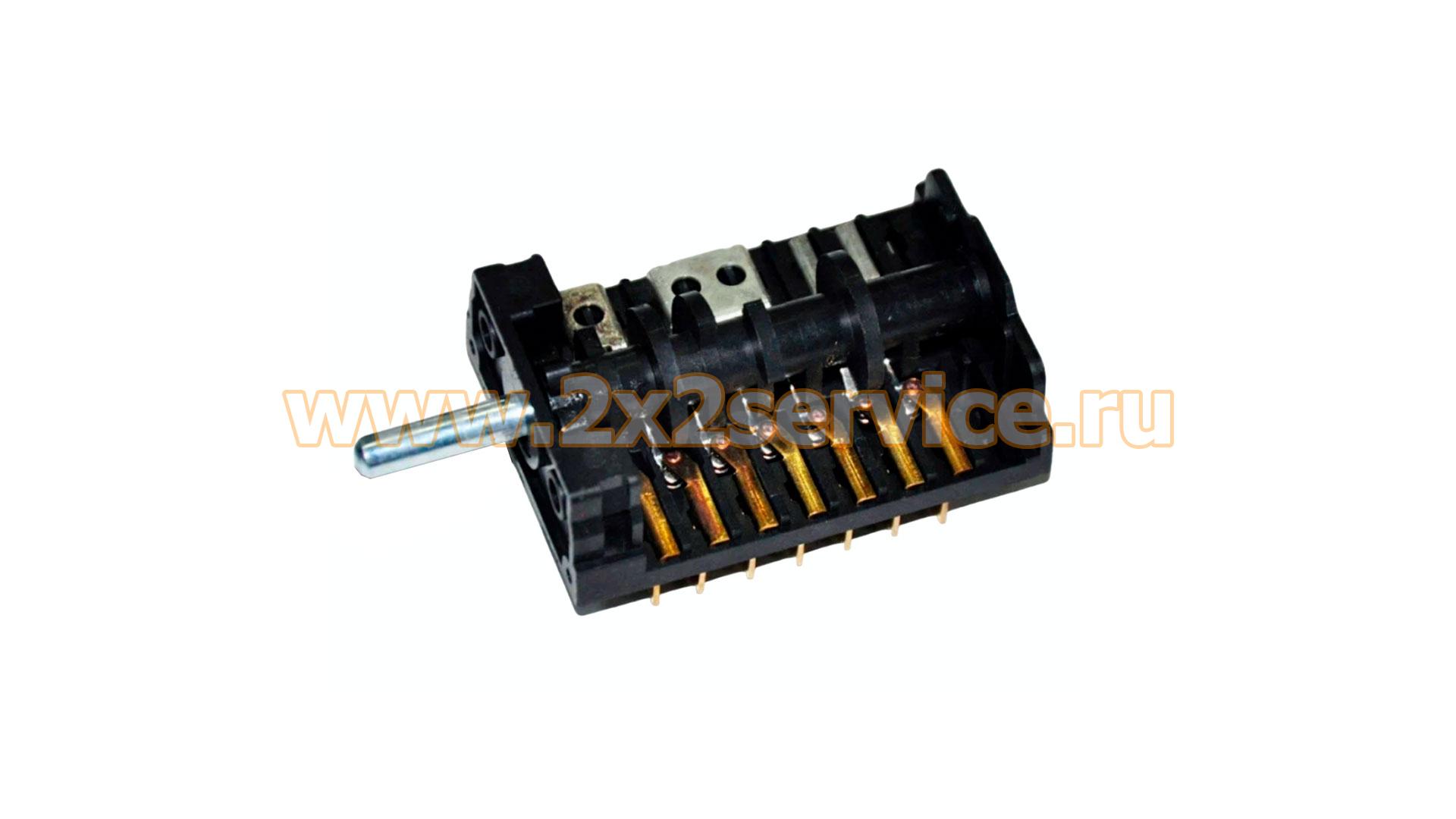

Переключатель режимов духовки Нововятка, Darina 880-01 — механический поворотный селектор для выбора режимов работы духового шкафа. Данное исполнение применяется в духовках с верхним нагревательным элементом — грилем. Переключатель имеет пять фиксированных положений: четыре рабочих и одно нулевое. Для данного типа также используется обозначение ПМ880-1 / ПМ-5 880-01, а в каталогах Rika встречается код 040494.
Основные характеристики:
- тип детали: переключатель режимов духовки / жарочного шкафа;
- обозначение: 880-01 / ПМ880-1 / ПМ-5 880-01;

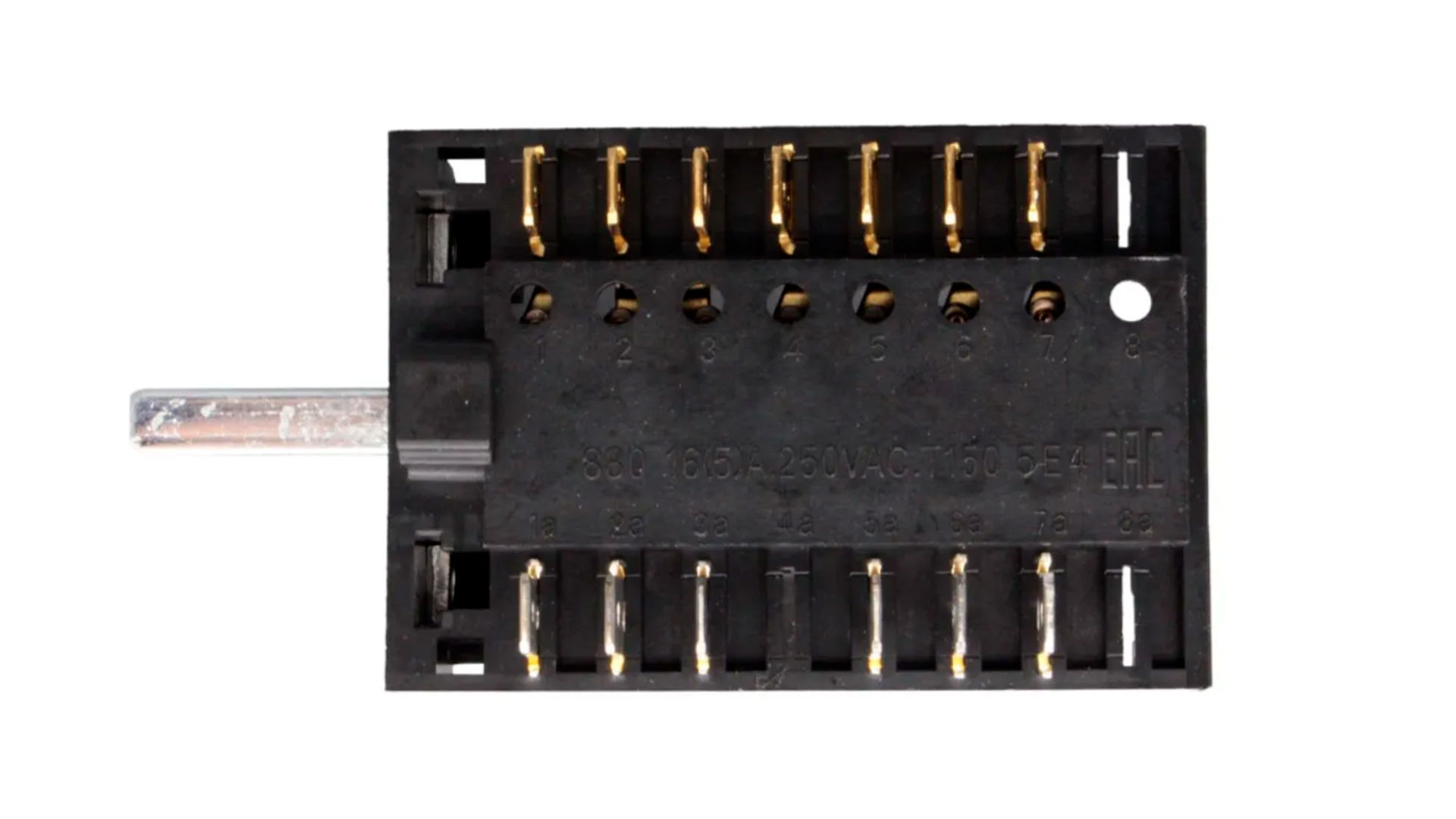

- маркировка на корпусе: 880 16 (5)A.250VAC.T150 5E4 EAC;
- количество положений: 5;
- рабочие положения: 4;
- нулевое положение: 1;
- количество контактных выводов: 13 — 6 + 7;
- номинальная маркировка тока: 16 (5) А;
- напряжение: 250 В AC;
- частота: 50/60 Гц;
- температурное исполнение: T150;
- длина вала: 23 мм;
- диаметр вала: около 6 мм;
- профиль вала: полумесяц;
- подключение: плоские клеммы Faston 6,3 мм;
- крепление: два винта М4;
- расстояние между центрами крепёжных отверстий: около 28 мм;
- каталожный код: 040494.
Совместимость
Исполнение ПМ880-1 / 040494 профильные каталоги указывают для духовок с грилем в плитах Darina, Rika, Flama, Ладога и Лысьва; другой специализированный источник связывает 880-01 / 040494 также с Rika, ЗВИ и EXCOOK.
Особенности конструкции
880-01 — механический кулачковый переключатель. В разных положениях контактная система коммутирует нагревательные элементы и связанные цепи духовки, формируя четыре рабочих режима и нулевое положение.
Для версии 040494 / ПМ880-1 специализированный каталог прямо указывает применение в духовках с верхним ТЭНом — грилем

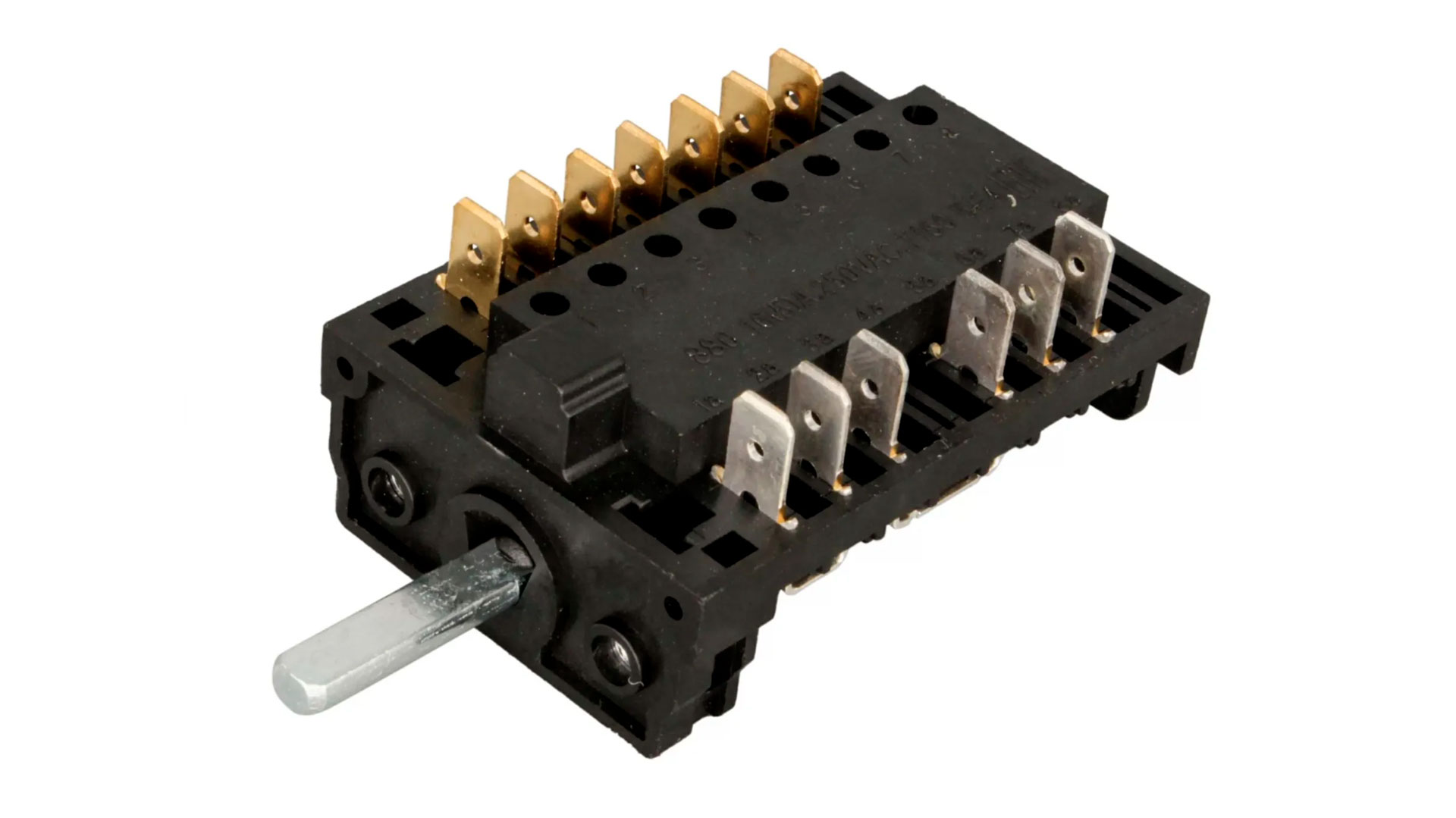

Конструктивно продаваемая деталь имеет 13 внешних плоских выводов, расположенных двумя рядами. Это существенный идентификационный признак — одинаковое число положений у другого ПМ-5 ещё не означает одинаковую электрическую схему.
Замены и связанные обозначения
Для исполнения 880-01 / ПМ880-1 с грилем подтверждаются:
- 040494 — каталожный код данного исполнения;
- COK127RU — связанное обозначение / замена;
- PKD005-01 — указанная профильным поставщиком замена;
- PKD005 — также встречается для 5-позиционного переключателя Darina/Rika с грилем.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- маркировку 880 / 880-01 / ПМ880-1;
- наличие гриля в духовке;
- 5 положений — 4 рабочих + 0;
- 13 контактных выводов;
- расположение и обозначения контактов;
- электрическую диаграмму коммутации;
- вал 23 мм;
- диаметр и профиль вала;
- крепёж;
- маркировку 16 (5)A 250VAC T150 5E4.
Если исходный переключатель имеет похожий корпус, но другую контактную схему или относится к духовке без гриля, использовать его как замену только по совпадению пяти положений нельзя.
Причины неисправности / диагностика
При износе переключателя могут перестать включаться отдельные режимы духовки или гриля, нарушаться фиксация ручки, подгорать контактная группа или перегреваться клеммные соединения.
Отсутствие верхнего или нижнего нагрева само по себе не подтверждает неисправность переключателя. Следует также проверить соответствующие ТЭНы, проводку, контактные соединения и другие элементы цепи.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. До отсоединения проводов рекомендуется сфотографировать или иным способом зафиксировать исходное подключение всех 13 выводов.
Новый переключатель следует подключать по обозначениям контактов и электрической схеме исходного прибора. Особенно важно не использовать схему от внешне похожего 5-позиционного переключателя без проверки варианта с грилем / без гриля.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
