Переключатель режимов духовки Alone FD103M для Midea, Leran, 9 положений (17471100000353)
Описание

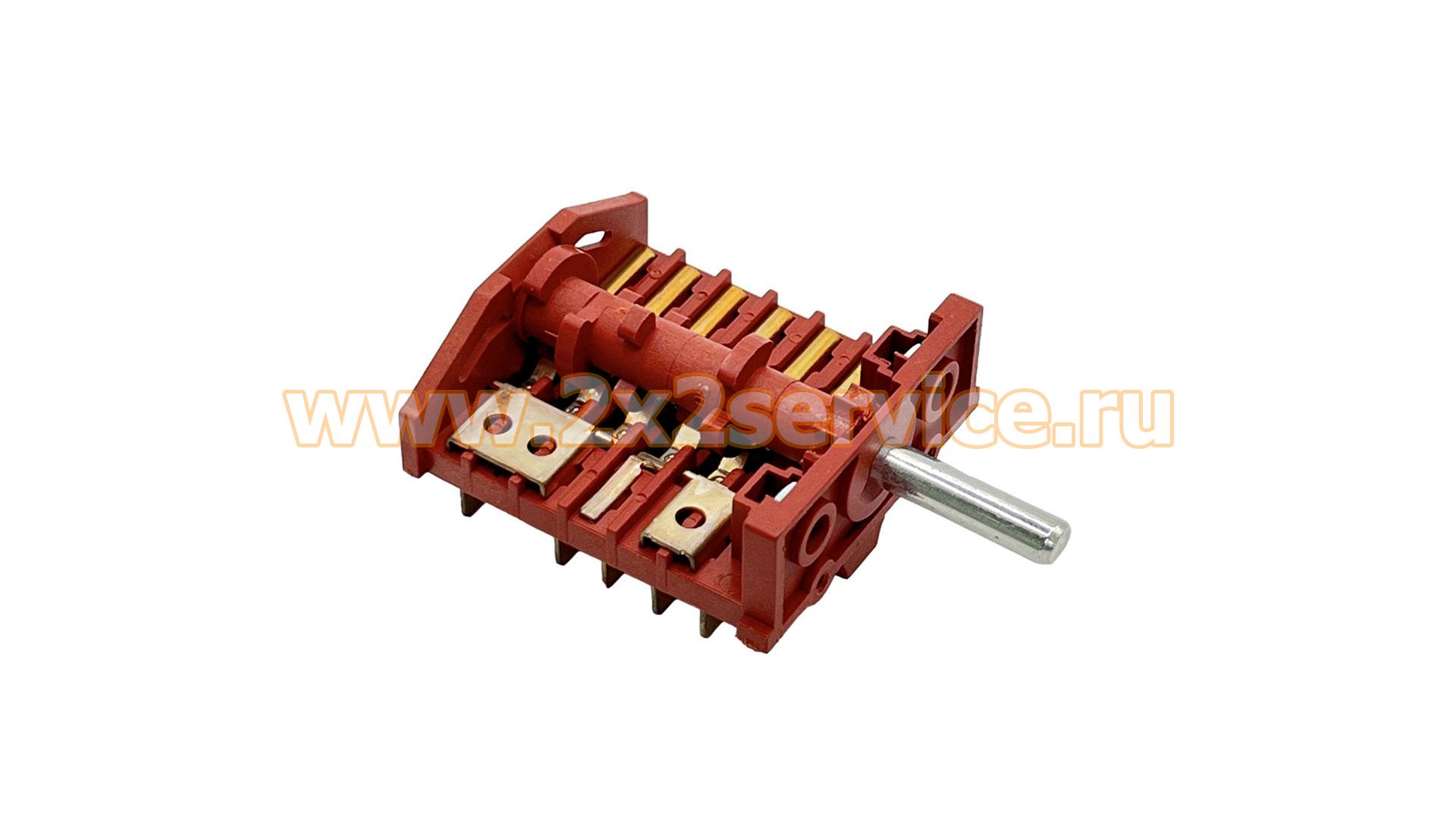

Переключатель режимов духовки Alone FD103M для Midea / Leran 17471100000353, 9 положений — механический поворотный селектор для выбора режимов работы электрического духового шкафа. Номер 17471100000353 используется в сервисной номенклатуре Midea, а соответствующее исполнение имеет маркировку ALONE FD103M. Для него подтверждены 8 рабочих положений и положение отключения — всего 9 фиксированных положений (8+0).
Основные характеристики:
- Тип детали: переключатель режимов / селектор функций духовки
- Производитель / маркировка компонента: Alone FD103M
- OEM-номер Midea: 17471100000353
- Связанный номер: 261205200601
- Количество положений: 9
- Схема положений: 8 рабочих + 0
- Электрическая маркировка: 16 А / 250 В AC
- Температурный класс: T150
- Дополнительная маркировка: 5E4
- Диаметр штока: 6 мм
- Длина штока: 23 мм
- Подключение: Faston 6,3 мм
- Крепление: винтовое
Параметры 16 А / 250 В, ось Ø6 мм длиной 23 мм и Faston 6,3 мм подтверждаются для точного Midea 17471100000353. Маркировка AC250V 16A T150 5E4 также приводится непосредственно для исполнения Alone FD103M этого номера.
Совместимость
Для Midea 17471100000353 подтверждены, в частности:
- Midea 65DEE30004
- Midea 65DEE30006
- Midea EEH801GC-BL
- Midea EEH801GC-WH
- Midea EEH801XC-SS
- Midea MO370A4X
- Midea MO470B4X
- Midea MO47000GB
- Midea MO47000GW.
Для Leran подтверждено применение в EO 1228 IX. Эта модель отдельно фигурирует с 17471100000353 как переключателем на 9 положений (8+0).
Тот же Midea OEM применяется и в части техники Daewoo, Proline, PKM, Sekom, Montpellier и других брендов, использующих платформу Midea. При подборе для таких приборов необходимо сверять точную модель и номер установленного переключателя.
Особенности конструкции
FD103M — это семейство переключателей, а не один переключатель с единственной схемой коммутации. Внешне очень похожие FD103M могут иметь разное количество положений и разную внутреннюю схему. Для номера 17471100000353 правильное исполнение — 8+0.
Особенно важно не смешивать три соседних OEM:
- 17471100000349 — FD103M, 5 положений (4+0);
- 17471100000353 — FD103M, 9 положений (8+0);
- 17471100000345 — FD103M, 10 положений (9+0).
Поэтому совпадение надписи FD103M само по себе совместимость не подтверждает.
Номер 261205200601 отдельно встречается вместе с 17471100000353 как второе обозначение этой же сервисной позиции.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- OEM 17471100000353;
- маркировку FD103M;
- количество положений — 9 (8+0);
- электрическую маркировку 250 В / 16 А;
- шток Ø6 мм длиной 23 мм;
- расположение контактных выводов;
- внутреннюю схему коммутации;
- точную модель духового шкафа.
Нельзя заменять его на другой FD103M только потому, что корпус и шток выглядят одинаково.
Причины неисправности / диагностика
Проверка переключателя требуется, если отдельные режимы духовки перестали включаться, работают только некоторые положения, переключатель перестал фиксироваться или на контактных выводах имеются признаки перегрева.
Перед заменой следует также проверить соответствующие ТЭНы, вентилятор, проводку и контактные соединения.
Монтаж
Перед заменой духовой шкаф необходимо полностью отключить от электросети. До снятия старого селектора рекомендуется сфотографировать расположение проводов и обозначения выводов.
Подключение необходимо выполнять по схеме конкретного прибора либо точно воспроизводить подключение идентичного 17471100000353 / FD103M 8+0. Особенно важно не использовать схему от FD103M с другим количеством положений.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
