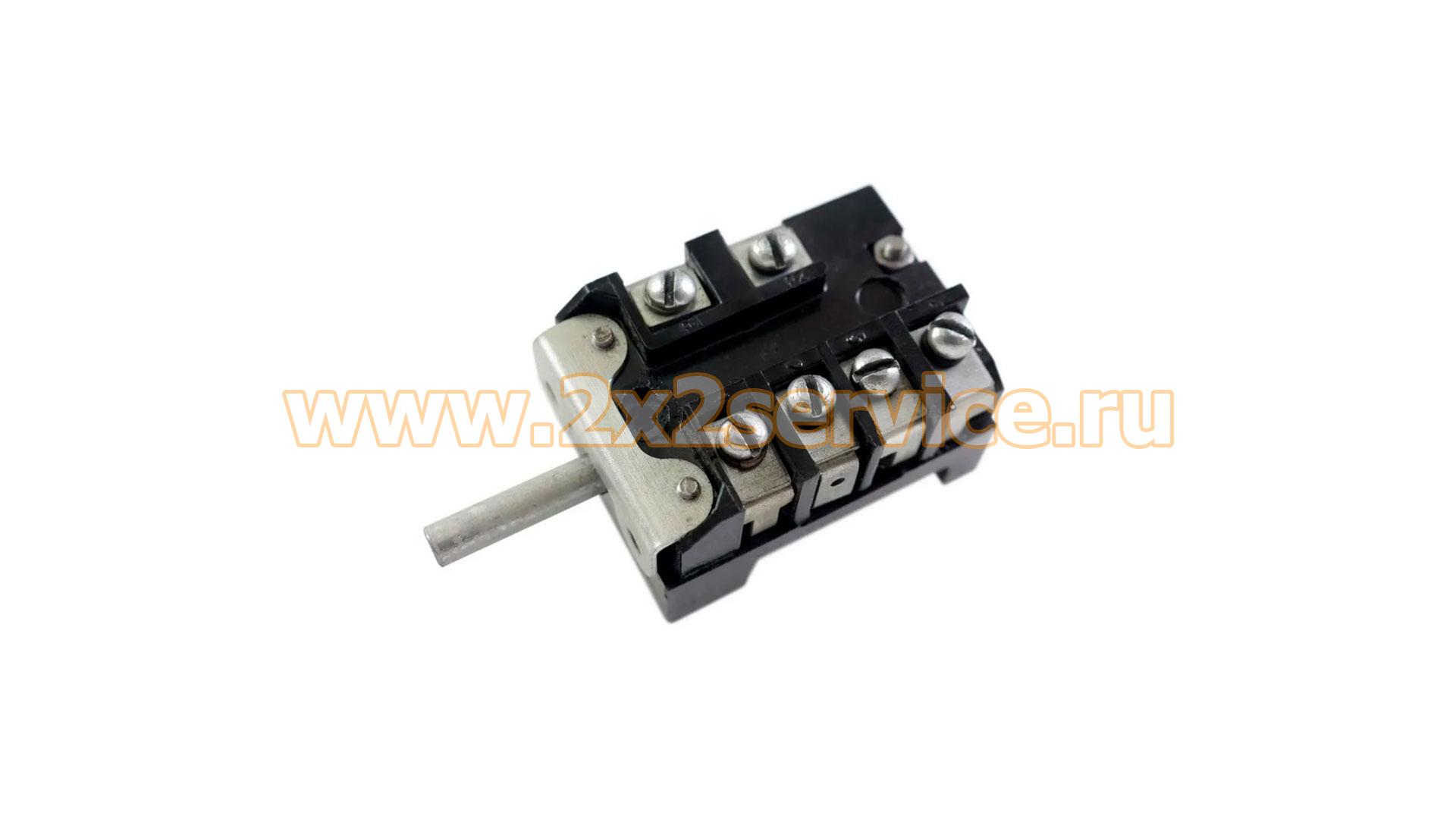

Переключатель мощности плиты Мечта, 5 позиций (ПМЭ-16-23-5230)
Описание
Переключатель мощности Мечта ПМЭ-16-23-5230-00-УХЛ4 — механический поворотный переключатель для изменения схемы подключения нагревательных элементов электрической плиты. Использовался преимущественно в плитах Мечта старого образца и может применяться в различных схемах коммутации конфорки или духового шкафа в зависимости от конструкции конкретной плиты.
Основные характеристики:
- тип детали: переключатель мощности / режимов нагревательных элементов;
- полное обозначение: ПМЭ-16-23-5230-00-УХЛ4;
- сокращённое обозначение: ПМЭ-16-23-5230;
- количество положений при 5-позиционном использовании: 5 (4 рабочих + 0);
- количество выводов: 6 винтовых зажимов;
- номинальный ток: 16 А;
- номинальное напряжение: 220 В AC;
- частота: 50 Гц;
- тип нагрузки: активная;
- механизм: поворотный, с ручным приводом;
- выводы: винтовые;
- крепление: винты М4;
- корпус: фенопласт;
- контакты: биметаллические;
- температурный диапазон: 0...150 °C;
- ресурс: до 10 000 рабочих циклов.
Для конкретного исполнения с шестью винтовыми выводами профильный каталог указывает вал примерно 24 мм, сечением около 4,5 × 6 мм.
Совместимость
ПМЭ-16-23-5230 широко применялся в электрических плитах Мечта старого образца. Для него также подтверждается применение в плитах Томь-М, Чайка и Тайга.
При этом назначение зависит от схемы конкретного прибора. Профильный источник указывает:
- для конфорки — использование по 5-позиционной схеме;
- для духовки — возможно использование по 3-позиционной схеме в отдельных плитах Мечта, Томь-М, Чайка и Тайга.
Замены и связанные обозначения
Для ПМЭ-16-23-5230-00-УХЛ4 подтверждается взаимозаменяемость с:
ПМЭ-05-23-5220-00-УХЛ4.
Для применения на конфорке также встречается ПМ-16-5-01. Профильный технический источник прямо называет его аналогом ПМЭ-16-23-5230 при использовании в соответствующей схеме конфорки.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- полную маркировку ПМЭ-16-23-5230-00-УХЛ4;
- 5 положений при использовании по полной схеме — 4+0;
- 6 винтовых выводов;
- состояние контактов в положении «0»;
- электрическую схему подключения;
- длину и профиль вала;
- расположение креплений;
- назначение переключателя в конкретной плите — конфорка или духовка.
Особенно важно различать 5230 и 5240. Совпадение первых цифр маркировки не означает одинаковую диаграмму коммутации.
Причины неисправности / диагностика
При износе переключателя могут исчезать отдельные ступени нагрева, не включаться часть нагревательных элементов, появляться нестабильный контакт, нагрев винтовых соединений или подгорание контактной группы.
Эти признаки не подтверждают неисправность переключателя автоматически. Необходимо также проверить нагревательные элементы, проводку и состояние контактных соединений.
Монтаж
Перед заменой электроплиту необходимо полностью отключить от сети. Поскольку ПМЭ-16-23-5230 имеет винтовые выводы и может использоваться по различным схемам, до демонтажа особенно важно зафиксировать положение каждого провода.
Новый переключатель следует подключать по схеме исходного прибора и обозначениям контактов. Переставлять провода только по внешнему расположению винтовых клемм без проверки схемы не рекомендуется.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
Мечта, Томь-М, Чайка, Тайга
