Переключатель режимов духовки Gottak 7LA, 10 положений, шток 23 мм (800803)
Описание

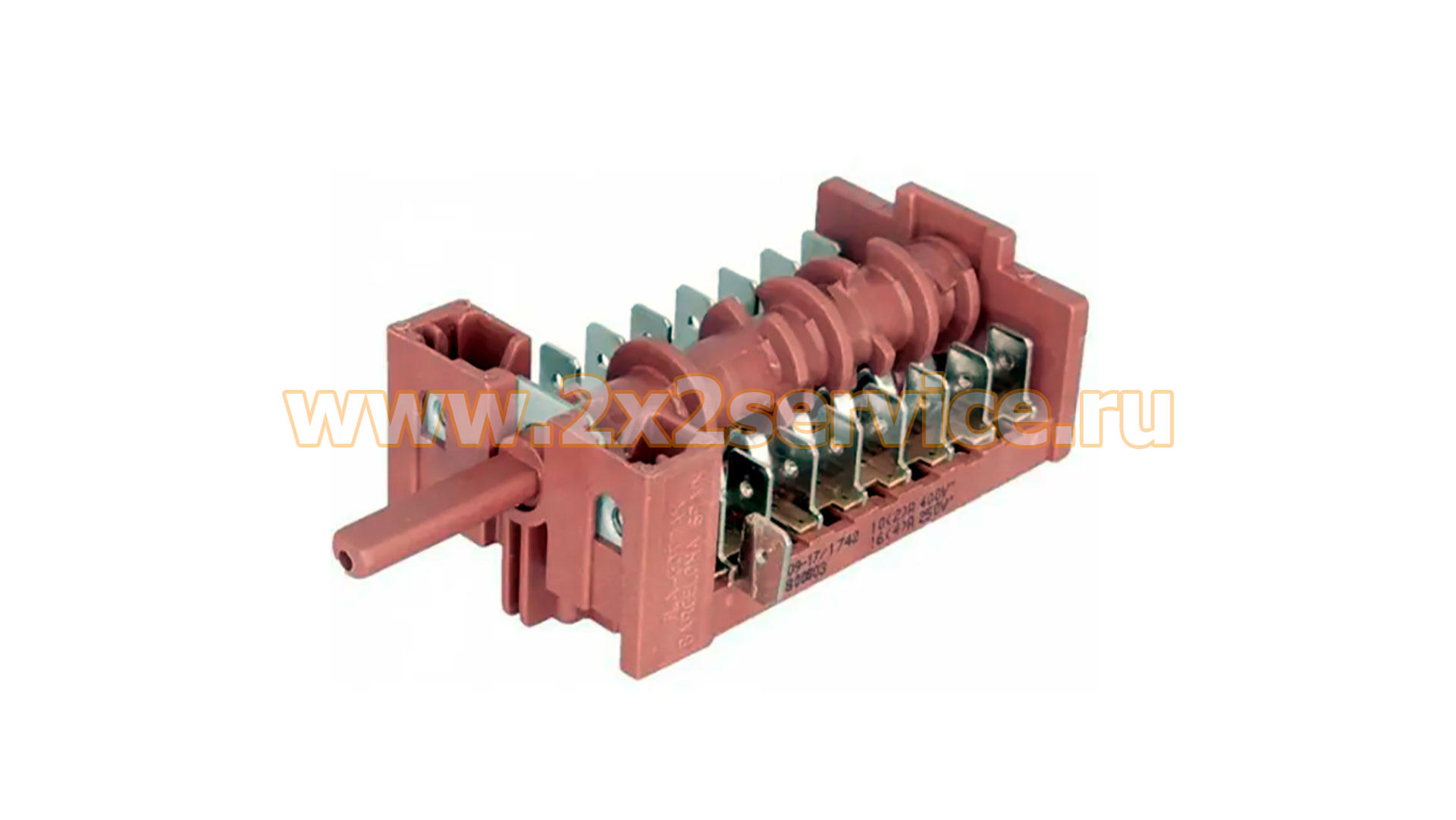

Переключатель режимов духовки Gottak 7LA 800803, 10 положений, шток 23 мм — механический кулачковый селектор для выбора режимов работы электрической духовки.
Основные характеристики:
- Производитель: Gottak
- Серия: 7LA
- Номер производителя: 800803
- Тип детали: переключатель режимов / селектор духовки
- Количество положений: 10
- Схема положений: 9 рабочих + 0
- Длина штока: 23 мм

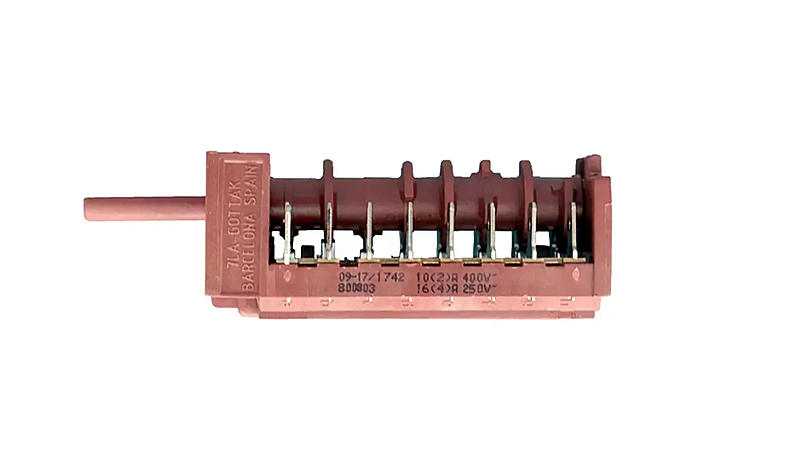

- Маркировка электрической нагрузки на корпусе: 10 (2) A / 400 V~; 16 (4) A / 250 V~
- Тип управления: механический, поворотный
- Назначение: выбор режимов работы духовки
Количество положений 9+0 и длина штока 23 мм независимо подтверждаются специализированными каталогами точного Gottak 800803.
Номер 800803 является именно номером переключателя Gottak, а не OEM-номером какого-либо одного производителя плит. На корпусе конкретной детали он нанесён рядом с маркировкой Gottak.
Совместимость
Gottak 800803 применяется как селектор духовки в ряде плит Darina, Hansa и других производителей. В профильных каталогах подтверждается, в частности, применение для:
- Darina EM341 419
- Darina KM241311 / KM241311X
- Hansa BDE111707
Также 800803 каталогизируется для плит Flama, Комфорт и Элта.
Текущий список применения на 2x2service.ru не заполнен, поэтому при подборе необходимо дополнительно сверять модель прибора, маркировку старого переключателя, количество положений, шток и схему коммутации.
Особенности конструкции
Это именно переключатель режимов духовки, а не переключатель мощности конфорки. В разных положениях кулачковый механизм изменяет состояние контактных групп и формирует предусмотренные электрической схемой комбинации включения нагревательных элементов духовки. Точное исполнение Gottak 800803 профильные каталоги также описывают как oven selector switch.
Для Gottak 800803 в каталогах встречаются следующие совместимые исполнения и кросс-номера:
- COK324UN
- E.G.O. 42.00000.042 / 4200000042
- AC8-T29-840A
- A29A1M230
- EP242
Связка 800803 с COK324UN, E.G.O. 42.00000.042 и AC8-T29-840A подтверждается несколькими специализированными каталогами. Эти обозначения не являются дополнительными номерами Gottak и должны храниться отдельно как номера совместимых исполнений / замен.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- маркировку Gottak 800803;
- серию 7LA;
- количество положений — 10 (9+0);
- длину штока — 23 мм;
- форму штока;
- расположение и маркировку электрических выводов;
- крепление;
- электрическую схему конкретного прибора.
Не следует подбирать замену только по количеству положений или внешнему сходству корпуса. У переключателей одной серии Gottak могут отличаться схема коммутации и назначение отдельных контактов.
Причины неисправности / диагностика
Проверка переключателя может потребоваться, если отдельные режимы духовки не включаются, нагрев работает только в части положений ручки, переключение происходит нестабильно либо имеются признаки перегрева контактных соединений.
Отсутствие нагрева само по себе не подтверждает неисправность переключателя. Причиной также могут быть ТЭНы, термостат, проводка, клеммные соединения и другие элементы электрической цепи духовки.
Монтаж
Перед заменой прибор необходимо полностью отключить от электросети. До отсоединения старого переключателя рекомендуется сфотографировать расположение проводов и обозначения выводов.
Новый переключатель следует подключать по электрической схеме конкретного прибора либо точно воспроизводить подключение идентичного Gottak 800803. Совпадение внешнего расположения клемм у похожих переключателей не гарантирует одинаковой внутренней коммутации.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
