Переключатель режимов духовки Gottak 7LA, 7 положений, шток 23 мм (870628)
Описание

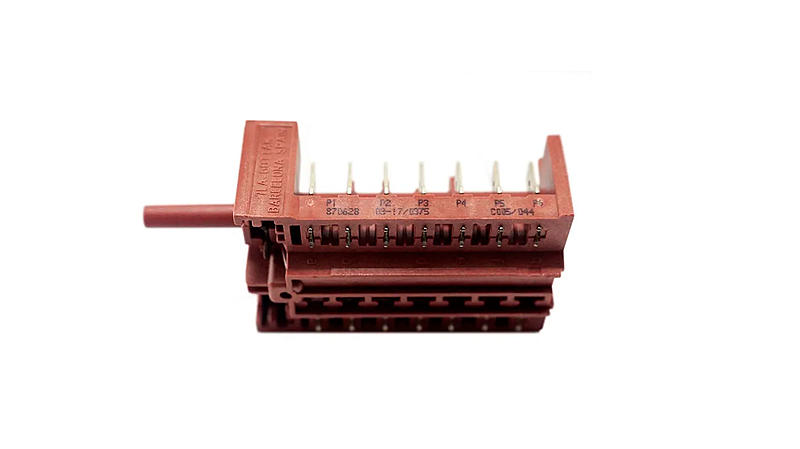

Переключатель режимов духовки Gottak 7LA 870628, 7 положений, шток 23 мм — механический кулачковый селектор для выбора режимов работы электрического духового шкафа.
Основные характеристики:
- Производитель: Gottak
- Серия: 7LA
- Номер производителя Gottak: 870628
- Вариант записи номера: 87.0628
- Тип детали: переключатель режимов / селектор духовки
- Количество положений: 7
- Схема положений: 6 рабочих + 0
- Длина штока: около 23 мм
- Профиль штока: D-образный, около 6 × 4,6 мм
- Количество выводов: 14 Faston
- Маркировка нагрузки: 16 (4) A / 250 V~, 10 (2) A / 400 V~
- OEM-номер Nardi: 040899009908R
- Совместимое исполнение E.G.O.: 42.07001.017
Для точного Gottak 870628 каталоги независимо подтверждают серию 7LA, семь положений, шток 23 мм и 14 плоских выводов. В одном детальном каталоге длина штока измерена как 23,8 мм, поэтому расхождение 23/23,8 мм объясняется способом измерения и округлением; в карточке практичнее оставить 23 мм.
Электрические значения 16 (4) A / 250 V~ и 10 (2) A / 400 V~ приводятся для точного Gottak 870628. Цифры в скобках не следует самостоятельно трактовать в карточке без документации Gottak — достаточно привести маркировку нагрузки как она указана для переключателя.
Совместимость
Gottak 870628 напрямую связан с оригинальным номером духовок Nardi 040899009908R. Эта связь подтверждается несколькими независимыми каталогами: 870628 указывается как переключатель духовки Nardi, а 040899009908R — как соответствующий OEM-номер Nardi.
Подтверждённые примеры применения:
- Nardi FEA4601W — в каталоге модели непосредственно указан переключатель 870628 / E.G.O. 42.07001.017;
- Nardi FE8616 — каталог модели указывает оригинальный переключатель 040899009908R;
- Nardi FE8613X / FE8613XB000 — каталог модели также содержит переключатель 040899009908R;
- Nardi FRV409R — подтверждены как 42.07001.017, так и Nardi 040899009908R.
Через подтверждённое совместимое исполнение E.G.O. 42.07001.017 также документировано применение в ряде духовок Blanco: BSO62X, BSO62W, BSO6020X, BSO9020W, BSO9020X.
При подборе рекомендуется в первую очередь сверять номер старого переключателя и модель прибора, а затем количество положений, шток, расположение выводов и схему коммутации.
Особенности конструкции
Gottak 870628 — именно переключатель функций духовки, а не ступенчатый регулятор мощности конфорки. Семь фиксированных положений соответствуют шести рабочим режимам и положению «0».
Переключатель имеет многосекционную кулачковую конструкцию. При вращении штока внутренние контактные группы замыкаются в различных комбинациях согласно электрической схеме духовки.
Номера следует разделять следующим образом:
- 870628 / 87.0628 — номер переключателя Gottak;
- 040899009908R — OEM-номер Nardi;
- 42.07001.017 / 4207001017 — номер совместимого переключателя E.G.O.;
- COK301ND — распространённый каталожный кросс-код;
- 307CU21 — связанное обозначение, встречающееся в кросс-каталогах.
Связка 870628 ↔ 040899009908R ↔ 42.07001.017 ↔ COK301ND хорошо подтверждается независимыми каталогами.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- номер Gottak 870628;
- серию 7LA;
- OEM-номер Nardi 040899009908R, если он имеется в документации прибора;
- количество положений — 7 (6+0);
- длину штока — около 23 мм;
- D-образный профиль штока;
- 14 выводов и их расположение;
- крепление;
- внутреннюю схему коммутации;
- точную модель духовки.
Нельзя подбирать селектор только по внешнему сходству или количеству положений: другие 7-позиционные переключатели Gottak могут иметь другую последовательность коммутации.
Причины неисправности / диагностика
На необходимость проверки переключателя могут указывать отсутствие отдельных режимов духовки, работа только в части положений ручки, нестабильное переключение, механическое повреждение селектора или следы перегрева контактных соединений.
Отсутствие нагрева само по себе не подтверждает неисправность переключателя. Причиной также могут быть ТЭНы, термостат, проводка, клеммные соединения или другие элементы электрической цепи.
Монтаж
Перед заменой прибор необходимо полностью отключить от электросети. До отсоединения проводов рекомендуется сфотографировать расположение проводников и маркировку выводов установленного переключателя.
Подключение следует выполнять по электрической схеме конкретной духовки либо точно воспроизводить подключение идентичного Gottak 870628. Совпадение расположения клемм у другого переключателя не гарантирует одинаковой внутренней коммутации.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
