Переключатель режимов духовки Hansa, 10 положений (9+0), шток 23 мм (8061791)
Описание

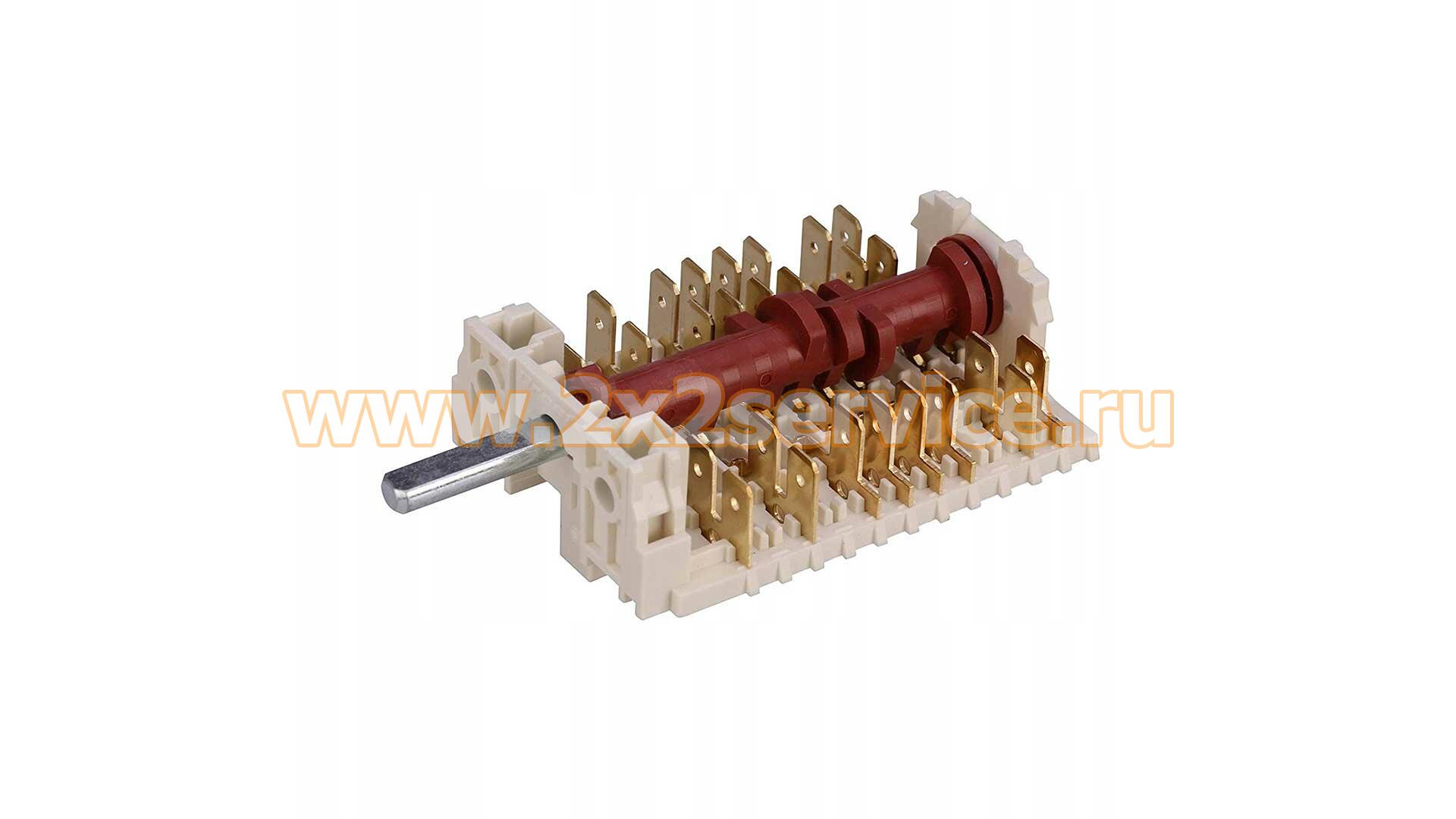

Переключатель режимов духовки Hansa 8061791, 10 положений (9+0), шток 23 мм — механический кулачковый селектор для выбора режимов работы духового шкафа.
Основные характеристики:
- Тип детали: переключатель режимов / селектор духовки
- OEM-номер: Amica / Hansa 8061791
- Количество положений: 10
- Схема положений: 9 рабочих + 0
- Количество групп контактов: 8
- Длина штока: 23 мм
- Профиль штока: D-образный, около 6 × 4,6 мм
- Тип подключения: плоские штекерные выводы
- Назначение: выбор режимов работы духовки
- Применение: совместимые плиты и духовые шкафы Hansa / Amica
Количество положений, восемь контактных групп и шток 23 мм указаны в карточке и независимо подтверждаются специализированным каталогом для Hansa 8061791. Для совместимого исполнения 8061791 также подтверждается схема 9+0 и D-образный профиль штока 6 × 4,6 мм.
С номером 8061791 связаны обозначения 8050826, 8062895, 11HE-242, 800810 / 800810K и COK301AA, однако их статус различается. Например, 11HE-242 встречается как маркировка исполнения Dreefs, 800810K — как обозначение исполнения Gottak, а COK301AA используется в каталогах совместимых деталей. Поэтому перечислять все эти обозначения как равнозначные OEM-номера неправильно.
Совместимость
Текущая вкладка «Применение» 2x2service.ru содержит модели Hansa, в том числе серии BOEI, BOEW, FCCW, FCCX, FCEW и FCIW. Тот же перечень моделей независимо приводится для точного переключателя Hansa 8061791 / 11HE242.
Подтверждённые примеры применения:
- Hansa BCCB64195055 — код модели 54606
- Hansa BOEB64190055 — 54598
- Hansa BOEI64030030 — 54595
- Hansa BOEI64030077 — 54591
- Hansa BOEI68464 — 55235
- Hansa FCEW68220 — 54335
- Hansa FCCX58226 — 54261
- Hansa FCCX58245 — 54941
- Hansa FCIW53000 — 54587
- Hansa FCIW58277 — 54888.
Применение значительно шире. При подборе желательно сверять полное обозначение модели и заводской код исполнения прибора, поскольку внешне одинаковые духовки могут иметь разные электрические схемы.
Особенности конструкции
Это именно переключатель режимов духовки, а не регулятор мощности конфорки. В каждом положении кулачковый механизм изменяет комбинацию замкнутых контактов и подключает предусмотренные схемой нагреватели и другие цепи духовки.
Для оригинального Amica 8061791 подтверждено исполнение Dreefs 11HE-242. Также существует оригинальный Amica 8062895 в исполнении Gottak 800810K, которое каталоги связывают с тем же применением.
Как правильно подобрать переключатель
При подборе необходимо сверять:
- номер 8061791;
- количество положений — 10 (9+0);
- длину штока — 23 мм;
- профиль штока;
- расположение контактных групп;
- расположение и маркировку выводов;
- крепление;
- точную модель и заводской код плиты или духовки.
Наличие на другом переключателе маркировки 11HE-242, 800810K или аналогичного корпуса само по себе недостаточно: необходимо подтверждение совместимости либо совпадение электрической схемы коммутации.
Причины неисправности / диагностика
Проверка переключателя может потребоваться, если не включаются отдельные режимы духовки, нагрев работает только в части положений, переключение происходит нестабильно либо имеются следы перегрева контактных соединений.
Отсутствие нагрева само по себе не подтверждает неисправность селектора. Причиной также могут быть ТЭНы, термостат, проводка, клеммные соединения и другие элементы электрической схемы.
Монтаж
Перед заменой прибор необходимо полностью отключить от электросети. До отсоединения проводов рекомендуется сфотографировать расположение проводников и обозначения выводов старого переключателя.
Подключение следует выполнять по электрической схеме конкретного прибора либо точно воспроизводить подключение заведомо совместимого переключателя. Совпадение внешнего расположения клемм не гарантирует одинаковой внутренней коммутации.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
Применение
BCCB64195055 BCCI64195055 BCCI64596015 BCCI66136030 BCCI66136077 BCCW64004055 BOEB64130077 BOEB64190055 BOEB64590016 BOEG68413 BOEI64030030 BOEI64030077 BOEI64190055 BOEI64290015 BOEI64450077 BOEI64590015 BOEI68062 BOEI68403 BOEI68408 BOEI68412 BOEI68414 BOEI68428 BOEI68434 BOEI68462 BOEI68463 BOEI68464 BOEI68473 BOEI68477 BOEI68534 BOEI68577 BOES68405 BOES68413 BOES68465 BOES68477 BOES68577 BOEW64090015 BOEW64190014 BOEW64190055 BOEW68405 BOEW68465 BOEW68477 BOEW68577 FCCB58088 FCCB68220 FCCG58088 FCCM58088 FCCP58088 FCCR58088 FCCW56216 FCCW57034037 FCCW580009 FCCW58200 FCCW58204 FCCW58208 FCCW58210 FCCW58211 FCCW58212 FCCW58225 FCCW58226 FCCW58228 FCCW58235 FCCW58240 FCCW58241 FCCW58242 FCCW58245 FCCW58246 FCCW58255 FCCW58260 FCCW58277 FCCW58297 FCCW680009 FCCW68200 FCCW68204 FCCW68208 FCCW68220 FCCW68225 FCCW68260 FCCW68290 FCCX580009 FCCX58204 FCCX58208 FCCX58210 FCCX58221 FCCX58225 FCCX58226 FCCX58227 FCCX58228 FCCX58235 FCCX58236 FCCX58237 FCCX58240 FCCX58245 FCCX58246 FCCX58277 FCCX58290 FCCX58297 FCCX58377 FCCX680009 FCCX68005 FCCX682009 FCCX68219 FCCX68220 FCCX68225 FCCX68235 FCEW58010 FCEW58210 FCEW682109 FCEW68220 FCEX58210 FCIW53000 FCIW53800 FCIW58201 FCIW58207 FCIW58277 FCIW58297
