Переключатель режимов духовки 880-01 для Darina, 5 положений (ПМ-5)
Описание

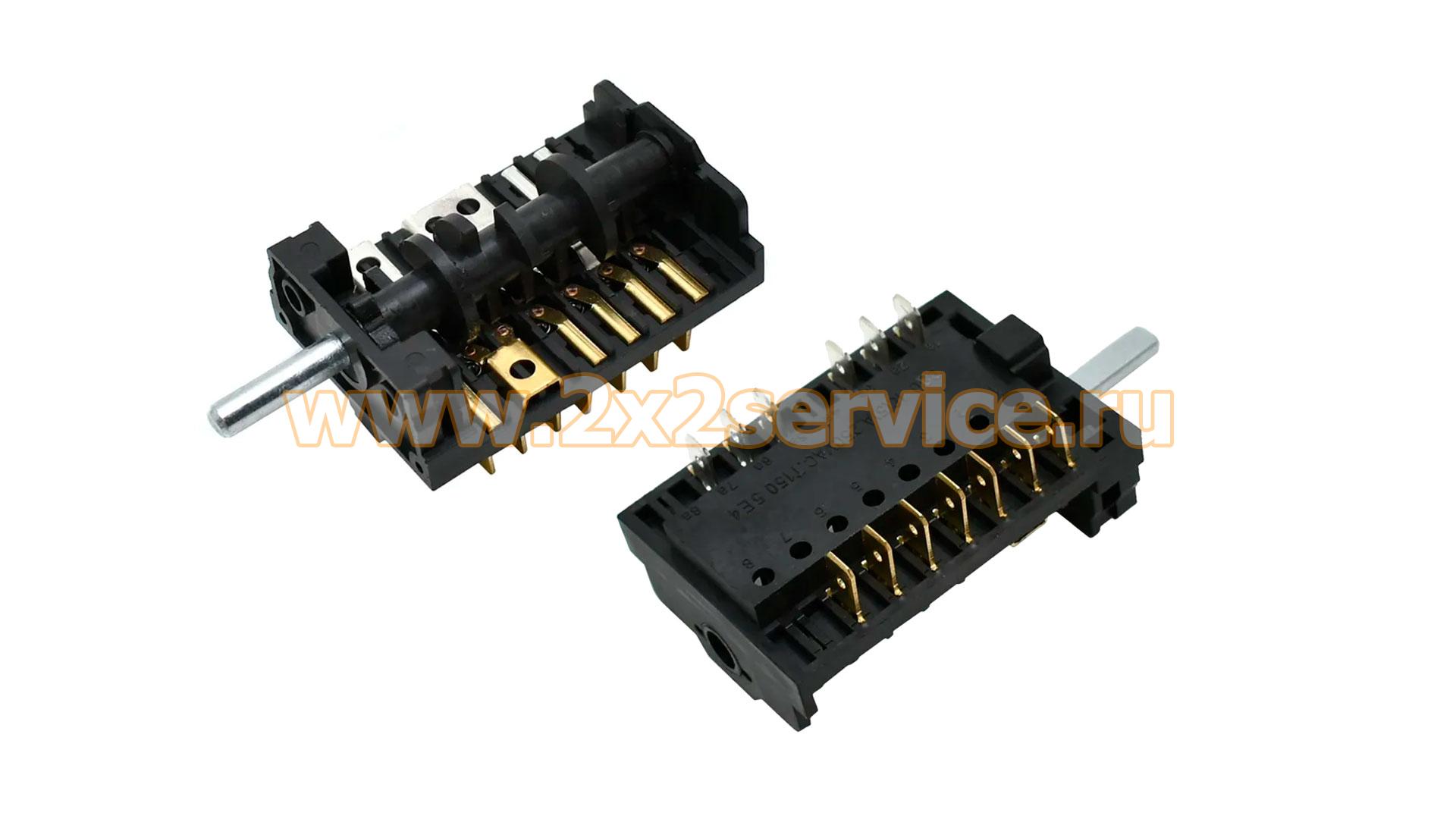

Переключатель режимов духовки ПМ-5 880-01 для Darina, 5 положений — механический кулачковый селектор, предназначенный для управления режимами работы жарочного шкафа в совместимых электрических и комбинированных плитах. Переключатель имеет пять фиксированных положений: одно положение «выключено» и четыре рабочих.
Обозначение ПМ-5 880-01 в специализированных каталогах используется для замены переключателя ПМЭ27-2353П. Официальная техническая документация на семейство ПМЭ27-2353 подтверждает пятипозиционное исполнение.
Основные характеристики:
- Тип детали: механический переключатель / селектор режимов духовки
- Основное обозначение: ПМ-5 880-01
- Количество положений: 5
- Схема положений: 0 + 4 рабочих
- Подтверждённая замена: ПМЭ27-2353П
- Номинальный ток: 16 А
- Номинальное напряжение: 250 В
- Длина приводного вала: 23 мм
- Диаметр вала: около 6 мм
- Форма вала: с плоской гранью
- Количество плоских выводов для распространённого исполнения 880-01: 13 — 6 с одной стороны и 7 с другой
- Маркировка, встречающаяся на корпусе данного исполнения: 880, 16 (5)A 250VAC, T150, 5E4.
Совместимость
Связь данного типа переключателя с плитами Darina подтверждается несколькими специализированными каталогами. ПМ-5 880 / ПМЭ27-2353П также применяется в ряде плит ЗВИ, Электра, Ладога, Лысьва, Flama и других производителей.
Однако точного заводского перечня моделей Darina именно для экземпляра 880-01 найти не удалось. Поэтому конкретные модели без дополнительной проверки во вкладку «Применение» я бы пока не добавлял.
При подборе необходимо сверять маркировку старого переключателя и электрическую схему конкретной плиты.
Особенности конструкции
ПМ-5 880-01 — пятипозиционный переключатель режимов духовки, а не семипозиционный переключатель мощности конфорки. Для жарочного шкафа используются четыре рабочие комбинации контактов и нулевое положение.
Внутри расположен механический кулачковый вал. При его вращении отдельные контактные группы замыкаются и размыкаются в определённой последовательности, формируя предусмотренные схемой прибора режимы работы нагревателей.
Поэтому одинаковые пять положений и похожий корпус ещё не гарантируют взаимозаменяемость: необходимо совпадение схемы коммутации контактов.
Как правильно подобрать переключатель
В первую очередь следует сравнивать маркировку старой детали с обозначениями:
ПМ-5 880-01
или
ПМЭ27-2353П
Дополнительно необходимо сверить количество положений 0+4, расположение выводов, схему контактов, форму и длину вала, а также модель плиты.
В каталогах также встречаются ПМ-16-5-19, T21678-2353 и AC6-T21-678 как замены семейства ПМЭ27-2353. Однако при использовании альтернативного производителя желательно дополнительно сравнить схему контактов, а не ориентироваться только на список кросс-номеров.
Причины неисправности / диагностика
Возможными признаками неисправности переключателя являются отсутствие одного или нескольких режимов духовки, нестабильное включение при вращении ручки, подгорание контактов, перегрев клемм или нарушение механической фиксации положений.
Отсутствие нагрева само по себе не подтверждает неисправность переключателя. Необходимо также проверить ТЭНы духовки, проводку, соединительные клеммы, терморегулятор и остальные элементы соответствующих электрических цепей.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети.
Перед отсоединением проводов рекомендуется сфотографировать расположение всех соединений и маркировку контактов старого переключателя. Новый переключатель должен подключаться в соответствии со схемой конкретной плиты.
При наличии потемневших, ослабленных или оплавленных наконечников проводов необходимо устранить повреждение соединений до установки новой детали.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
