Переключатель режимов духовки Darina, 7 позиций (UN423)
Описание

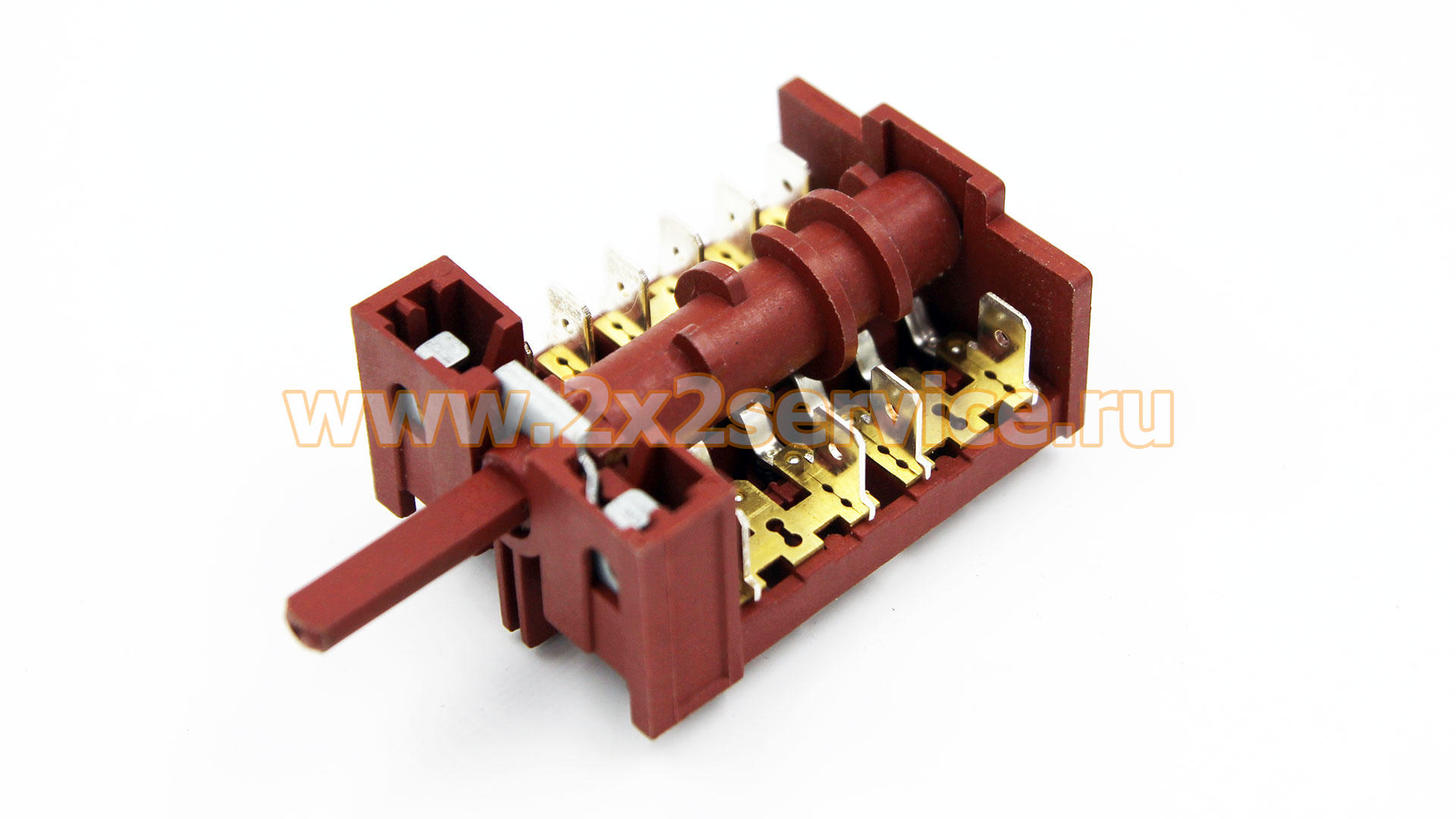

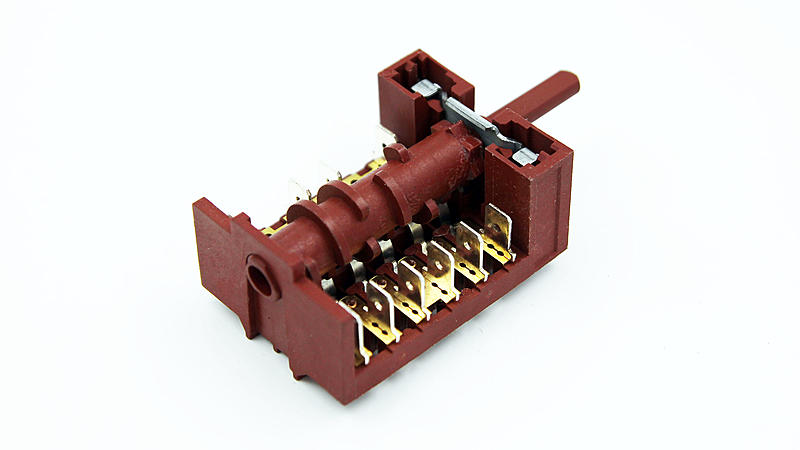

Переключатель режимов духовки Darina UN423 — механический поворотный селектор для выбора режимов работы духового шкафа электрической плиты. Переключатель имеет семь фиксированных положений: шесть рабочих и одно нулевое.
Основные характеристики:
- тип детали: переключатель режимов / селектор духовки;
- обозначение в каталоге 2x2service.ru: UN423;
- количество положений: 7;
- рабочие положения: 6;
- нулевое положение: 1;
- количество контактных выводов: 10;
- расположение выводов: 4 + 6;
- конструкция: механический кулачковый переключатель.
По конструкции данный переключатель соответствует распространённому исполнению Darina 8701 / EP184. Для этого типа профильные каталоги указывают номинал 16 А, 250 В и длину вала около 23 мм.
Совместимость
Переключатель предназначен для духовых шкафов электрических плит Darina. Точный перечень моделей для внутреннего обозначения UN423 в открытых источниках подтвердить не удалось.
Для идентифицированного по конструкции переключателя 8701 / EP184 применение в технике Darina подтверждается несколькими специализированными каталогами.
Особенности конструкции
Переключатель состоит из поворотного вала, кулачкового механизма и нескольких контактных групп. При изменении положения ручки кулачки замыкают разные комбинации контактов и формируют предусмотренные конструкцией духовки режимы работы.
Для соответствующего исполнения 8701 / EP184 подтверждены:
- 7 положений — 6+0;
- 10 контактных выводов — 4+6;
- 16 А;
- 250 В;
- вал около 23 мм.
По конструкции соответствует Darina 8701 / EP184; совместимая замена — Gottak 7LA 870604.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- 7 положений — 6 рабочих + 0;
- количество контактов — 10;
- расположение контактов — 4 + 6;
- расположение контактных групп;
- форму и фактическую длину вала;
- крепление;
- электрическую диаграмму коммутации;
- маркировку старого переключателя;
- точную модель плиты.
Если на снятом переключателе присутствуют обозначения 8701, 8701.701, EP184 или Gottak 7LA 870604, это будет дополнительным подтверждением принадлежности к данному семейству. Связь 8701/EP184 с 7LA 870604 подтверждается специализированными каталогами.
Причины неисправности / диагностика
При износе переключателя могут перестать включаться отдельные режимы духовки, нарушаться фиксация положений, появляться подгорание контактных групп или перегрев клемм.
Отсутствие отдельного режима нагрева само по себе не доказывает неисправность переключателя. Следует также проверить ТЭНы, терморегулятор, проводку и соединения.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. До отсоединения проводов рекомендуется сфотографировать или иным способом зафиксировать исходную схему подключения.
Новый переключатель необходимо подключать по маркировке контактов и электрической схеме исходного узла. Совпадения внешнего вида и числа положений недостаточно, если отличается диаграмма коммутации.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
