Переключатель режимов духовки Darina, 5 позиций (UN422)
Описание
Переключатель режимов духовки Darina UN422 — механический поворотный селектор для выбора режимов работы нагревательных элементов духового шкафа. Переключатель имеет пять фиксированных положений: четыре рабочих и одно положение «0».
Основные характеристики:
- тип детали: переключатель режимов / селектор духовки;
- обозначение в каталоге 2x2service.ru: UN422;
- количество положений: 5;
- рабочие положения: 4;
- нулевое положение: 1;
- количество контактных выводов: 13;
- расположение выводов: 6 + 7;
- номинальный ток: 16 А;
- рабочее напряжение: 250 В AC;
- длина вала для соответствующего исполнения: 23 мм;
- тип управления: механический, поворотный.
У распространённого переключателя этой конструкции встречается маркировка 880 16 (5)A 250VAC T150 5E4.
Совместимость
Переключатели данного 5-позиционного исполнения применяются в электроплитах и духовках Darina. Для соответствующего семейства PKD005-01 / EP160 / 040530 специализированные каталоги также указывают Rika, ЗВИ и Flama.
В частности, для PKD005-01 подтверждаются модели:
- Rika ЭП 301;
- Rika ЭП 301М;
- ЭГ 401-2п;
- ЭГ 401-2с;
- ЭГ 1/3г01-2п;
- ЭГ 1/3г01-2с.
Особенности конструкции

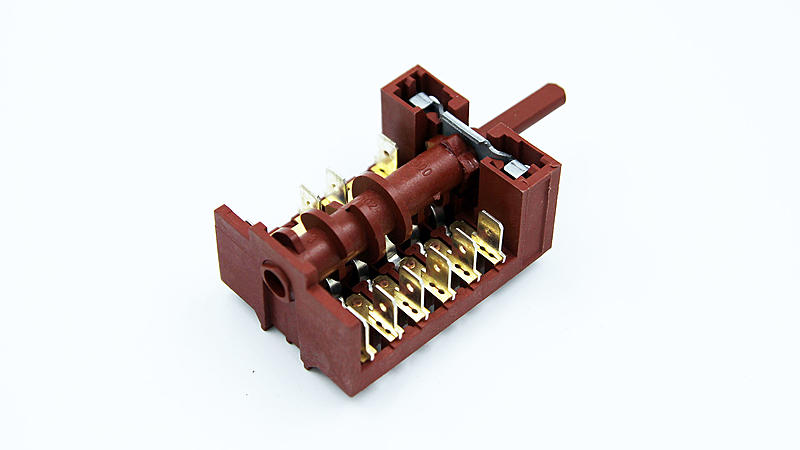

Переключатель представляет собой многосекционный кулачковый селектор. При вращении вала кулачки механически меняют состояние контактных групп, формируя различные схемы включения ТЭНов духовки.
Замены и связанные обозначения
Для распространённого 5-позиционного переключателя Darina/Rika этого типа в профильных каталогах встречаются:
- PKD005-01;
- EP160;
- 040530;
- ПМЭ27-23520;
- ПМЭ27-2353П-23;
- ПМ-5 880;
- АС6-Т21-678;
- ST-880-501-L23.
Особенно важно, что одинаковые 5 положений и одинаковый вал ещё не доказывают полной электрической взаимозаменяемости — должна совпадать диаграмма коммутации контактных групп.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- количество положений — 4+0;
- количество контактов;
- расположение выводов;
- длину и профиль вала;
- способ крепления;
- электрическую диаграмму коммутации;
- маркировку исходного переключателя;
- точную модель плиты.
Если на старом переключателе присутствует PKD005-01, EP160, 040530 или 880, это будет существенно более сильным подтверждением совместимости, чем одно внутреннее обозначение UN422.
Причины неисправности / диагностика
При износе переключателя могут перестать включаться отдельные режимы духовки, нарушаться фиксация положений, появляться подгорание контактов или перегрев клемм.
При этом отсутствие нагрева или отдельного режима само по себе не подтверждает неисправность переключателя. Необходимо также проверить ТЭНы, терморегулятор, проводку и контактные соединения.
Монтаж
Перед заменой плиту необходимо полностью отключить от электросети. До снятия проводов рекомендуется сфотографировать исходное подключение и перенести соединения строго в соответствии с маркировкой контактов и схемой старого переключателя.
Устанавливать другой пятиступенчатый переключатель только по внешнему сходству нельзя: необходимо убедиться в соответствии механических размеров и схемы коммутации.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
