Переключатель режимов духовки Argeson, 10 положений (AC8)
Описание
Переключатель режимов духовки Argeson AC8, 10 положений — механический поворотный селектор, предназначенный для коммутации электрических цепей в совместимых плитах и духовых шкафах.
Основные характеристики:
- Производитель: Argeson
- Тип детали: механический кулачковый переключатель / селектор режимов духовки
- Маркировка серии: AC8
- Количество положений: 10
- Маркировка нагрузки на корпусе: 16 (5)A 250V~
- Маркировка контактных групп: 1–8 и P1–P8
- Привод: металлический поворотный вал
- Конструкция: механическая кулачковая контактная система
Совместимость
При подборе необходимо сверять полную маркировку старого переключателя, количество положений, расположение контактных выводов, форму вала и электрическую схему конкретной плиты или духового шкафа.
Особенности конструкции
Переключатель имеет механический кулачковый механизм. При вращении вала профили кулачков последовательно воздействуют на контактные элементы, создавая определённую комбинацию замкнутых и разомкнутых электрических цепей.

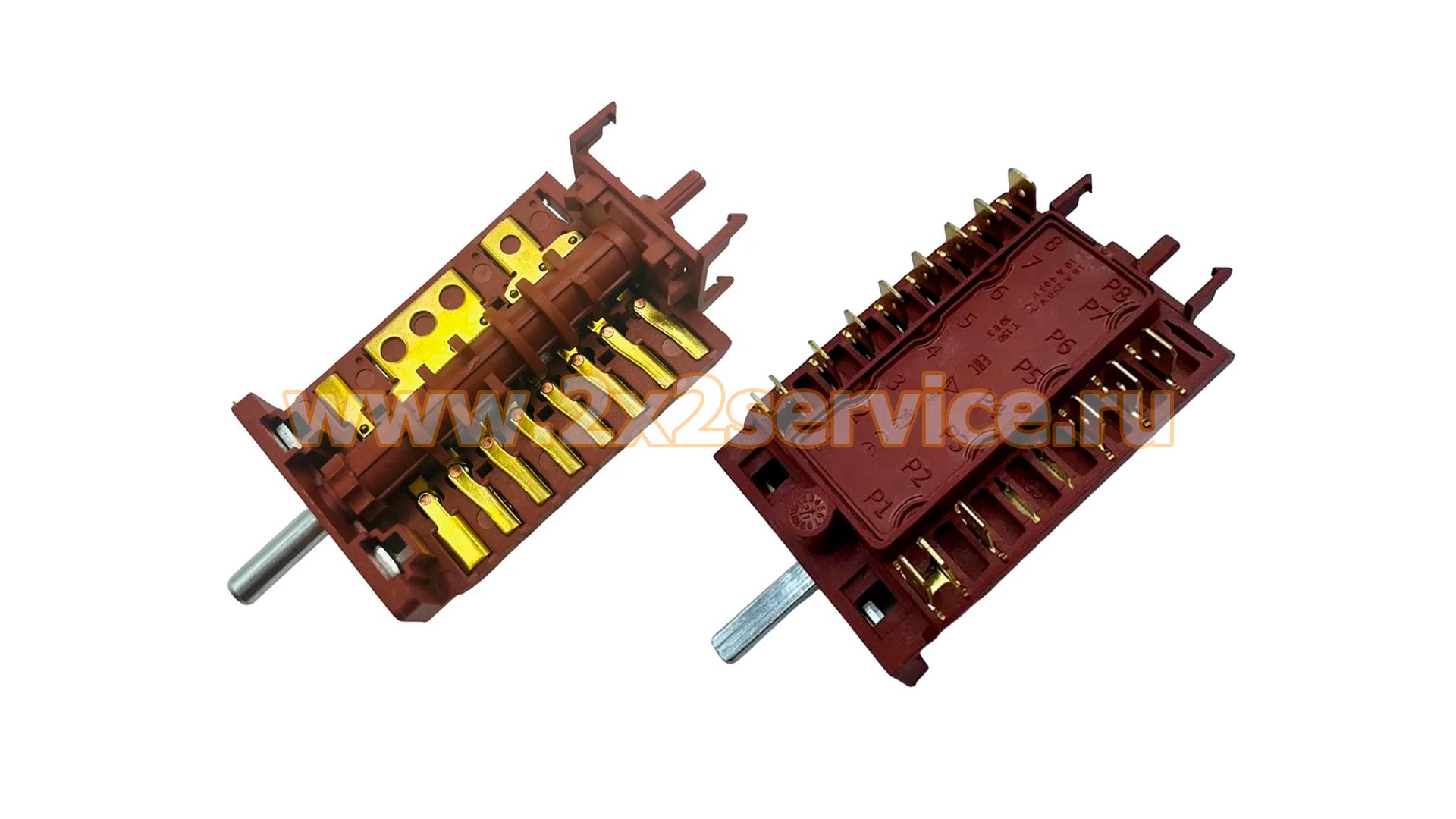

На фотографии корпуса хорошо различимы обозначения контактных выводов 1–8 и P1–P8. Такая маркировка особенно важна при подключении и сравнении с заменяемым переключателем.
Внешнего сходства и одинакового количества положений недостаточно для подтверждения взаимозаменяемости: должна совпадать последовательность коммутации контактов.
Как правильно подобрать переключатель
При подборе необходимо сверить:
- маркировку производителя Argeson;
- обозначение AC8;
- все дополнительные символы и цифры на старой детали, если они присутствуют;
- количество фиксированных положений;
- маркировку и расположение выводов;
- электрическую схему переключения;
- форму и длину приводного вала;
- крепление переключателя;
- модель и сервисные данные прибора.
Особенно важно сверять полную маркировку, а не искать замену только по слову AC8. Если на старом переключателе присутствует дополнительный индекс после AC8, он может быть существенным для схемы коммутации.
Причины неисправности / диагностика
Возможными признаками неисправности переключателя являются отсутствие отдельных режимов духовки, нестабильное включение при повороте ручки, подгорание контактных элементов, перегрев клемм или нарушение механической фиксации положений.
При этом отсутствие нагрева в одном или нескольких режимах само по себе не подтверждает неисправность переключателя. Следует также проверить нагревательные элементы, термостат, проводку, соединительные клеммы и другие элементы соответствующих электрических цепей.
Монтаж
Перед заменой плиту или духовой шкаф необходимо полностью отключить от электросети.
До отсоединения проводов рекомендуется сфотографировать их расположение и маркировку контактов. При установке нового переключателя необходимо сверять номера выводов и штатную электрическую схему прибора, а не ориентироваться исключительно на положение клемм относительно корпуса.
При наличии ослабленных, потемневших или оплавленных наконечников проводов необходимо устранить дефект соединения до установки переключателя.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
