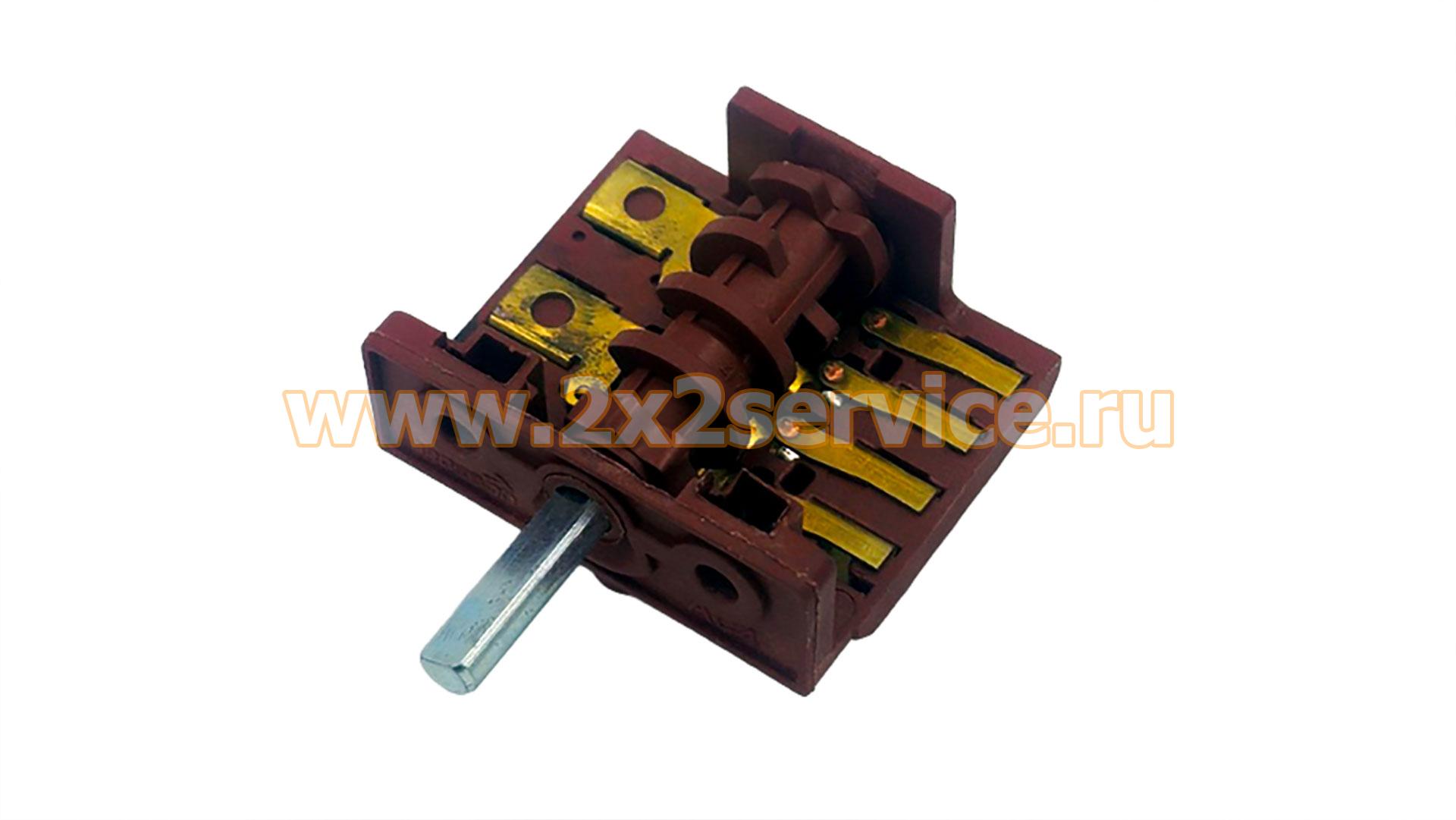

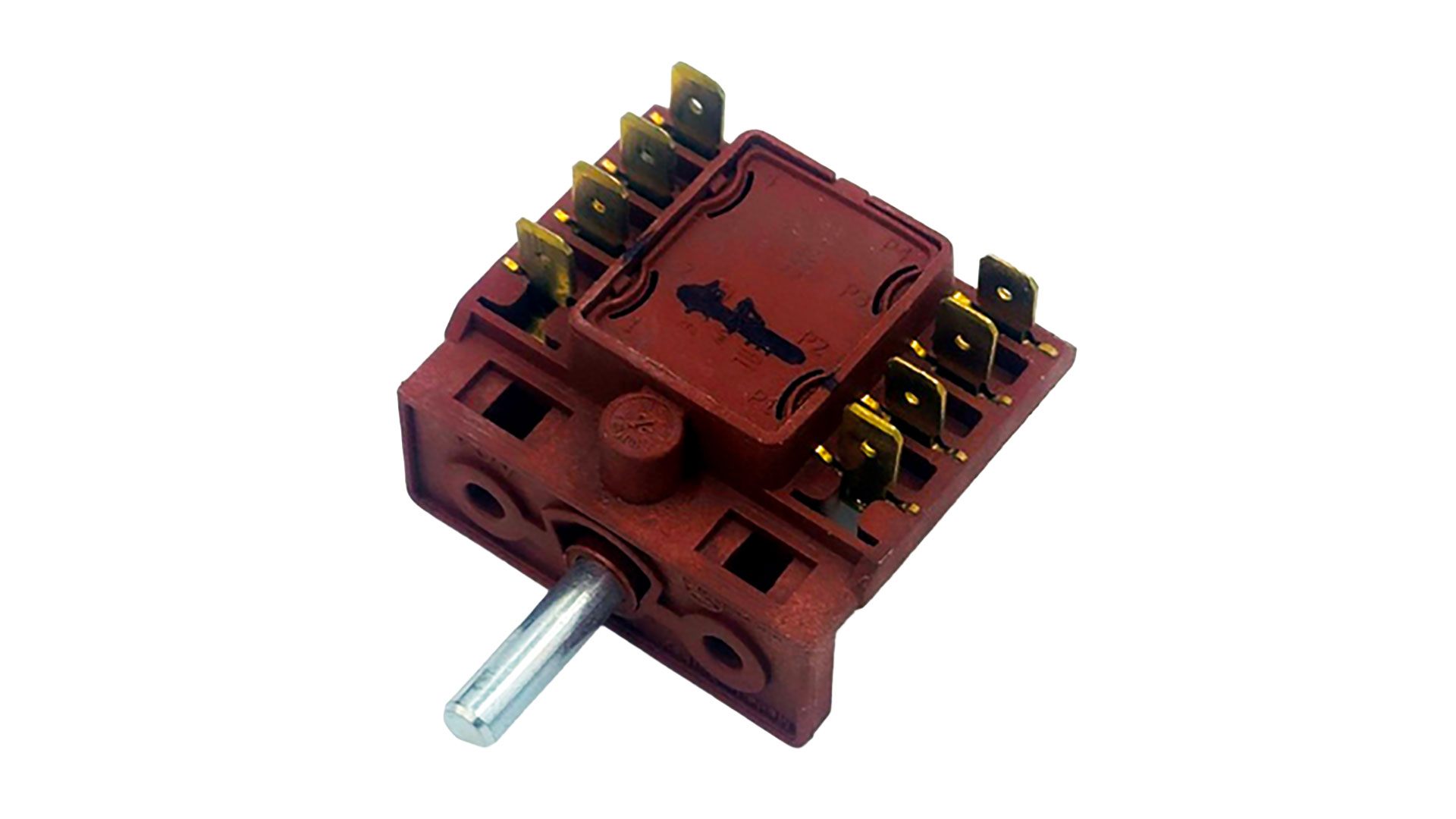

Переключатель мощности конфорки Argeson, 7 положений, 16 А (AC4)
Описание
Переключатель мощности конфорки Argeson AC4, 7 положений — механический кулачковый переключатель для ступенчатого управления электрической конфоркой в совместимых бытовых электроплитах. Имеет семь фиксированных положений: положение «0» и шесть рабочих ступеней мощности — 6+0.
Серия AC4 выпускается компанией Argeson / AGS Elektromekanik для электробытового оборудования. Официальная документация производителя указывает для AC4 клеммы 6,3×0,8 мм, номинальный ток 16 А при 250 В и 10 А при 400 В, а также температурный класс T150.
Основные характеристики:
- Производитель: Argeson / AGS Elektromekanik
- Серия: AC4
- Тип детали: механический ступенчатый переключатель мощности конфорки
- Количество положений: 7
- Схема положений: 0 + 6 рабочих
- Номинальный ток: 16 А при 250 В
- Для серии AC4 также заявлено: 10 А при 400 В
- Количество выводов на представленном экземпляре: 8
- Тип выводов: Faston 6,3×0,8 мм
- Привод: металлический поворотный вал
- Температурный класс серии: T150
- Состояние: новое (демонтаж).
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Особенности конструкции
Argeson AC4 — механический кулачковый переключатель. При повороте вала профили кулачков последовательно изменяют состояние контактных групп, формируя различные электрические соединения для отдельных ступеней мощности конфорки.
Это не плавный регулятор энергии типа E.G.O. 50.xx. Мощность выбирается фиксированными ступенями.
Официально серия поворотных переключателей Argeson выпускается в различных конфигурациях: производитель указывает возможность исполнения с разным количеством контактов и до 0+9 ступеней. Поэтому обозначение AC4 само по себе не определяет электрическую схему конкретного переключателя.
Именно поэтому нельзя считать взаимозаменяемыми любые Argeson AC4 только по одинаковому корпусу.
Как правильно подобрать переключатель
Для подбора необходимо сверить:
- серию Argeson AC4;
- 7 фиксированных положений — 0+6;
- 8 контактных выводов;
- расположение выводов;
- электрическую схему коммутации;
- форму и длину вала;
- крепление;
- полный код Argeson, если он сохранился на старой детали;
- модель и электрическую схему плиты.
Особенно важно не ориентироваться только на обозначение AC4. Например, существуют AC4.403B на 4 положения, AC4.413A/B на 5 положений и AC4-412/3 на 6 положений; у них различаются схемы и конструктивные параметры.
Причины неисправности / диагностика
Возможными признаками неисправности переключателя являются отсутствие отдельных ступеней нагрева, работа конфорки только в некоторых положениях, нестабильный контакт при вращении ручки, подгорание контактных групп или перегрев соединительных клемм.
При этом отсутствие нагрева конфорки само по себе не подтверждает неисправность переключателя. Необходимо также проверить сам нагревательный элемент, проводку, клеммы и соответствующие цепи питания.
Монтаж
Перед заменой электроплиту необходимо полностью отключить от электросети.
Перед отсоединением старого переключателя рекомендуется сфотографировать расположение проводов и маркировку контактов. Новый переключатель необходимо подключать по схеме конкретной плиты либо в точном соответствии с подтверждённым подключением идентичного изделия.
При наличии перегретых, потемневших или ослабленных наконечников проводов необходимо устранить дефект соединения до установки нового переключателя.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 3.00 см
