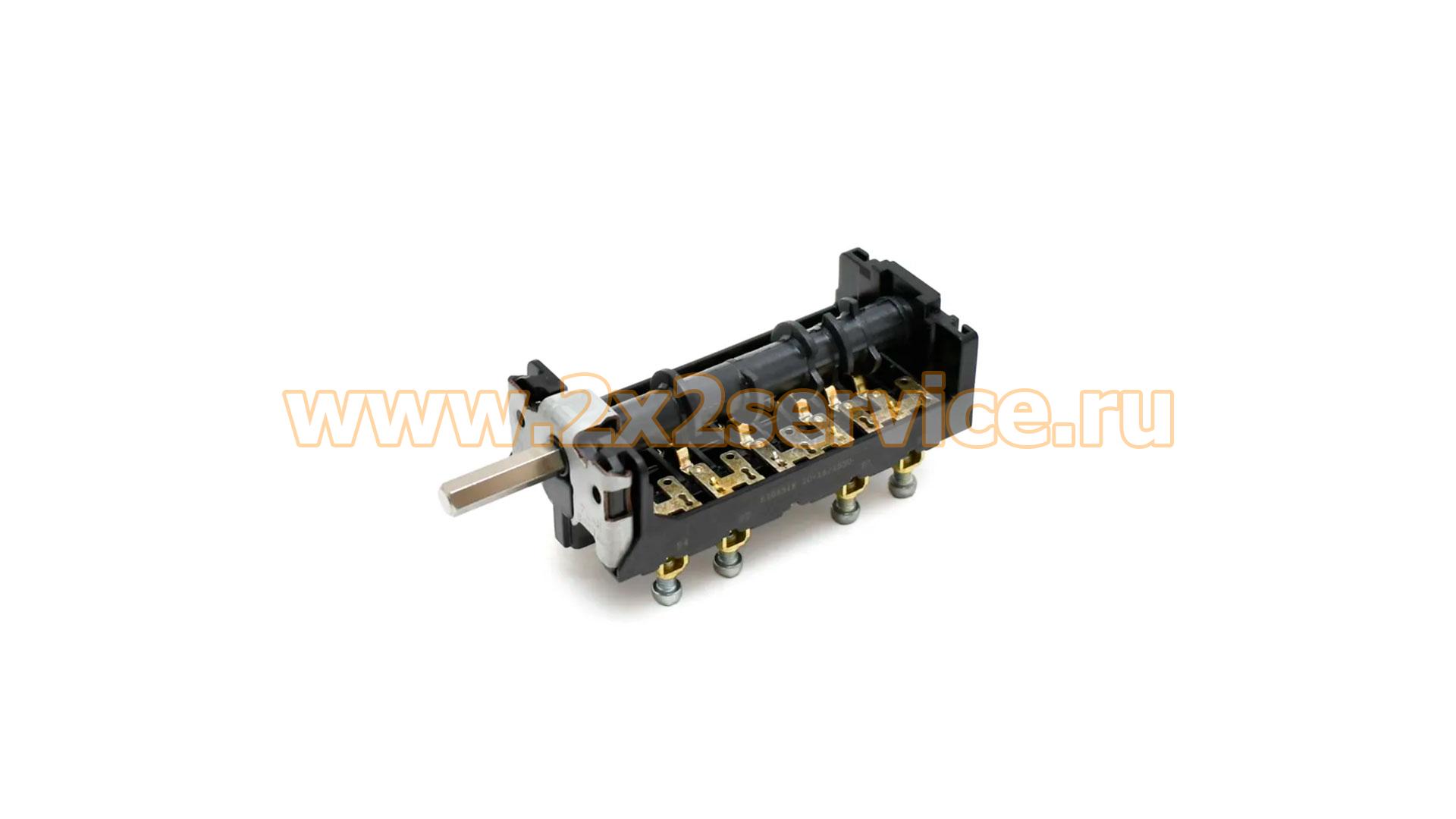

Переключатель мощности Gottak ПМ-7, 7 позиций, 25 А (7LA870618)
Описание
Переключатель мощности Gottak 7LA870618 ПМ-7 — многопозиционный кулачковый переключатель, применяемый в промышленных электрических плитах для ступенчатого управления мощностью нагревательных элементов. Переключатель имеет 7 положений: 0 + 6 рабочих ступеней.
Модель Gottak 7LA 870618 используется, в частности, для коммутации многосекционных конфорок промышленных электроплит. Для конфорок типа КЭТ-0,09 с тремя независимыми нагревательными элементами переключатель обеспечивает различные комбинации их включения, за счёт чего изменяется мощность нагрева.
Основные характеристики:
- производитель: Gottak;
- маркировка: 7LA870618 / 7LA 870618;
- тип: переключатель мощности / режимов;
- обозначение: ПМ-7;
- количество положений: 7;
- рабочие положения: 6 + 0;
- номинальный ток: 25 А;
- номинальное напряжение: 250 В;
- назначение: промышленные электрические плиты, конфорки и другое совместимое тепловое оборудование;
- управление: ступенчатое переключение цепей нагревательных элементов.
Совместимость
Gottak 7LA870618 применяется прежде всего в профессиональном тепловом оборудовании, а не в обычных бытовых плитах. Профильные каталоги прямо называют его переключателем для промышленных электрических плит.
Подтверждено использование переключателя с конфорками типа КЭТ-0,09/3,0, имеющими три нагревательных элемента мощностью примерно 0,8 + 1,0 + 1,2 кВт. В частности, такие конфорки используются на оборудовании ABAT / Чувашторгтехника серий ЭП и ЭПК.
Особенности конструкции
Это не энергорегулятор с плавным или циклическим регулированием, а многопозиционный механический переключатель.
При повороте вала переключатель замыкает определённые группы контактов. В случае трёхэлементной конфорки различные положения обеспечивают разные комбинации включения нагревателей и соответственно разные уровни мощности.
Именно поэтому при подборе недостаточно совпадения:
7 положений + 25 А + похожий корпус.
Необходимо совпадение схемы коммутации контактов. Два внешне похожих 7-позиционных переключателя могут иметь совершенно разные диаграммы переключения.
Аналоги и замены
- Gottak 7LA870651K
Как правильно подобрать переключатель
Основной критерий подбора — маркировка старого переключателя Gottak 7LA870618.
Дополнительно необходимо сверить:
- количество положений — 0 + 6;
- номинальный ток — 25 А;
- напряжение — 250 В;
- количество и расположение контактов;
- маркировку клемм;
- диаграмму коммутации;
- форму и размеры вала;
- расположение крепёжных элементов.
Для промышленного оборудования особенно важно сравнить электрическую схему: установка переключателя с другой коммутацией может привести к неправильному включению секций конфорки.
Причины неисправности / диагностика
Характерными признаками неисправности переключателя являются отсутствие нагрева на отдельных положениях, работа конфорки только на части ступеней, нестабильный нагрев, обгорание контактов или клемм, повышенный нагрев корпуса переключателя.
Перед заменой необходимо также проверить состояние проводки, наконечников и самих нагревательных элементов. Обгоревшая клемма может быть следствием плохого контакта соединения, а не только неисправности переключателя.
Монтаж
Перед заменой оборудование необходимо полностью отключить от электросети.
Провода следует подключать строго в соответствии со схемой штатного переключателя. Рекомендуется перед демонтажем старой детали зафиксировать расположение проводов и обозначения контактов.
Из-за значительного коммутируемого тока особое внимание необходимо уделить состоянию клемм и качеству соединений. Ослабленный контакт способен вызвать локальный перегрев и повреждение нового переключателя.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
