Модуль индикации и сенсорного управления варочной панели (DZ-Z304040124)
Описание
Модуль индикации и сенсорного управления варочной панели DZ-Z304040124 — электронная дисплейная плата пользовательского интерфейса варочной поверхности. Модуль обеспечивает отображение режимов работы и обработку команд сенсорной панели управления.
Плата относится к интерфейсной части электронной системы варочной поверхности. Силовые реле и силовая коммутационная часть на данном модуле отсутствуют; управление нагревательными элементами осуществляется отдельной силовой платой.
Основные характеристики
- Тип детали: модуль индикации / дисплейная плата / User Interface
- Назначение: индикация и пользовательское управление варочной поверхностью
- Маркировка модуля: DZ-Z304040124
- Платформа / маркировка платы: CF01_G30
- Встречающееся обозначение: CF01_G30_DISP_BOARD
- Исполнение: дисплейная сенсорная плата
- Силовая часть: отсутствует
- Цифровые индикаторы: присутствуют
- Сенсорное управление: присутствует
- Cross-reference из вторичных каталогов: 70028242
Оригинальные номера и маркировки
DZ-Z304040124 — маркировка электронного модуля, нанесённая непосредственно на плату. По конструкции и внешним источникам она идентифицирует дисплейную / интерфейсную плату управления.
На конкретном экземпляре также присутствует маркировка семейства:
CF01_G30
В каталогах электронных модулей встречается расширенное обозначение:
CF01_G30_DISP_BOARD
70028242 — cross-reference, встречающийся во вторичных каталогах запчастей.
E123995 не является номером запчасти. Это регистрационный номер UL, относящийся к материалам для производства печатных плат Kingboard Laminates.
Назначение
Модуль является пользовательским интерфейсом варочной поверхности. Он используется для отображения выбранных режимов и параметров работы, а также для обработки команд сенсорных органов управления.

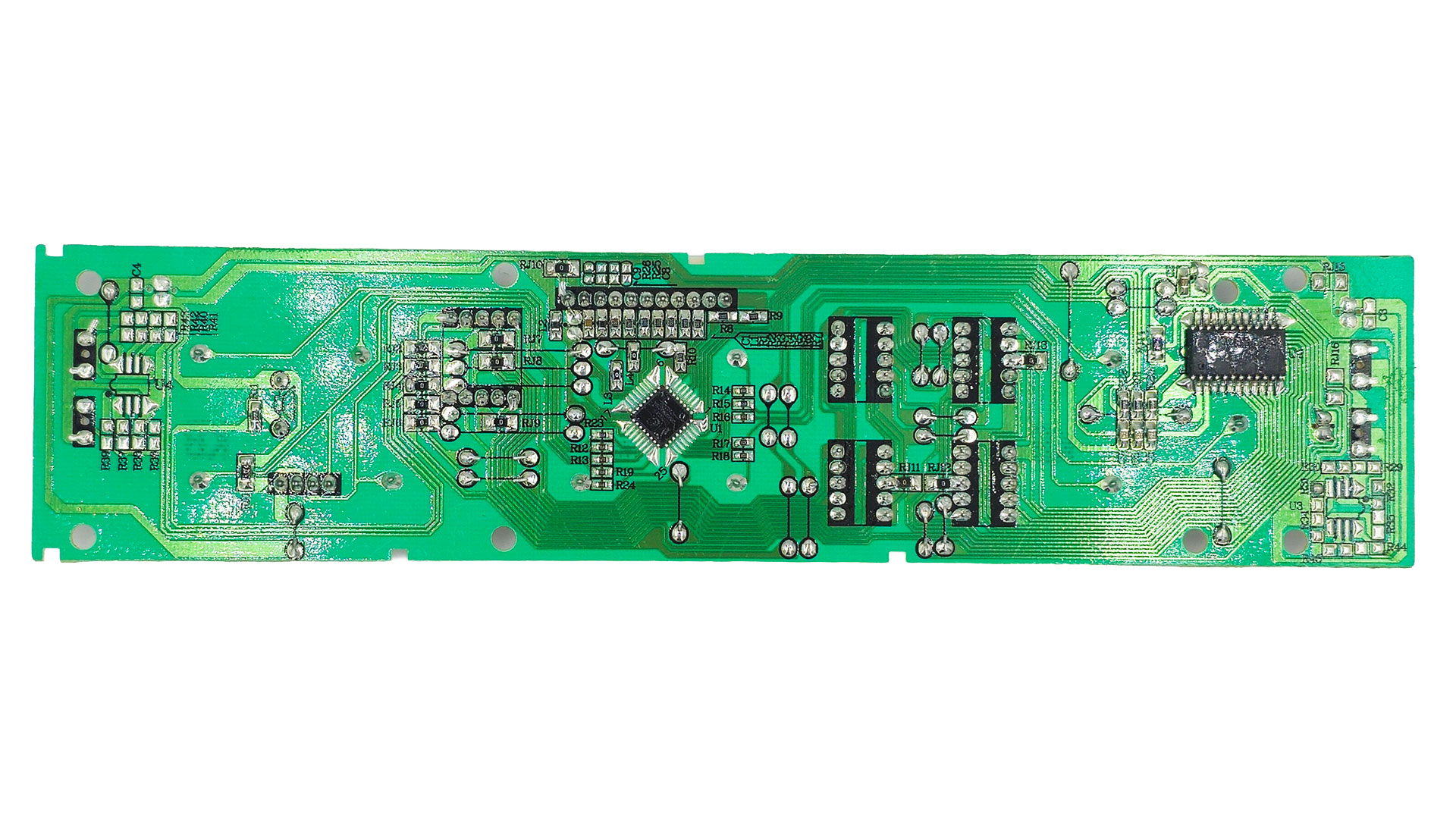

На плате расположены цифровые индикаторы, электронные компоненты обработки сигналов и соединительные разъёмы для связи с остальной электронной системой варочной поверхности.
Особенности конструкции

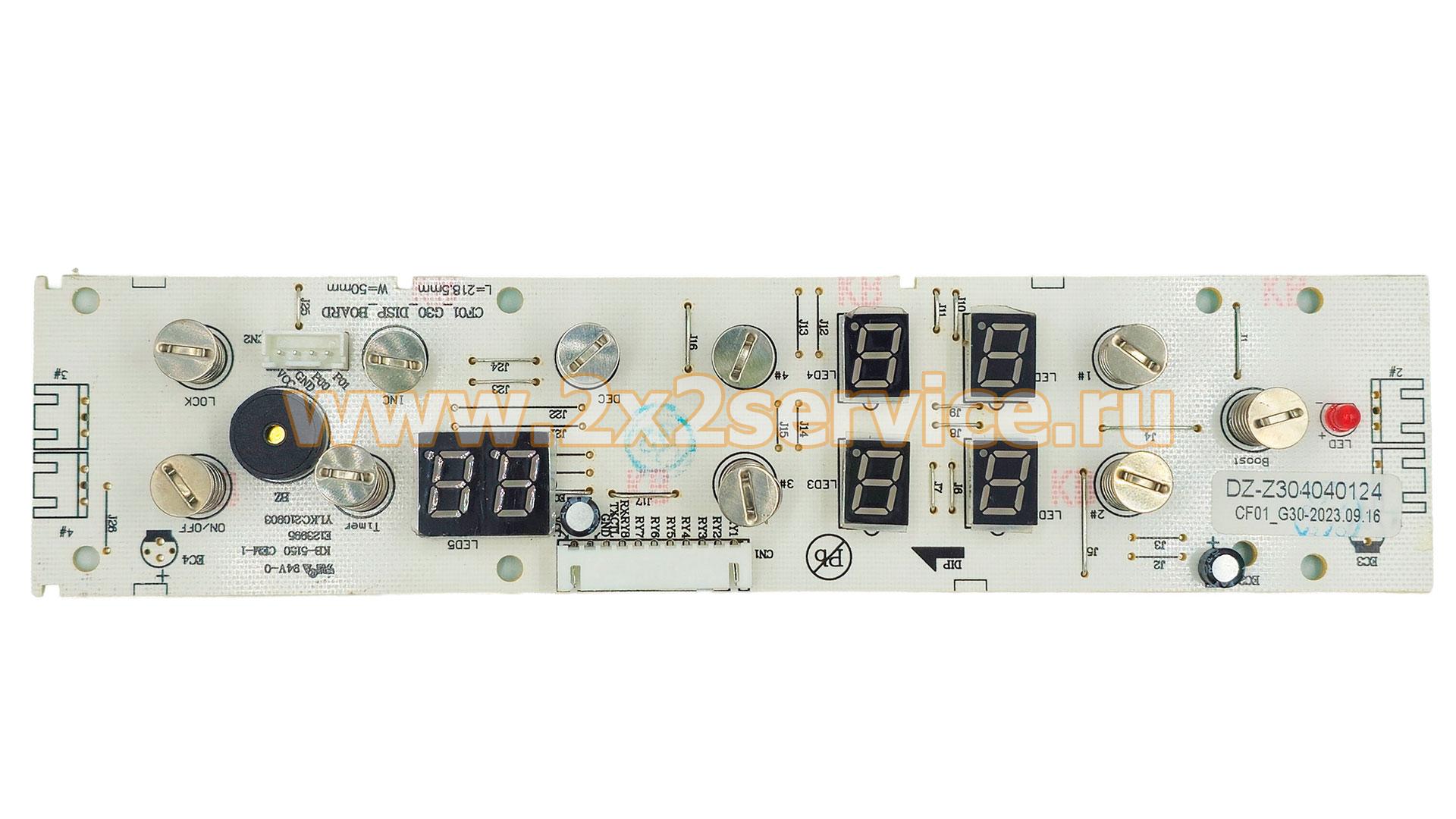

DZ-Z304040124 представляет собой вытянутую дисплейную плату с несколькими цифровыми индикаторами и сенсорными зонами управления.
На модуле отсутствуют характерные элементы силовой платы — мощные реле коммутации нагревателей, силовые клеммы и соответствующая высокотоковая часть.
Поэтому называть эту деталь «силовым модулем» или «модулем управления в сборе» технически неправильно.
Как правильно подобрать модуль
При замене необходимо сверить маркировку DZ-Z304040124 на установленной плате, расположение индикаторов, сенсорных элементов, разъёмов и дорожек платы.
Не следует подбирать модуль только по маркировке CF01_G30 или E123995: первая относится к семейству электронных плат, а вторая является UL-регистрацией материала PCB.
Также необходимо проверить точную модель и серийные данные варочной поверхности.
Причины неисправности
Неисправность интерфейсного модуля может проявляться отсутствием индикации, некорректной работой отдельных сегментов дисплея, отсутствием реакции на сенсорные команды либо потерей обмена с основной электронной платой.
Перед заменой необходимо исключить неисправность питания модуля, соединительного шлейфа, разъёмов и силовой платы варочной поверхности.
Монтаж
Перед проведением работ варочную поверхность необходимо полностью отключить от электросети.
При замене следует проверить совпадение всех разъёмов и маркировок платы. Соединительные шлейфы необходимо устанавливать без перекоса и механического повреждения контактов.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 500 г
Габариты в упаковке: 20.00 × 10.00 × 5.00 см
