Силовой модуль индукционной варочной панели Haier 0530077112 (DZ-Z304020024)

Бренд: Haier

Подходит для: Haier,

Вид запчасти: Модуль, плата, панель управления

Состояние: Новое

3 150 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

Силовой модуль индукционной варочной панели Haier 0530077112 (DZ-Z304020024) — электронная силовая плата, предназначенная для работы индукционных зон нагрева совместимых варочных поверхностей Haier.

Каталожный номер Haier — 0530077112. На самой плате используется маркировка DZ-Z304020024.

Основные характеристики

Тип детали: силовой модуль / модуль индукции
Тип техники: индукционная варочная панель
Бренд совместимой техники: Haier
Каталожный номер Haier: 0530077112
Маркировка платы: DZ-Z304020024
Назначение: силовая часть индукционной системы нагрева
Подбор: по номеру детали, маркировке платы, модели и Product Code прибора

Оригинальные номера и маркировки

Каталожный номер Haier: 0530077112

Маркировка платы: DZ-Z304020024

Назначение

0530077112 / DZ-Z304020024 является силовым электронным модулем индукционной варочной панели.

Плата участвует в преобразовании и управлении электроэнергией для работы индукционных зон нагрева.

Это не:

сенсорная панель управления;
дисплейный модуль;
плата индикации;
пользовательский интерфейс.

Для ряда совместимых варочных поверхностей эти узлы представлены отдельными электронными платами.

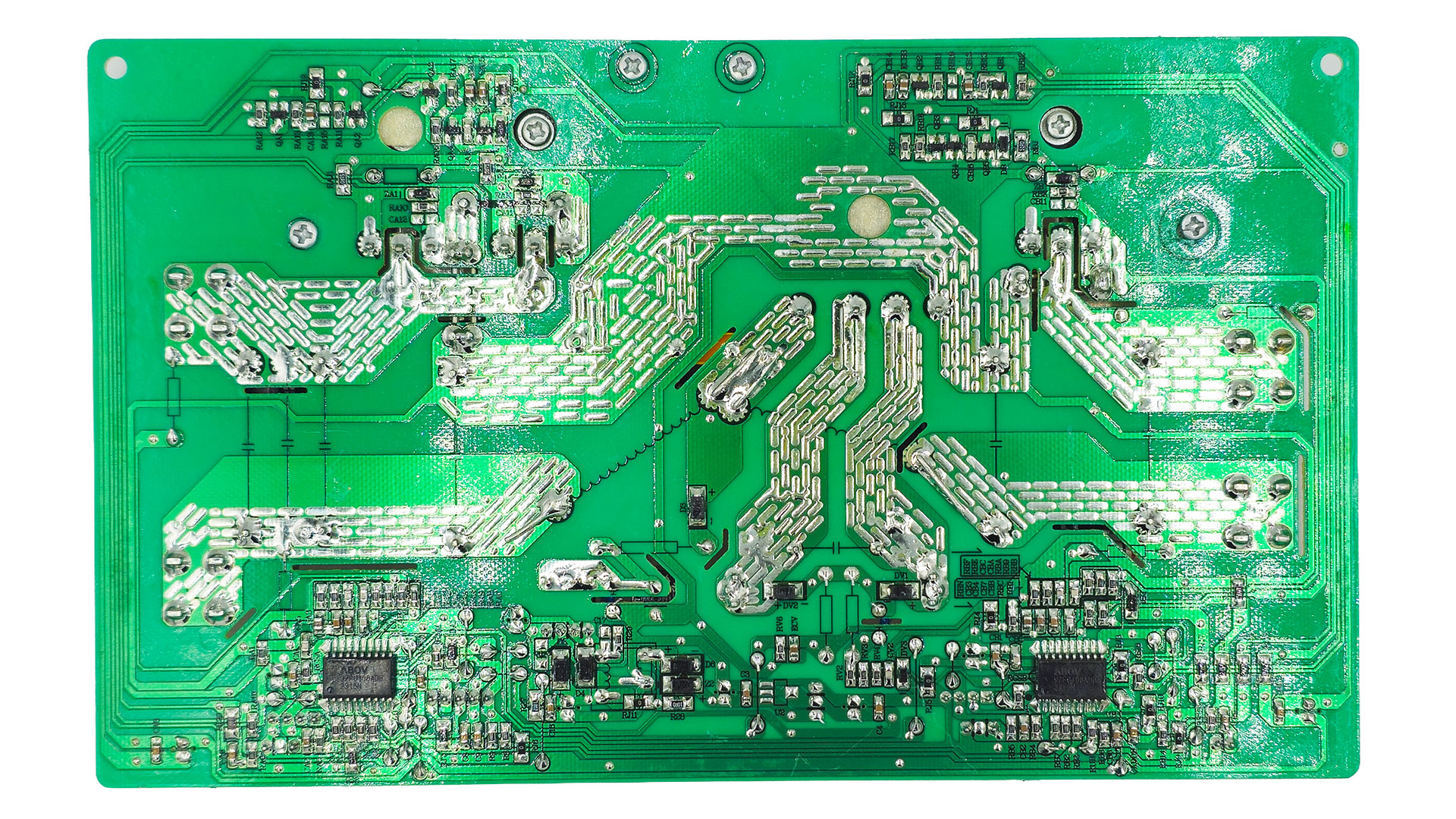

Особенности конструкции

На модуле расположены:

силовые полупроводниковые элементы;
радиаторы охлаждения;
реле;
дроссели;
элементы фильтрации и питания;
силовые клеммы;
сигнальные разъёмы.

Такая конструкция характерна для силовой части индукционной системы.

При подборе нельзя ориентироваться только на внешний вид платы. Электронные модули с очень похожей компоновкой могут иметь различные каталожные номера, аппаратные исполнения и совместимость.

Совместимость

Для 0530077112 / DZ-Z304020024 подтверждено применение в нескольких сериях индукционных варочных панелей Haier.

При этом для электронных модулей необходимо сверять не только название модели, но и Product Code / артикул TD....

Одна и та же коммерческая модель может существовать в различных производственных исполнениях.

Полный подтверждённый список приведён во вкладке «Применение».

Как правильно подобрать

Перед заказом необходимо сверить:

каталожный номер 0530077112;
маркировку DZ-Z304020024;
полную модель варочной панели;
Product Code / артикул TD;
маркировки старого модуля;
расположение силовых клемм и разъёмов;
фотографии платы.

Для электронных модулей Haier совпадение только модели прибора может быть недостаточным.

Если на установленной плате имеется другой номер или другая маркировка, необходимо проверить замену по каталогу, а не ориентироваться на визуальное сходство.

Причины неисправности / диагностика

Возможные признаки неисправности силового модуля:

одна или несколько зон нагрева не включаются;
нагрев запускается и сразу прекращается;
варочная панель выдаёт ошибку силовой части;
прибор отключается под нагрузкой;
выбивает автомат защиты;
на плате имеются следы перегрева;
повреждены силовые элементы или дорожки;
имеется короткое замыкание в силовой части.

Подобные симптомы не являются однозначным подтверждением неисправности именно 0530077112.

Перед заменой необходимо проверить:

сетевое питание;
клеммную колодку;
индукционные катушки;
температурные датчики;
вентиляторы охлаждения;
соединительную проводку;
другие силовые платы;
интерфейсный / дисплейный модуль.

Если причиной выхода платы из строя является короткое замыкание внешнего элемента, установка нового модуля без устранения причины может привести к его повторному повреждению.

Монтаж

Перед заменой варочную панель необходимо полностью отключить от электросети.

До демонтажа рекомендуется сфотографировать расположение всех силовых проводов и сигнальных разъёмов.

При установке необходимо:

подключить все разъёмы в исходные позиции;
обеспечить надёжный контакт силовых соединений;
правильно установить систему охлаждения;
проверить вентиляторы;
исключить контакт проводки с нагревающимися элементами;
соблюдать меры защиты электронных компонентов от статического электричества.

Ремонт силовых электронных модулей индукционных варочных панелей связан с опасным сетевым напряжением. При отсутствии необходимой квалификации замену рекомендуется доверить специалисту.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.

Доставка осуществляется по всей России

Масса с упаковкой: 500 г

Габариты в упаковке: 20.00 × 10.00 × 5.00 см

Применение

Haier HHY-Y53NVB — TD003563800 HHY-Y64FVB — TD003239300 HHY-Y64FFVB1 — TD003373000 HHY-Y64NVW — TD003239200 HHY-Y64FFVB — TD003239400 HHY-Y64FFVW — TD003373100 HHY-Y64NVB — TD003239000 HHY-Y64SVB — TD0044966RU HHY-Y64SFB — TD0044967RU HHY-Y64SFFVB — TD0044968RU HHY-Y64TVTPG — TD0048655RU HHY-Y64TVAB — TD0048656RU HHY-Y64TVTW — TD0048657RU HHY-Y64TVTC — TD0048658RU HHY-Y64WFLBH — TD0044971RU HHY-Y64WSLB — TD0044965RU Casarte CASHY85RWJVB — TD0048006RU
