Плата EMC и питания варочной панели Haier (0530081496)

Бренд: Haier

Подходит для: Haier,

Вид запчасти: Модуль, плата, панель управления

Состояние: Новое

2 690 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

Плата EMC и питания варочной панели Haier 0530081496 — электронный модуль сетевой части совместимых индукционных варочных поверхностей Haier. На заводской этикетке узел обозначен как EMC and Power Supply Board.

Плата выполняет функции, связанные с сетевым питанием и электромагнитной совместимостью электронной системы прибора. Она не является сенсорной панелью управления или силовым инверторным модулем индукционных конфорок.

Основные характеристики

Тип детали: плата EMC-фильтра и питания
Тип модуля: EMC and Power Supply Board
Бренд совместимой техники: Haier
Каталожный номер: 0530081496
Назначение: индукционные варочные панели
Подтверждённые модели: HHY-Y64BFVB, HHY-Y64WBFLB

Оригинальные номера и маркировки

0530081496 — каталожный номер Haier данной электронной платы.

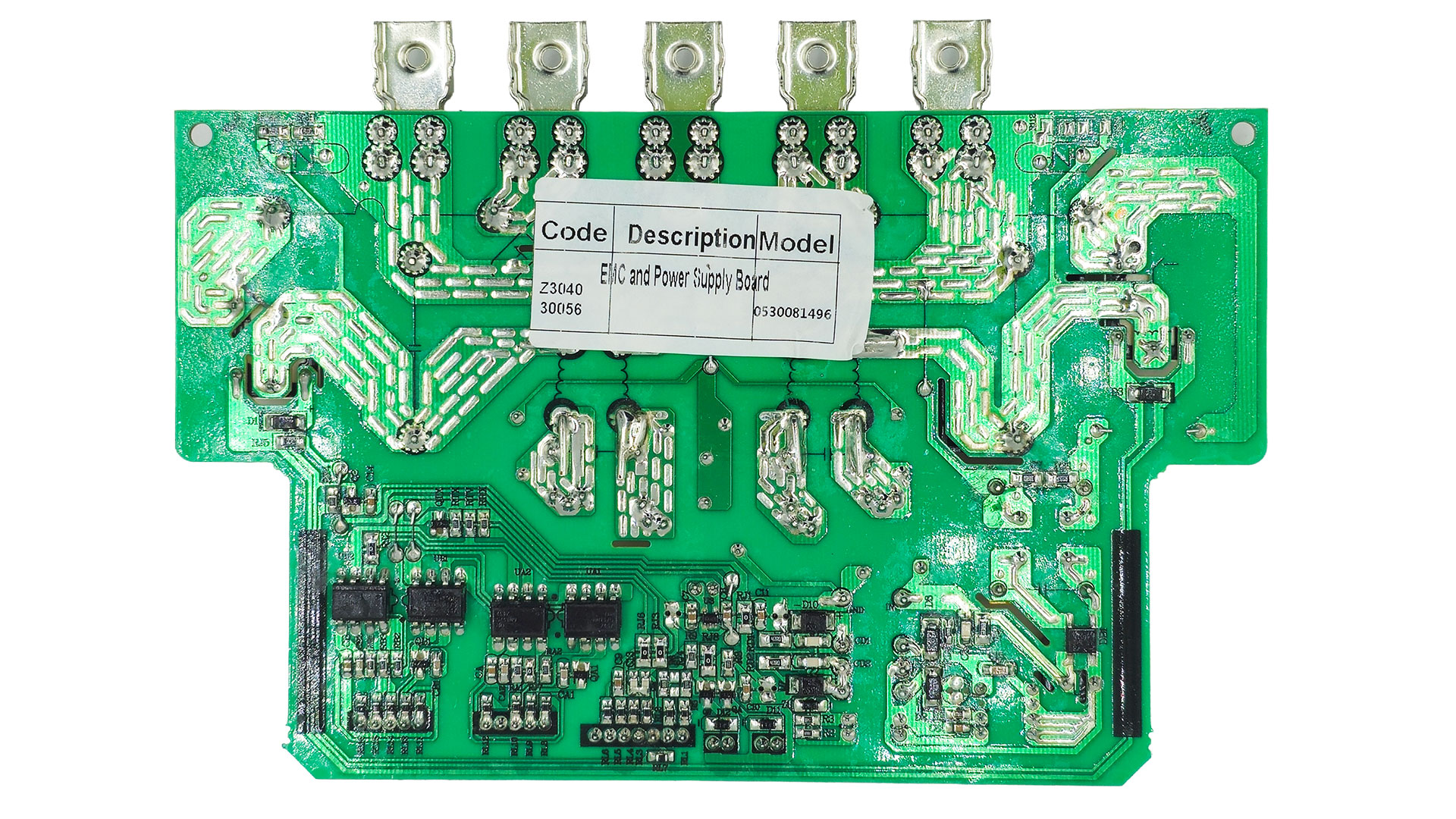

На этикетке конкретного модуля непосредственно указано:

EMC and Power Supply Board

и:

0530081496

Назначение

0530081496 относится к сетевой части электронной системы индукционной варочной панели.

Плата объединяет функции:

EMC-фильтрации сетевого питания;
подавления электромагнитных помех;
питания соответствующих электронных цепей;
коммутации отдельных цепей питания.

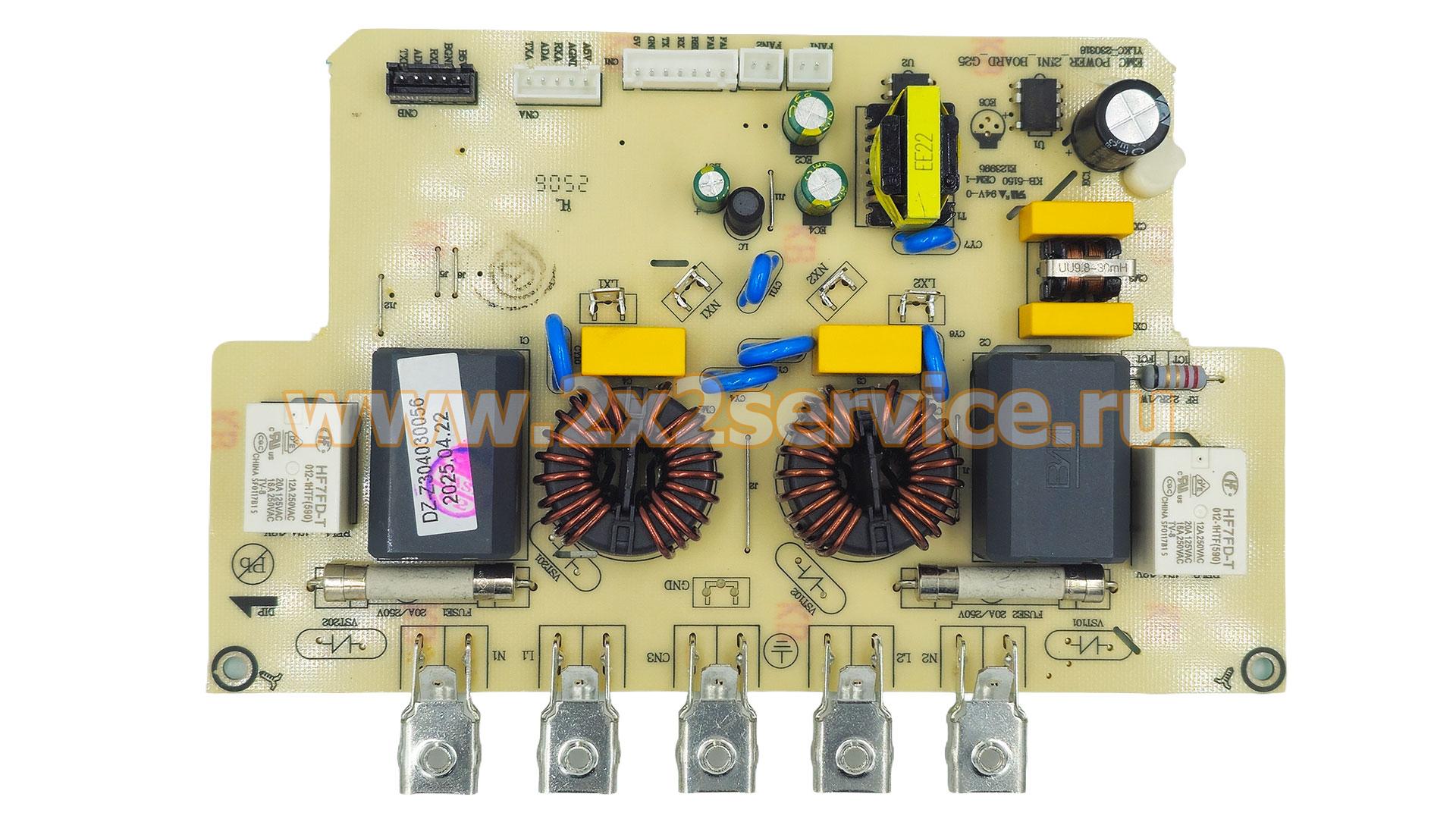

По конструкции на плате расположены сетевые клеммы, предохранители, дроссели, реле, фильтрующие элементы и узел источника питания.

Совместимость

Подтверждено применение 0530081496 в следующих индукционных варочных панелях Haier:

HHY-Y64BFVB — TD0044969RU

HHY-Y64WBFLB — TD0044970RU

Обе модели являются четырёхконфорочными индукционными панелями Haier серии Inverter Pro.

Как правильно подобрать

Перед заказом рекомендуется сверить:

номер платы 0530081496;
описание на этикетке EMC and Power Supply Board;
полную модель варочной панели;
TD-код техники;
расположение сетевых клемм;
форму платы;
расположение реле, дросселей и предохранителей;
сигнальные разъёмы;
фотографии установленного модуля.

Для HHY-Y64BFVB необходимо проверить:

TD0044969RU

Для HHY-Y64WBFLB:

TD0044970RU

Подбор только по внешнему виду электронной платы не рекомендуется.

Причины неисправности / диагностика

Возможные признаки неисправности платы EMC и питания:

варочная панель полностью не включается;
отсутствует питание электронной части;
прибор периодически перезапускается;
панель отключается во время работы;
повреждён предохранитель;
имеются следы перегрева сетевых элементов;
видны повреждения дорожек или компонентов платы.

Эти признаки сами по себе не доказывают неисправность 0530081496.

Перед заменой необходимо проверить:

наличие сетевого напряжения;
кабель и клеммную колодку;
защитное заземление;
предохранители;
отсутствие короткого замыкания в других электронных модулях;
силовой индукционный модуль;
дисплейную / интерфейсную плату;
соединительную проводку.

Если предохранитель или элементы сетевой части повреждены вследствие короткого замыкания другого узла, установка новой платы без устранения причины может привести к её повторному выходу из строя.

Монтаж

Перед заменой варочную панель необходимо полностью отключить от электросети.

До демонтажа старой платы рекомендуется сфотографировать расположение всех силовых и сигнальных подключений.

При монтаже необходимо:

подключить сетевые провода строго в соответствующие позиции;
правильно подключить защитное заземление;
надёжно закрепить силовые контакты;
установить сигнальные разъёмы без перекоса;
проверить целостность изоляции;
не допускать контакта проводки с нагревающимися элементами;
соблюдать меры защиты электронной платы от статического электричества.

Плата работает в цепях сетевого напряжения. При отсутствии необходимых знаний диагностику и замену рекомендуется доверить специалисту.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.

Доставка осуществляется по всей России

Масса с упаковкой: 500 г

Габариты в упаковке: 20.00 × 10.00 × 5.00 см

Применение

Haier HHY-Y64BFVB — TD0044969RU HHY-Y64WBFLB — TD0044970RU
