Плата EMC и питания варочной панели Haier Z304030015 (0530077116)

Бренд: Haier

Подходит для: Haier,

Вид запчасти: Модуль, плата, панель управления

Состояние: Новое

2 790 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

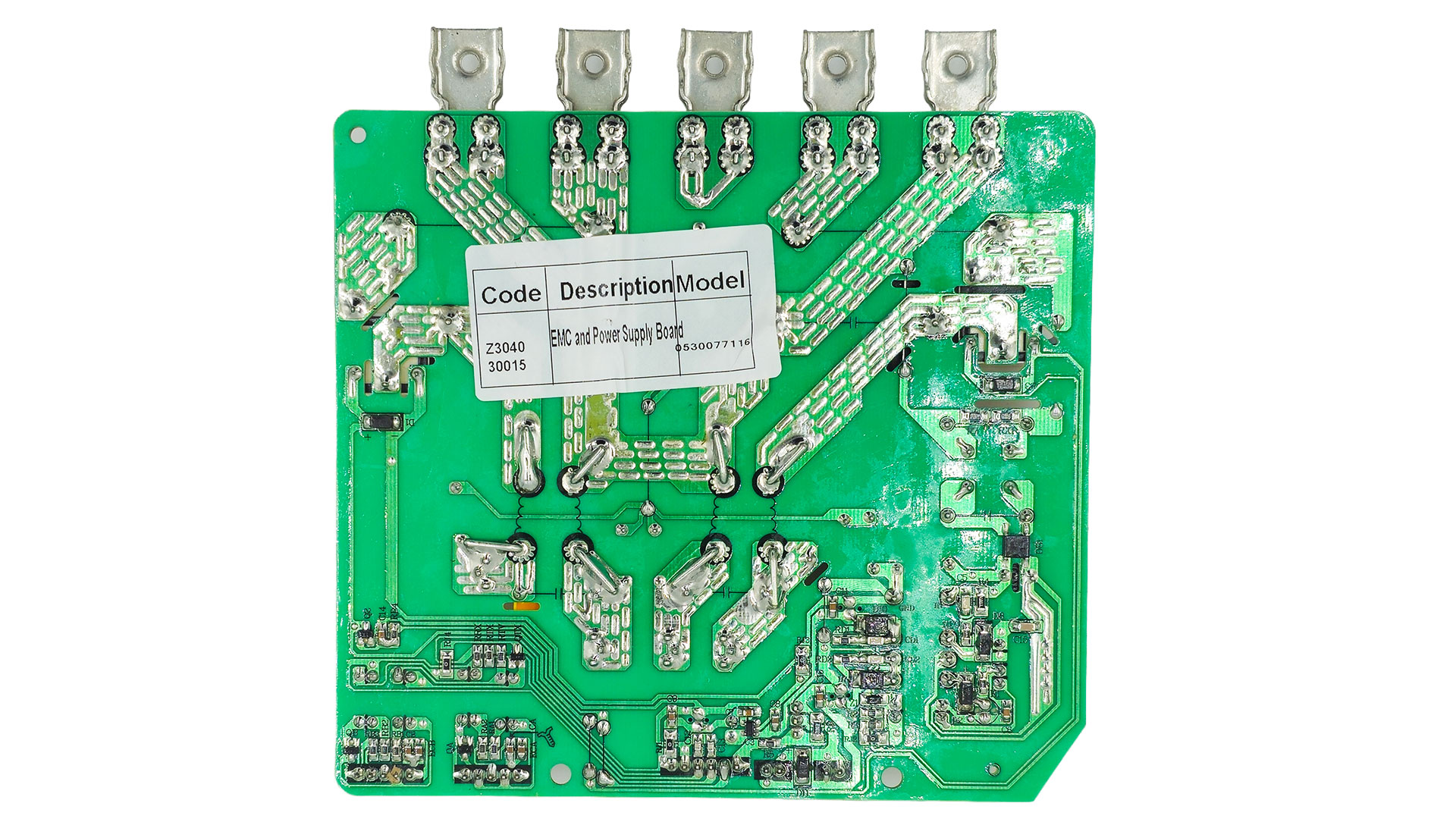

Плата EMC и питания варочной панели Haier 0530077116 (Z304030015) — электронный модуль входной цепи питания совместимой варочной панели Haier. На заводской наклейке платы узел обозначен как EMC and Power Supply Board.

Модуль необходимо отличать от силовых инверторных плат, непосредственно управляющих индукционными конфорками, а также от дисплейных и сенсорных модулей.

Основные характеристики

Тип детали: EMC-плата и плата питания
Тип модуля: EMC and Power Supply Board
Бренд совместимой техники: Haier
Номер в карточке Haier: 0530077116
Маркировка платы: Z304030015
Дополнительная маркировка на изделии: DZ-Z304030015
Производитель электронной платформы / платы: Youlong
Назначение: система питания и EMC-фильтрации варочной панели
Тип техники: электрическая / индукционная варочная панель

Оригинальные номера и маркировки

0530077116 — номер детали для техники Haier;

Z304030015 / DZ-Z304030015 — маркировка электронной платы / производителя модуля.

Назначение

0530077116 относится к входной электронной части питания варочной панели.

Основное назначение платы — работа в сетевой цепи прибора и питание соответствующей электронной системы.

По конструкции на плате присутствуют:

сетевые входные и выходные контакты;
предохранители;
элементы EMC-фильтрации;
дроссели;
реле;
источник питания;
сигнальные разъёмы.

Это не плата пользовательского сенсорного управления.

Также это не основной силовой инверторный модуль индукционных конфорок.

Особенности конструкции

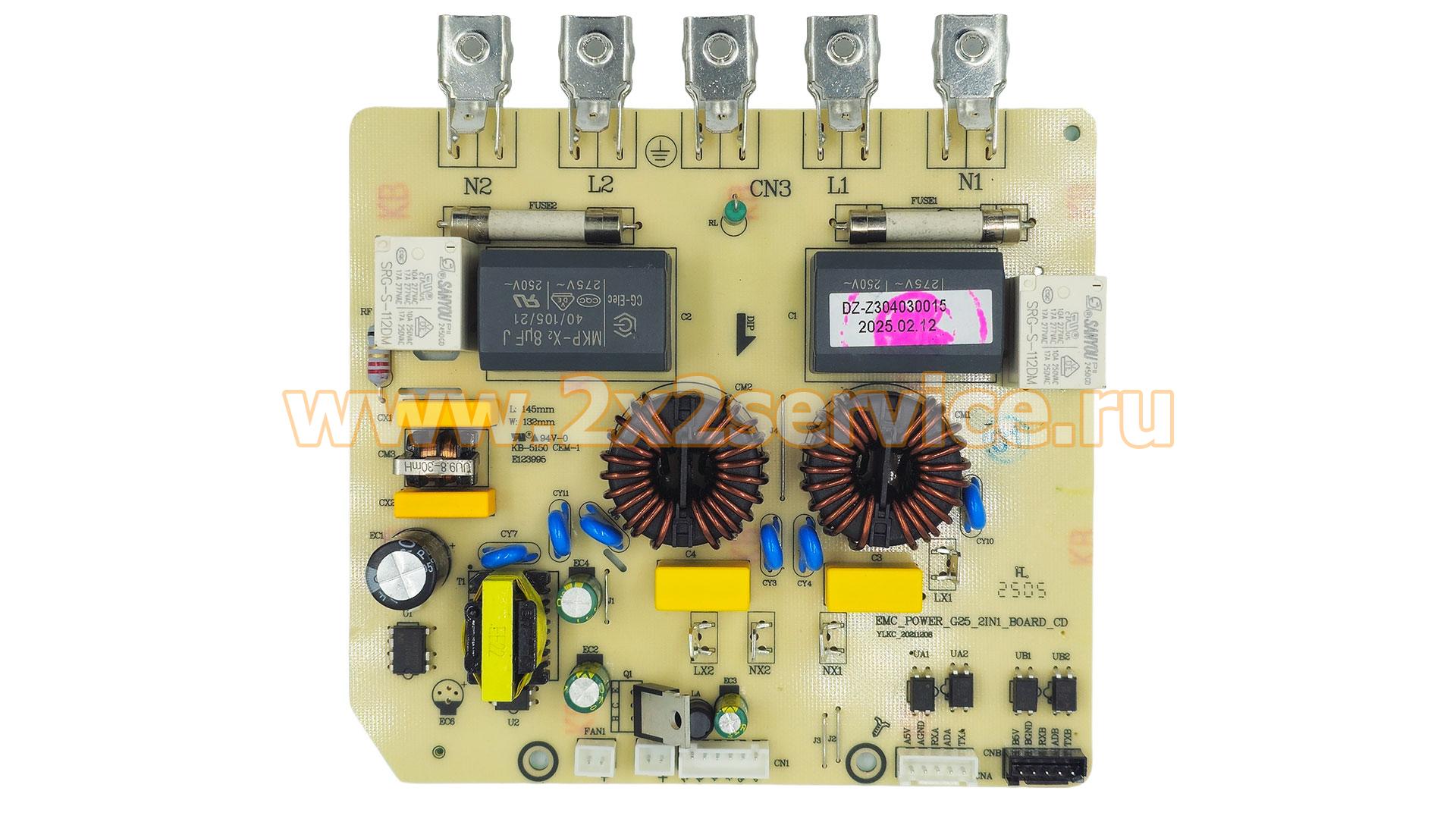

На печатной плате имеется заводское обозначение семейства:

EHC_POWER_G25_2IN1_BOARD_CD

и отдельная наклейка с маркировкой Z304030015 / DZ-Z304030015.

Конструкция объединяет функции EMC-узла и платы питания в одном модуле.

В сервисной архитектуре индукционных варочных панелей подобный EMC and Power Supply Board может быть отдельной деталью наряду с:

Power Board;
Display Board;
индукционными катушками;
вентиляторами;
сенсорным интерфейсом.

Как правильно подобрать

Перед заказом необходимо сверить:

номер 0530077116;
маркировку Z304030015 / DZ-Z304030015;
обозначение EMC and Power Supply Board;
модель варочной панели;
Product Code / TD-код техники;
расположение пяти силовых контактов;
расположение предохранителей и дросселей;
сигнальные разъёмы;
фотографии установленной платы.

Для электронных модулей нельзя ориентироваться только на внешний вид.

Платы одной конструктивной платформы могут иметь разные версии, электрические параметры или применение.

Причины неисправности / диагностика

Неисправность EMC-платы и блока питания может проявляться следующим образом:

варочная панель полностью не включается;
отсутствует питание электронной системы;
прибор периодически отключается;
возникают нестабильные перезапуски;
повреждён предохранитель;
на плате имеются следы перегрева или короткого замыкания;
имеются повреждения сетевых элементов.

Однако отсутствие включения не является однозначным подтверждением неисправности 0530077116.

Перед заменой необходимо проверить:

сетевое напряжение;
клеммную колодку;
кабель питания;
проводку;
предохранители;
силовые платы;
дисплейный модуль;
наличие короткого замыкания в подключённых цепях.

Особенно важно установить причину повреждения предохранителя или элементов питания до установки исправной платы.

Монтаж

Перед ремонтом варочную панель необходимо полностью отключить от электрической сети.

До снятия старого модуля рекомендуется сфотографировать подключение всех проводов.

При установке необходимо:

соблюдать расположение L и N;
правильно подключить защитное заземление;
установить силовые контакты в исходные позиции;
проверить надёжность соединений;
подключить сигнальные разъёмы без перекоса;
исключить попадание проводки на нагревающиеся элементы.

Работа выполняется в сетевой части прибора. Ошибка подключения может привести к поражению электрическим током и повреждению электроники.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.

Доставка осуществляется по всей России

Масса с упаковкой: 500 г

Габариты в упаковке: 20.00 × 10.00 × 5.00 см

Применение

Совместимость со своим устройством уточняйте у консультанта
