Плата EMC-фильтра и питания варочной панели Haier DZ-Z304030009 (0530073507)
Описание
Плата EMC-фильтра и питания варочной панели Haier 0530073507 (DZ-Z304030009) — электронный модуль входной цепи питания совместимых индукционных варочных поверхностей Haier.
В специализированных каталогах деталь также называется силовой платой или платой индукции. По функциональной маркировке Z304030009 относится к типу EMC / Power Supply Board, то есть выполняет функции сетевой фильтрации и питания соответствующих электронных цепей прибора.
Основные характеристики
-
Тип детали: плата EMC-фильтра и питания
-
Тип модуля: EMC / Power Supply Board
-
Бренд совместимой техники: Haier
-
Каталожный номер: 0530073507
-
Маркировка платы: DZ-Z304030009
-
Дополнительное обозначение платформы: Z304030009
-
Тип техники: индукционная варочная панель
-
Назначение: входная цепь питания и EMC-фильтрация
-
Подбор: по номеру детали, маркировке платы, модели и Product Code техники
Оригинальные номера и маркировки
0530073507 — каталожный номер детали для техники Haier;
DZ-Z304030009 / Z304030009 — маркировка электронной платы / аппаратной платформы.
Назначение
0530073507 относится к входной электронной части индукционной варочной панели.
Модуль выполняет функции, связанные с:
-
фильтрацией сетевых электромагнитных помех;
-
подачей питания на соответствующие электронные цепи;
-
коммутацией цепей питания;
-
работой системы питания управляющей электроники.
Это не сенсорная панель и не дисплейный модуль.
Также 0530073507 не следует смешивать с основной силовой электронной платой, непосредственно управляющей работой индукционных зон.
Особенности конструкции

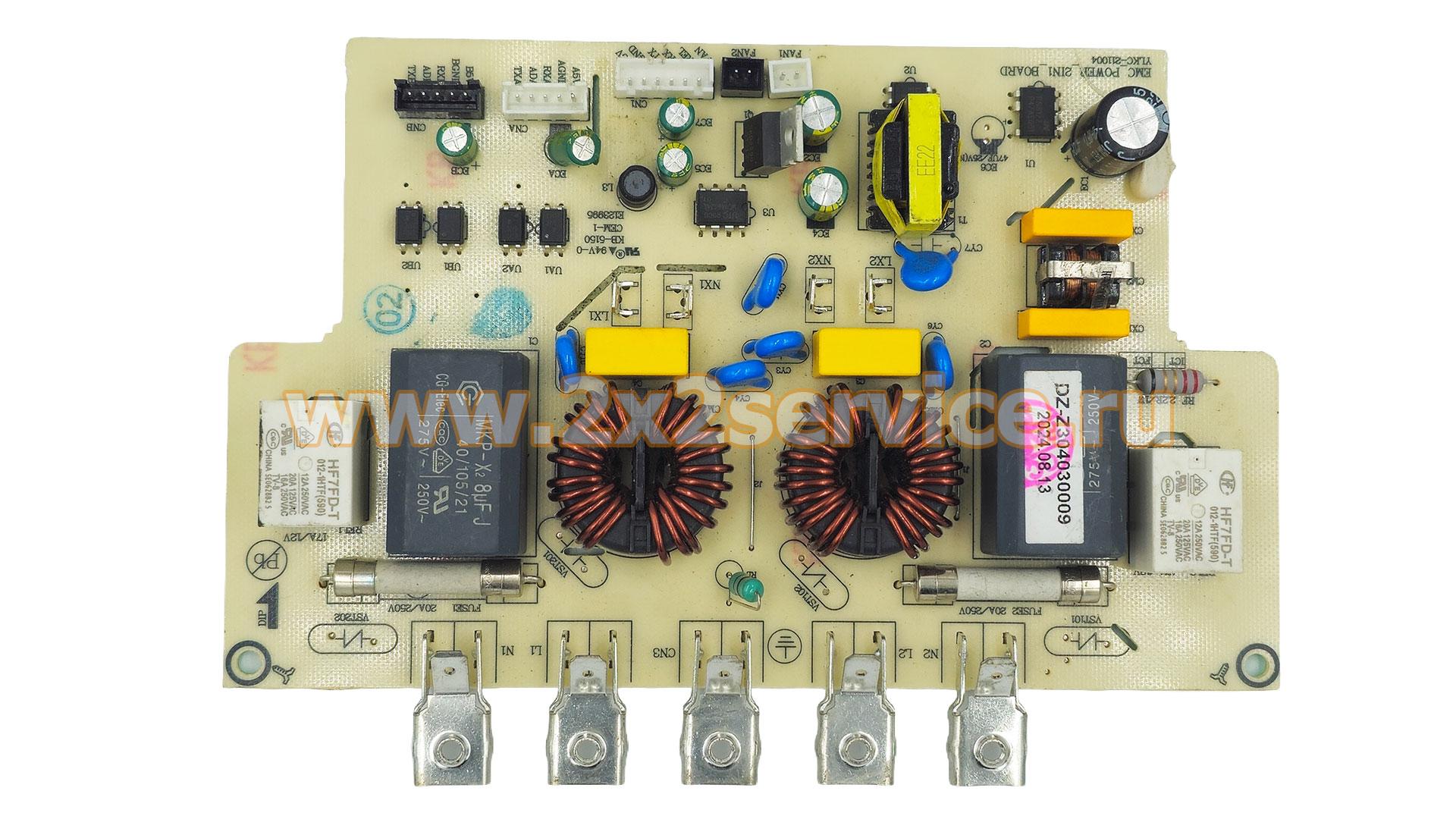

На плате расположены элементы, характерные для входного модуля питания:
-
сетевые дроссели;
-
элементы EMC-фильтрации;
-
реле;
-
предохранители;
-
трансформатор / источник питания;
-
силовые контакты;
-
сигнальные разъёмы.
По конструкции это отдельный электронный узел системы питания варочной поверхности.
Внешнее сходство с другими платами Haier не подтверждает их взаимозаменяемость.
Совместимость
0530073507 применяется в нескольких индукционных варочных панелях Haier семейства HHY-Y64.
Для электронных модулей необходимо проверять не только коммерческое название модели, но и полный Product Code / артикул TD....
Для одной серии варочных поверхностей могут существовать разные электронные платы, поэтому совпадение только названия HHY-Y64 недостаточно.
Полный подтверждённый список приведён во вкладке «Применение».
Как правильно подобрать
Перед заказом рекомендуется сверить:
-
номер 0530073507;
-
маркировку DZ-Z304030009 / Z304030009;
-
полную модель варочной панели;
-
Product Code / артикул TD;
-
расположение силовых контактов;
-
расположение предохранителей и дросселей;
-
сигнальные разъёмы;
-
фотографии установленной платы.
Особенно важно учитывать Product Code.
Например, наличие одной и той же коммерческой модели в каталогах разных электронных модулей ещё не означает взаимозаменяемость плат: внутри прибора могут использоваться несколько самостоятельных электронных узлов.
Причины неисправности / диагностика
Возможные признаки неисправности платы EMC и питания:
-
варочная панель полностью не включается;
-
отсутствует питание интерфейсной электроники;
-
прибор периодически отключается или перезапускается;
-
повреждён один из предохранителей платы;
-
имеются следы перегрева;
-
повреждены реле или элементы сетевого фильтра;
-
присутствуют следы короткого замыкания.
Такие симптомы не являются однозначным подтверждением неисправности именно 0530073507.
Перед заменой необходимо проверить:
-
напряжение электросети;
-
силовой кабель;
-
клеммную колодку;
-
проводку;
-
предохранители;
-
основные силовые платы;
-
индукционные модули;
-
дисплейную / сенсорную плату;
-
отсутствие короткого замыкания в подключённых цепях.
Если предохранитель или элемент питания платы вышел из строя из-за неисправности другого узла, установка новой платы без устранения причины может привести к повторному повреждению.
Монтаж
Перед заменой варочную панель необходимо полностью отключить от электросети.
До демонтажа старой платы рекомендуется сфотографировать положение всех проводов и разъёмов.
При установке необходимо:
-
подключать силовые провода в исходные позиции;
-
проверить надёжность контактов;
-
не перепутать сетевые соединения;
-
правильно подключить сигнальные разъёмы;
-
убедиться в исправности подключаемых силовых модулей;
-
соблюдать меры защиты электроники от статического электричества.
Работы выполняются в сетевой части прибора. При отсутствии необходимой квалификации замену рекомендуется доверить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 500 г
Габариты в упаковке: 20.00 × 10.00 × 5.00 см
Применение
HHY-Y64NVW — TD003239200 HHY-Y64FVB — TD003239300 HHY-Y64FFVB — TD003239400 HHY-Y64FFVB1 — TD003373000 HHY-Y64FFVW — TD003373100 HHY-Y64NVB — TD003239000 HHY-Y64NFB — TD003239100 HHY-Y64PVB — TD0042781RU HHY-Y64SVB — TD0044966RU HHY-Y64SFB — TD0044967RU HHY-Y64SFFVB — TD0044968RU HHY-Y64WSLB — TD0044965RU HHY-Y64WFLBH — TD0044971RU HHY-Y64TVTPG — TD0048655RU HHY-Y64TVAB — TD0048656RU HHY-Y64TVTW — TD0048657RU HHY-Y64TVTC — TD0048658RU HHY-Y64NPVB — TD0048659RU Casarte CASHY85RWJVB — TD0048006RU
