Силовой модуль индукционной варочной поверхности Weissgauff (IH22SR-H)
Описание
Силовой модуль индукционной варочной поверхности Weissgauff IH22SR-H — электронная плата силовой части индукционной варочной поверхности. Модуль участвует в преобразовании и коммутации электрической энергии для работы индукционной зоны нагрева и взаимодействует с управляющей электроникой прибора.

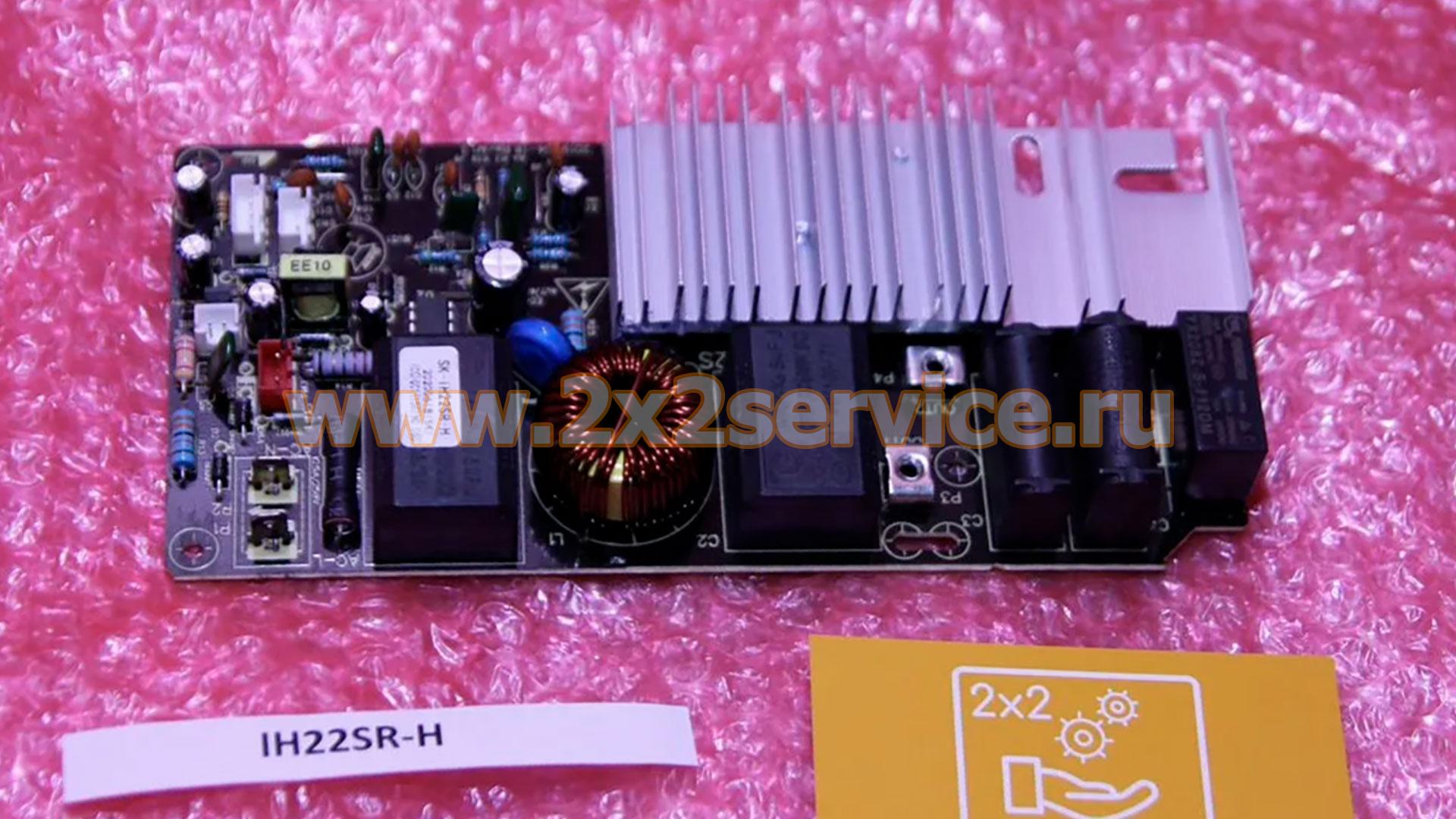

На представленном экземпляре присутствует маркировка SK-IH22SR-H. По конструкции плата относится именно к силовой электронике: на ней установлены силовые полупроводниковые элементы с алюминиевым радиатором охлаждения, тороидальный дроссель, плёночные конденсаторы, реле, элементы сетевого питания и управляющая электроника.
Основные характеристики:
- тип детали: силовой электронный модуль;
- назначение: индукционная варочная поверхность;
- бренд применения: Weissgauff;
- маркировка модуля: IH22SR-H / SK-IH22SR-H;
- охлаждение силовой части: алюминиевый радиатор;
- силовой дроссель: есть;
- релейная коммутация: есть;
- встроенная низковольтная часть питания: есть;
- пользовательская индикация: отсутствует;
- сенсорное управление: отсутствует;
- состояние: новое (демонтаж).
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Как правильно подобрать модуль
Перед заказом необходимо сверить:
- маркировку IH22SR-H / SK-IH22SR-H;
- модель варочной поверхности;
- внешний вид старой платы;
- расположение радиатора и силовых элементов;
- конфигурацию реле и конденсаторов;
- расположение силовых контактов;
- количество и расположение управляющих разъёмов.
Похожая конструкция платы ещё не означает совместимость. В поиске встречается, например, близкое обозначение SK-IH22SR-L, но это уже другое исполнение, поэтому объединять его с IH22SR-H без схемы или каталога производителя нельзя.
Причины неисправности / диагностика
Неисправность силового модуля может проявляться отсутствием нагрева соответствующей зоны, ошибками индукционной системы, отключением при попытке запуска нагрева или нестабильной работой варочной поверхности.
При этом аналогичные симптомы могут быть вызваны индукционной катушкой, температурным датчиком, сетевым питанием, интерфейсной платой или соединениями между электронными узлами. Перед заменой рекомендуется провести диагностику.
Монтаж
Перед заменой модуля варочную поверхность необходимо полностью отключить от электросети. Следует учитывать, что элементы силовой части и конденсаторы могут сохранять опасный заряд после отключения питания.
Перед демонтажем старой платы рекомендуется зафиксировать расположение всех силовых и управляющих соединений. При отсутствии опыта ремонта индукционной техники замену силового модуля рекомендуется поручить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 800 г
Габариты в упаковке: 30.00 × 20.00 × 5.00 см
