Модуль сенсорного управления и индикации варочной поверхности Vestel, Zigmund & Shtain (32023748)

Бренд: Vestel

Подходит для: Vestel, Schaub Lorenz,

Вид запчасти: Модуль, плата, панель управления

Состояние: Новое (демонтаж)

3 630 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

Модуль сенсорного управления и индикации варочной поверхности Vestel, Zigmund & Shtain 32023748 FR07 — оригинальная электронная плата пользовательского интерфейса, предназначенная для управления функциями электрической варочной поверхности и отображения выбранных режимов работы.

Заводское каталожное описание Vestel 32023748 — VSTL IND TC FR07 4H SCHIEBEREGLER LOW STANDBY. Деталь относится к семейству FR07, рассчитана на интерфейс четырёхзонной варочной поверхности и имеет слайдерное сенсорное управление.

Основные характеристики:

тип детали: сенсорный модуль управления и индикации;
назначение: электрическая / стеклокерамическая варочная поверхность;
производитель: Vestel;
оригинальный номер: 32023748;
семейство электронной платы: FR07;
каталожное обозначение: VSTL IND TC FR07 4H SCHIEBEREGLER LOW STANDBY;
количество зон управления по каталожному обозначению: 4;
тип пользовательского управления: сенсорное;
слайдерное управление: предусмотрено;
цифровая индикация: есть;
звуковой сигнализатор: есть;
силовая коммутационная часть: отсутствует;
состояние: новое (демонтаж).

Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.

Совместимость

Модуль Vestel 32023748 применяется в варочных поверхностях OEM-платформы Vestel. Каталог подтверждает использование детали в технике Vestfrost и Inventum, причём для 32023748 указано более 12 совместимых приборов.

При подборе необходимо в первую очередь сверять оригинальный номер 32023748, семейство платы FR07, внешний вид модуля и точную модель варочной поверхности.

Особенности конструкции

32023748 является именно пользовательской сенсорной платой, а не силовым модулем.

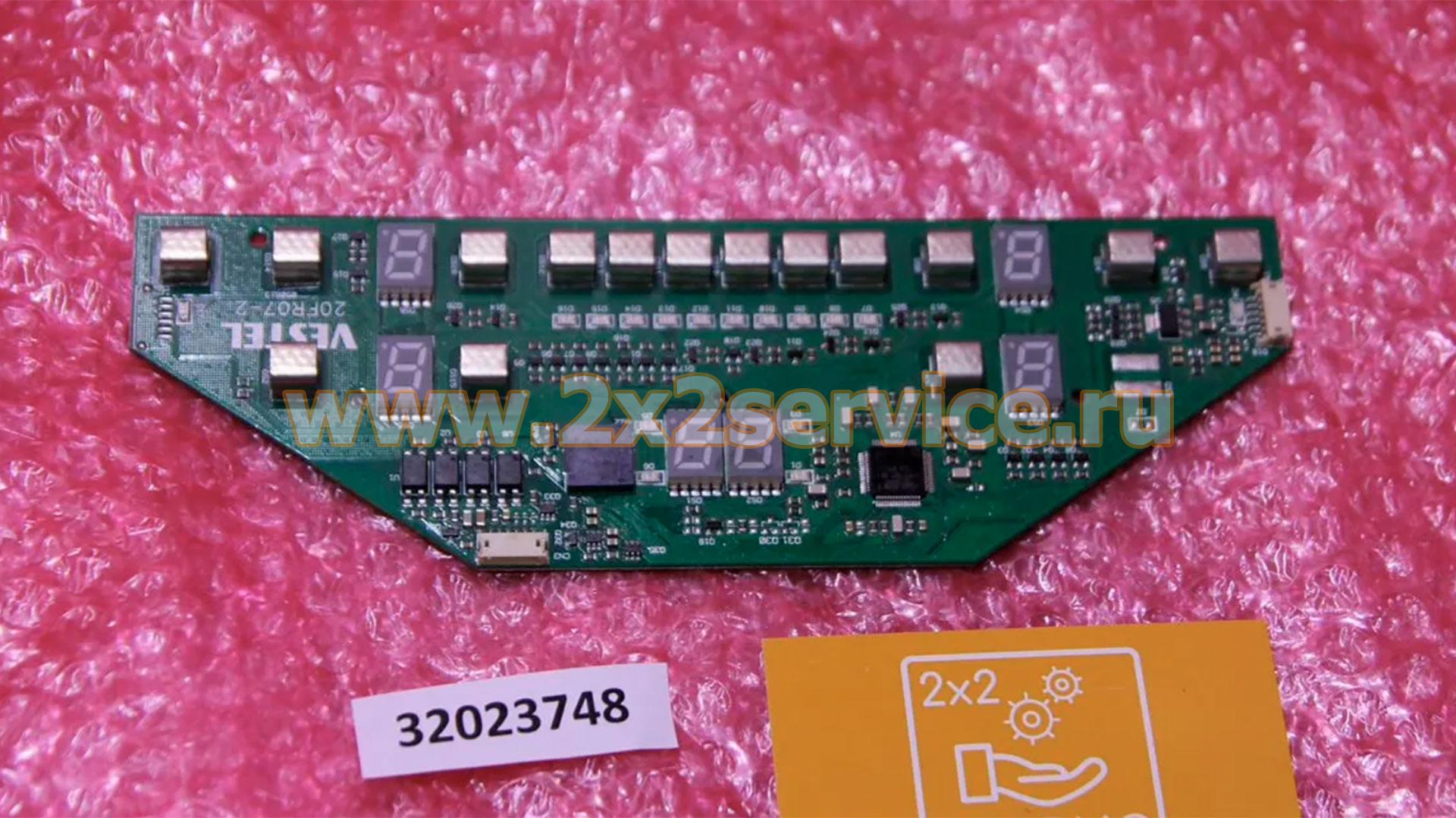

На плате расположены:

цифровые индикаторы зон нагрева;
центральная двухразрядная индикация;
сенсорные площадки управления;
электронная управляющая часть;
разъёмы связи с другими модулями;
звуковой сигнализатор.

В силовой коммутации конфорок эта плата непосредственно не участвует — для этого в варочной поверхности используется отдельная силовая электроника.

Обозначение 4H в заводском описании в контексте варочной поверхности соответствует исполнению для четырёх зон нагрева.

Как правильно подобрать модуль

Перед заказом необходимо сверить:

оригинальный номер 32023748;
обозначение семейства FR07;
количество зон управления;
форму печатной платы;
расположение цифровых индикаторов;
конфигурацию сенсорных элементов;
разъёмы;
модель варочной поверхности.

Для интерфейсных плат Vestel особенно важно не ориентироваться только на похожее расположение индикаторов. Соседние семейства FR02, FR05, FR25, FR26, FR27 имеют собственные каталожные номера и различаются аппаратным исполнением. Каталог Vestel действительно разделяет такие модули по семействам FR.

Причины неисправности / диагностика

При неисправности модуля могут не реагировать отдельные сенсорные клавиши или слайдер, отсутствовать либо некорректно работать индикация, не выбираться зона нагрева или уровень мощности.

Если конфорка выбирается и индикация работает нормально, но нагрев отсутствует, причиной может быть не 32023748, а силовая плата, нагревательный элемент, датчик или соединения между модулями.

Монтаж

Перед заменой модуля варочную поверхность необходимо полностью отключить от электросети.

При установке особенно важно правильно расположить сенсорную плату относительно стеклокерамической панели: изменение расстояния или положения сенсорных зон может привести к некорректной реакции управления.

Разъёмы необходимо подключать строго в штатные положения. При отсутствии опыта ремонта электронной части варочных поверхностей замену рекомендуется поручить специалисту.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
