Модуль сенсорного управления и индикации варочной поверхности Midea, Kuppersberg (17166000003822)
Описание
Модуль сенсорного управления и индикации варочной поверхности Midea, Kuppersberg 17166000003822 — электронная плата пользовательского интерфейса индукционной варочной поверхности. Модуль предназначен для обработки команд пользователя, отображения уровней мощности и режимов работы, а также обмена управляющими сигналами с другими электронными узлами прибора.
Каталожный номер 17166000003822 в сервисной документации обозначается как DISPLAY BOARD. Силовые платы индукционной системы являются отдельными узлами и имеют другие номера.
Основные характеристики:
- тип детали: модуль сенсорного управления и индикации;
- назначение: индукционная варочная поверхность;
- номер детали: 17166000003822;
- маркировка исполнения: D-IF7016B2-A1-0;
- тип модуля: Display Board / плата пользовательского интерфейса;
- цифровая индикация: есть;
- сенсорное управление: есть;
- звуковой сигнализатор: есть;
- силовая инверторная часть: отсутствует;
- состояние: новое (демонтаж).
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Совместимость
- Panasonic KY-R645ELMPQ-MY;
- Euromaid CI6SE1.
Также номер продаётся как Touch Control Display Board для техники Euro.
Таким образом, это явно OEM-плата унифицированной платформы, применяемая под несколькими торговыми марками.
Особенности конструкции

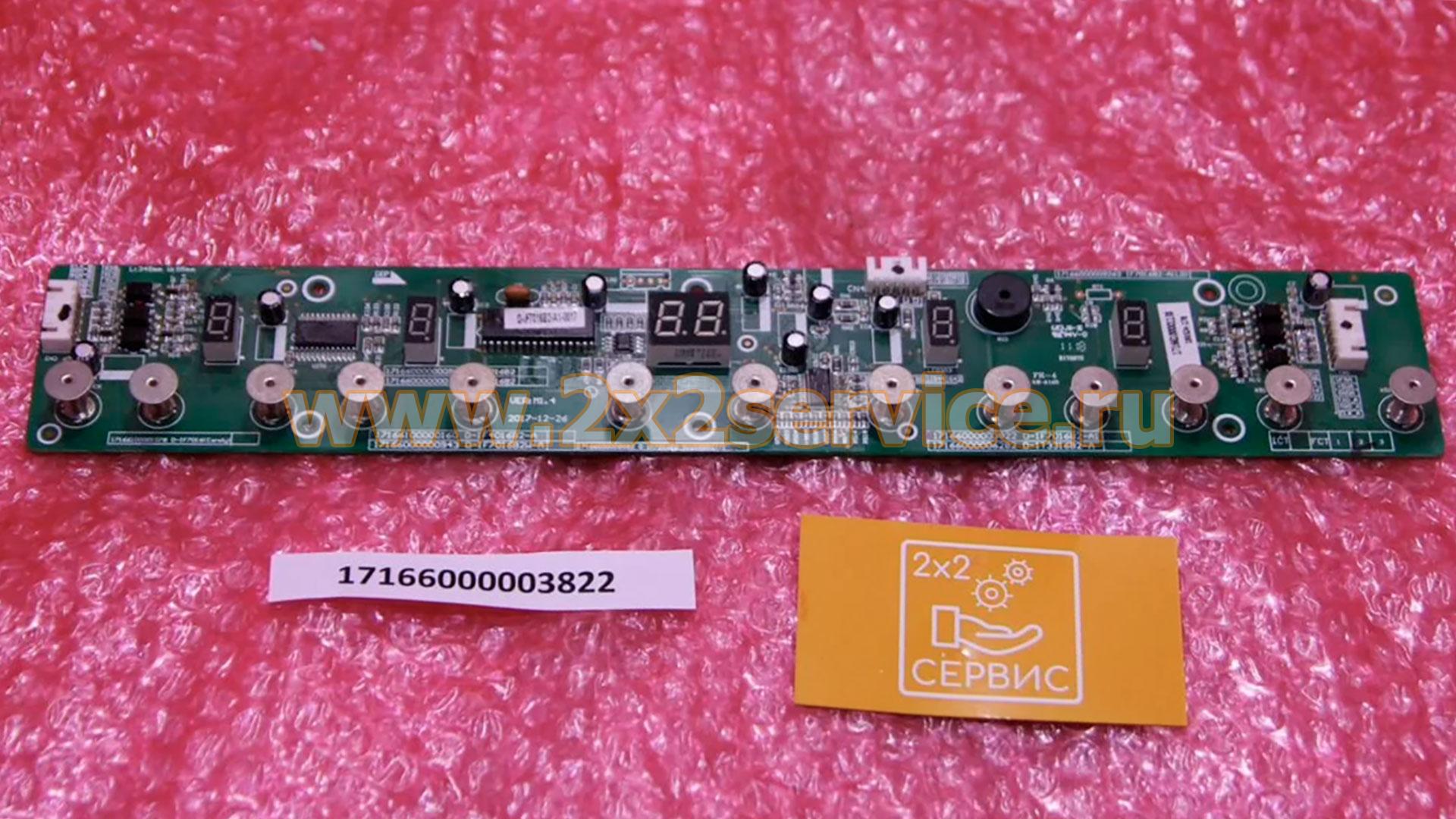

17166000003822 представляет собой интерфейсную плату варочной поверхности. На представленном экземпляре расположены цифровые индикаторы, сенсорные элементы управления, микроконтроллерная электроника и звуковой сигнализатор.
Это не основной силовой блок и не инверторная плата.
Как правильно подобрать модуль
При подборе необходимо сверить:
- номер 17166000003822;
- маркировку D-IF7016B2-A1-0;
- модель варочной поверхности;
- сервисный / продуктовый код прибора;
- форму и размеры платы;
- расположение сенсорных элементов и индикаторов;
- разъёмы и контактные площадки;
- внешний вид обеих сторон платы.
То, что номер 17166000003822 применяется под разными брендами, делает сам номер детали особенно важным идентификатором. При этом визуально похожую плату с другим номером автоматически считать совместимой нельзя.
Причины неисправности / диагностика
При неисправности интерфейсного модуля могут отсутствовать или некорректно работать индикация и сенсорное управление, отдельные команды могут не выполняться либо варочная поверхность может полностью перестать реагировать на действия пользователя.
Отсутствие нагрева одной или нескольких зон само по себе не указывает на неисправность 17166000003822: силовые функции выполняются отдельными платами. Например, в сервисной схеме Panasonic для той же платформы предусмотрены две отдельные POWER BOARD.
Монтаж
Перед заменой модуля варочную поверхность необходимо полностью отключить от электросети. При установке следует правильно расположить плату относительно панели управления и подключить все разъёмы в штатные положения.
При отсутствии опыта ремонта электронной части индукционных варочных поверхностей замену рекомендуется поручить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 800 г
Габариты в упаковке: 30.00 × 20.00 × 5.00 см
