Модуль управления варочной поверхности Delvento V60D14S005 (K10073500700.03)
Описание
Модуль управления варочной поверхности Delvento V60D14S005 K10073500700.03 — электронный блок управления электрической варочной поверхностью, объединяющий пользовательский интерфейс, цифровую индикацию, управляющую электронику и релейную коммутационную часть.
Основные характеристики:
- тип детали: электронный модуль / блок управления;
- назначение: электрическая варочная поверхность;
- бренд техники: Delvento;
- производитель электронного модуля: OKIDA;
- обозначение модуля: VTR6A;
- номер: K10073500700.03;
- сервисный номер: H35-30-400-067;
- напряжение питания по маркировке: 180–240 В AC;
- частота: 50/60 Гц;
- температурная категория маркировки: T105;
- встроенная цифровая индикация;
- встроенная релейная коммутационная часть;
- состояние: новое (демонтаж).
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Совместимость
Подтверждённое применение:
- Delvento V60D14S005.
Особенности конструкции
Модуль выполнен как комбинированный электронный блок.

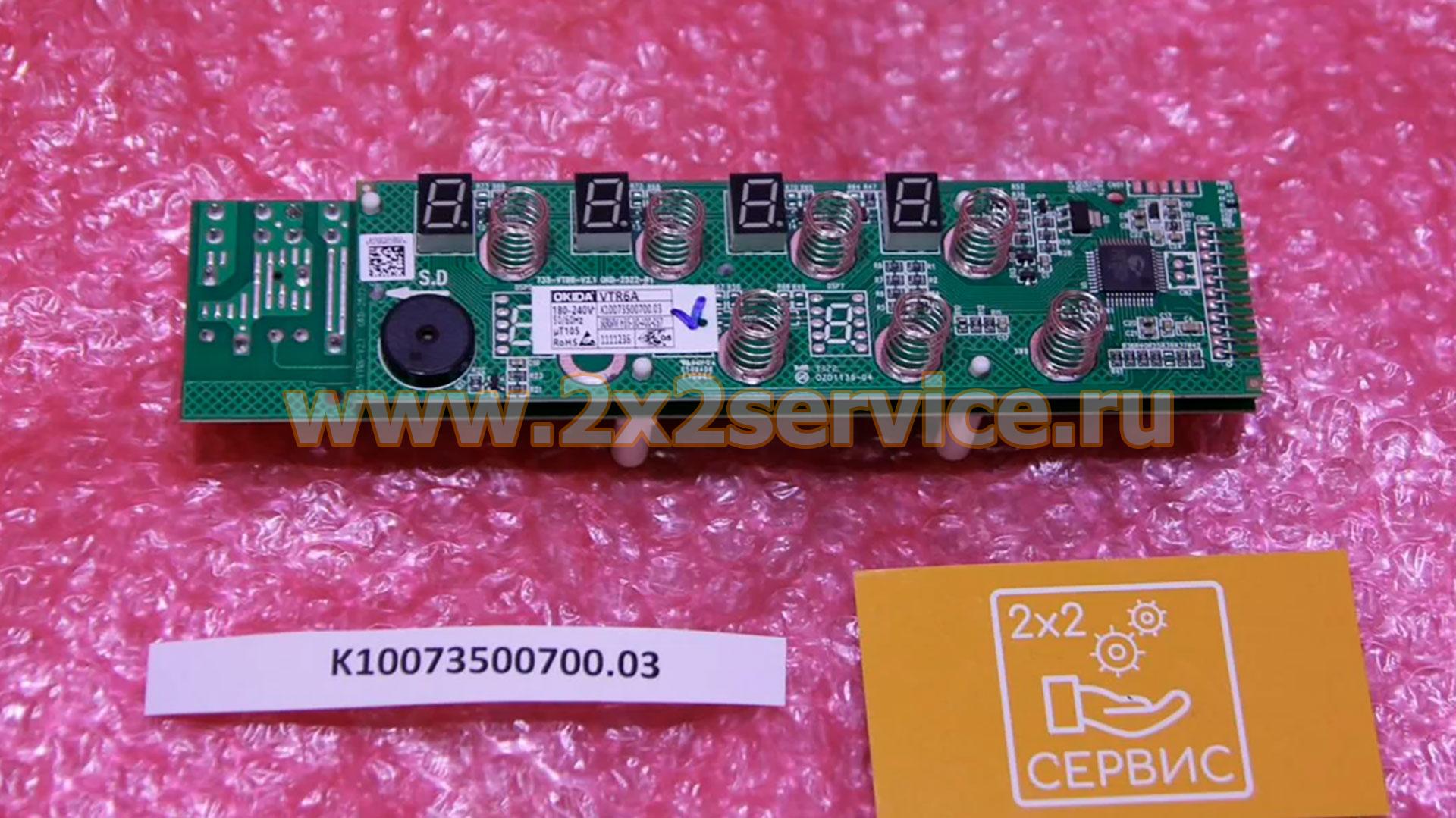

На интерфейсной стороне расположены:
- цифровые индикаторы;
- элементы управления;
- микроконтроллер;
- звуковой сигнализатор.
На обратной стороне размещены:
- электромеханические реле;
- источник питания;
- элементы коммутации и подключения нагрузки.
Таким образом, это не отдельная плата индикации и не исключительно силовой модуль — управляющая и релейная части объединены в одном узле.
На заводской наклейке представленного экземпляра читаются обозначения OKIDA VTR6A, K10073500700.03, а также параметры 180–240 V, 50/60 Hz, T105.
Как правильно подобрать модуль управления
Перед покупкой рекомендуется сверить:
- номер K10073500700.03;
- сервисный номер H35-30-400-067;
- обозначение OKIDA VTR6A;
- модель варочной поверхности V60D14S005;
- электрические параметры;
- расположение разъёмов;
- конфигурацию реле, индикаторов и элементов управления;
- внешний вид старого и приобретаемого модулей.
Особенно важно не ориентироваться только на обозначение семейства VTR6: существуют другие платы VTR6 с иными номерами и применением.
Причины неисправности / диагностика
При неисправности модуля могут не работать отдельные зоны нагрева, отсутствовать или некорректно работать индикация, органы управления могут не реагировать на команды, либо варочная поверхность может полностью перестать включаться.
Похожие симптомы могут возникать при неисправности конфорок, проводки, датчиков или цепей питания, поэтому перед заменой электронного блока рекомендуется провести диагностику.
Монтаж
Перед заменой модуля варочную поверхность необходимо полностью отключить от электросети. Все разъёмы и силовые подключения следует устанавливать в штатные положения в соответствии со схемой прибора.
При отсутствии опыта ремонта электрических варочных поверхностей замену электронного модуля рекомендуется поручить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 800 г
Габариты в упаковке: 40.00 × 10.00 × 10.00 см
Применение
Delvento V60D14S005
