Релейный модуль управления варочной поверхности Bosch, Siemens (11020241)
Описание

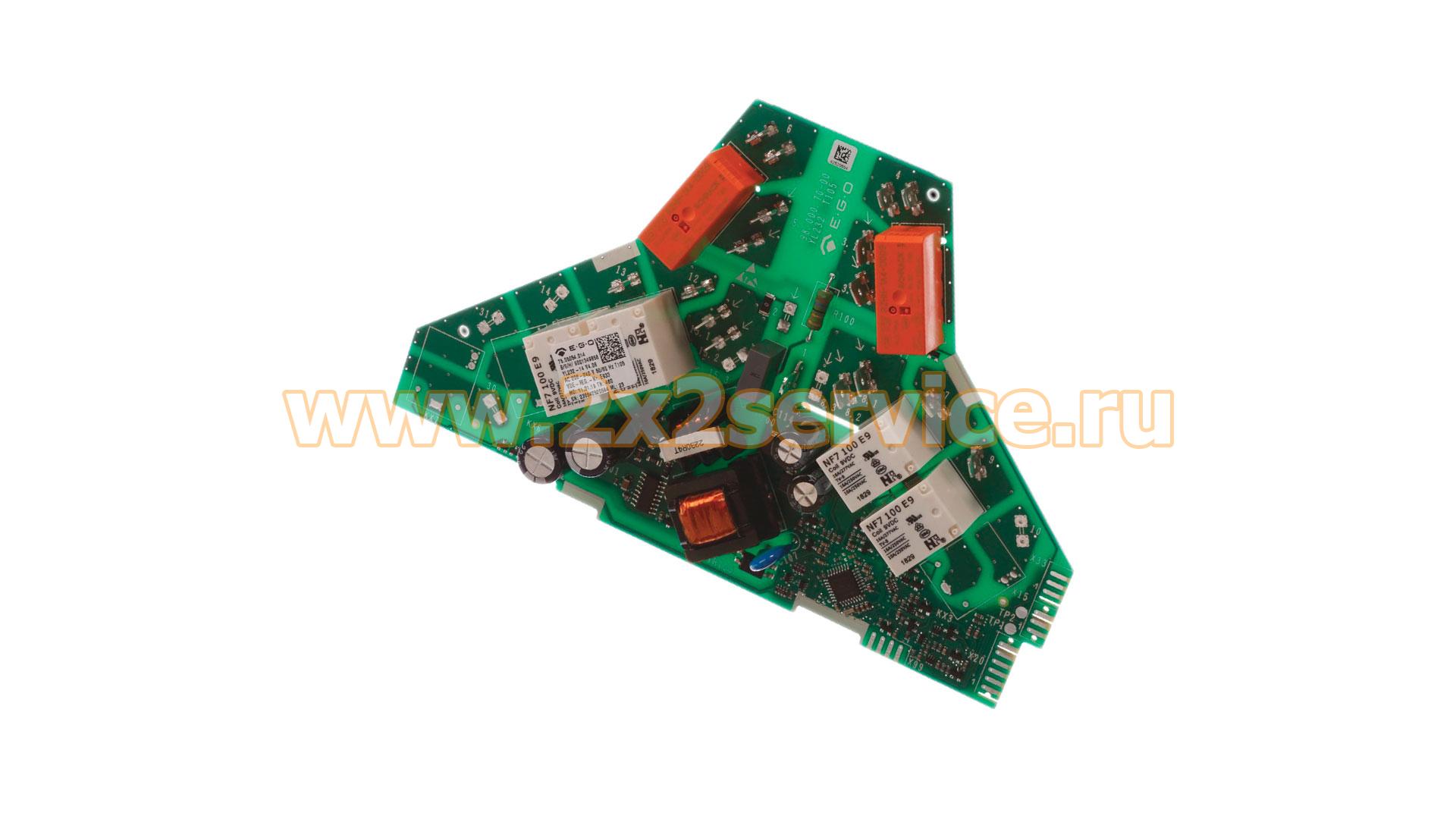

Релейный модуль управления варочной поверхности Bosch, Siemens 11020241 — оригинальная силовая электронная плата BSH, предназначенная для коммутации нагревательных зон электрических и стеклокерамических варочных поверхностей. В официальном каталоге Bosch деталь обозначена как Module-relay / relaisboard YL232-14 N17. Номер 11020241 является актуальной заменой для ранее применявшегося номера 12014669.
Основные характеристики:
- тип детали: релейный модуль / силовая плата управления;
- назначение: электрическая варочная поверхность;
- оригинальный номер BSH: 11020241;
- заменяемый оригинальный номер: 12014669;
- обозначение платы: YL232-14 N17;
- маркировка E.G.O.: 75.05054.014;
- дополнительные маркировки, указанные на имеющейся детали: 9001257008, 9001349858;
- бренды применения: Bosch, Siemens и другие марки группы BSH при подтверждённой совместимости;
- состояние: новое (демонтаж).
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Совместимость
- PKE611B17E/02;
- PKE611B17E/03;
- PKE611D17A/02;
- PKE611D17E/02;
- PKE611D17X/02;
- PKE611F17Q/02;
- PKE611F17Q/03;
- PKE611FN1E/02;
- PKE611FP1E/01;
- PKE611FP1E/02;
- PKE611K17A/02;
- PKE645B17/02;
- PKE645B17/03;
- PKE645B17E/02;
- PKE645D17E/02;
- PKE645D17X/02;
- PKE645FN1E/02;
- PKE645FN1E/03.
Оригинальный модуль 11020241 также применяется в технике Siemens, Neff и других марок BSH, однако совместимость необходимо проверять по полному E-Nr. прибора с индексом исполнения после косой черты. Именно такой способ проверки использует официальный каталог Bosch.
Особенности конструкции
Модуль представляет собой релейную силовую плату, которая коммутирует питание нагревательных элементов варочной поверхности.
На платах данного типа встречается маркировка E.G.O. 75.05054.014 и обозначения семейства YL232-14. Маркировка 9001349858 также подтверждается для электронных модулей с E.G.O. 75.05054.014.
Как правильно подобрать модуль управления
Перед заказом необходимо сверить:
- номер 11020241;
- при наличии — старый номер 12014669;
- полный E-Nr. варочной поверхности, включая индекс после
/; - маркировку YL232-14 N17;
- маркировку E.G.O. и номера на установленной плате;
- расположение разъёмов и силовых контактов.
Для электронных модулей одного внешнего сходства недостаточно. Даже близкие по конструкции платы могут иметь другое исполнение или предназначаться для другой конфигурации нагревательных зон.
Причины неисправности / диагностика
При неисправности релейного модуля одна или несколько конфорок могут не включаться, не отключаться, работать некорректно либо варочная поверхность может выдавать ошибку. Однако аналогичные симптомы возможны также при неисправности конфорки, переключающего элемента, датчиков, соединений или цепей питания, поэтому перед заменой платы рекомендуется провести диагностику.
Монтаж
Перед заменой модуля варочную поверхность необходимо полностью отключить от электросети. Разъёмы и силовые провода следует подключать строго в штатном положении. Ошибка подключения может привести к повреждению электронной платы или других компонентов. При отсутствии опыта ремонта электрических варочных поверхностей замену рекомендуется поручить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 800 г
Габариты в упаковке: 40.00 × 20.00 × 5.00 см
Применение
Bosch PKE611B17E/02 Bosch PKE611B17E/03 Bosch PKE611D17A/02 Bosch PKE611D17E/02 Bosch PKE611D17X/02 Bosch PKE611F17Q/02 Bosch PKE611F17Q/03 Bosch PKE611FN1E/02 Bosch PKE611FP1E/01 Bosch PKE611FP1E/02 Bosch PKE611K17A/02 Bosch PKE645B17/02 Bosch PKE645B17/03 Bosch PKE645B17E/02 Bosch PKE645D17E/02 Bosch PKE645D17X/02 Bosch PKE645FN1E/02 Bosch PKE645FN1E/03 и др.
