Плата питания и управления духового шкафа Haier (0291800127J)
Описание
Плата питания и управления духового шкафа Haier 0291800127J — электронный модуль силовой и управляющей части духового шкафа. Плата содержит цепь питания, силовые реле и управляющую электронику для коммутации исполнительных узлов прибора.
Это отдельная электронная плата без дисплея, кнопок и других элементов пользовательского интерфейса. При подборе необходимо ориентироваться прежде всего на полный номер 0291800127J, модель и идентификационные данные духового шкафа.
Основные характеристики
- Тип детали: плата питания и управления
- Тип узла: силовая / исполнительная электронная плата управления
- Бренд техники: Haier
- OEM / парт-номер: 0291800127J
- Маркировка конкретной платы: V13204
- Маркировка исполнения конкретного экземпляра: V1.0.3 A1DD
- Надпись на печатной плате: CANDY_TAD_POWER_BOOM00
- Силовая часть: присутствует
- Дисплейная / интерфейсная часть: отсутствует
- Состояние: Новое
- Назначение: питание управляющей электроники и коммутация исполнительных цепей духового шкафа
Оригинальные номера и маркировки

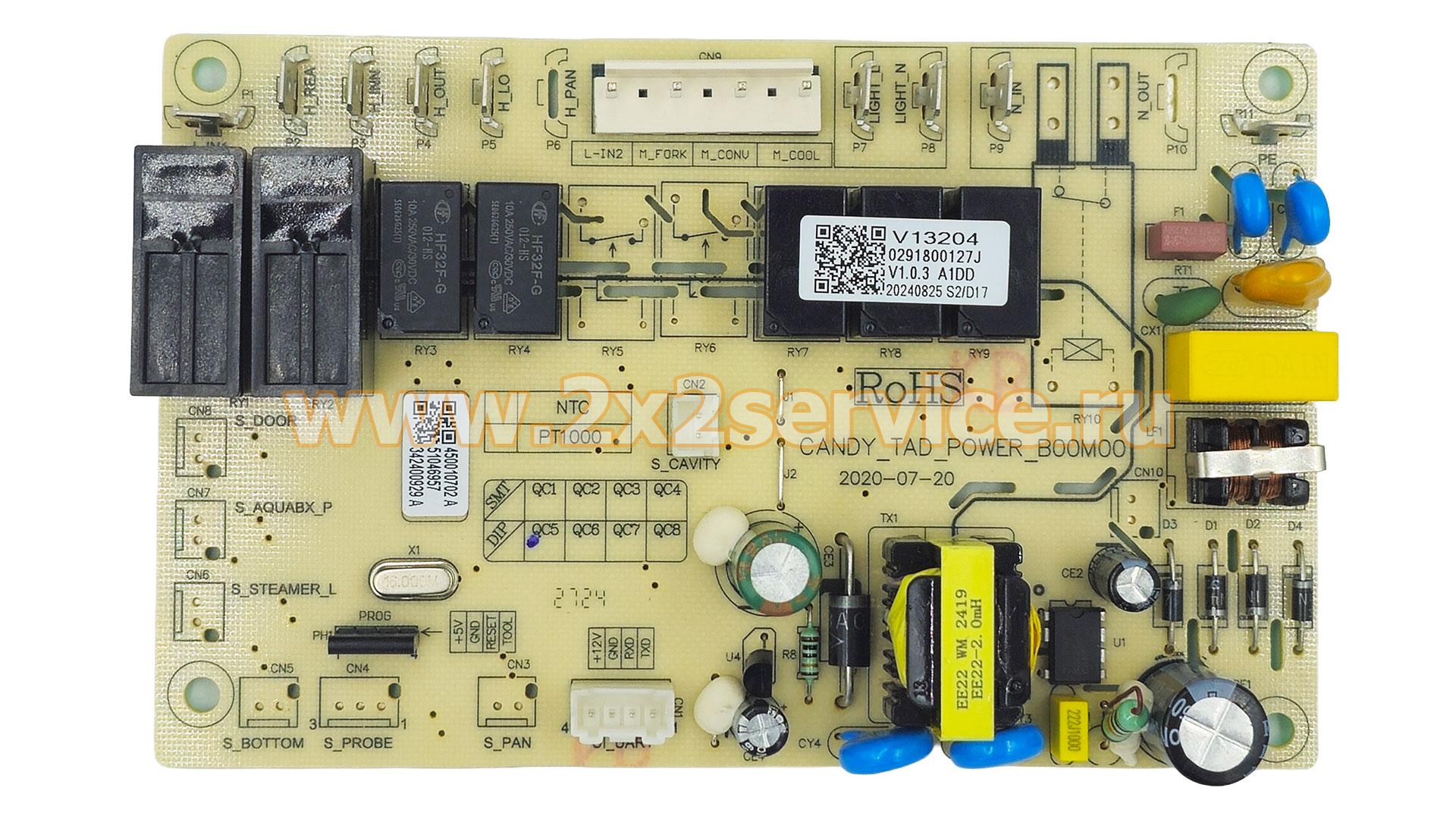

0291800127J — основной номер готового электронного модуля, указанный непосредственно на наклейке конкретной платы.
V13204 — маркировка, присутствующая на конкретном экземпляре.
На данном экземпляре также указаны:
- V1.0.3 A1DD
- 20240825 S2 (D17)
- CANDY_TAD_POWER_BOOM00
Назначение
Плата является силовой и управляющей частью электронной системы духового шкафа. Она получает управляющие сигналы и обеспечивает коммутацию подключённых исполнительных цепей посредством установленных на плате реле и электронной схемы управления.
Конкретный набор задействованных выходов зависит от исполнения духового шкафа.
Особенности конструкции

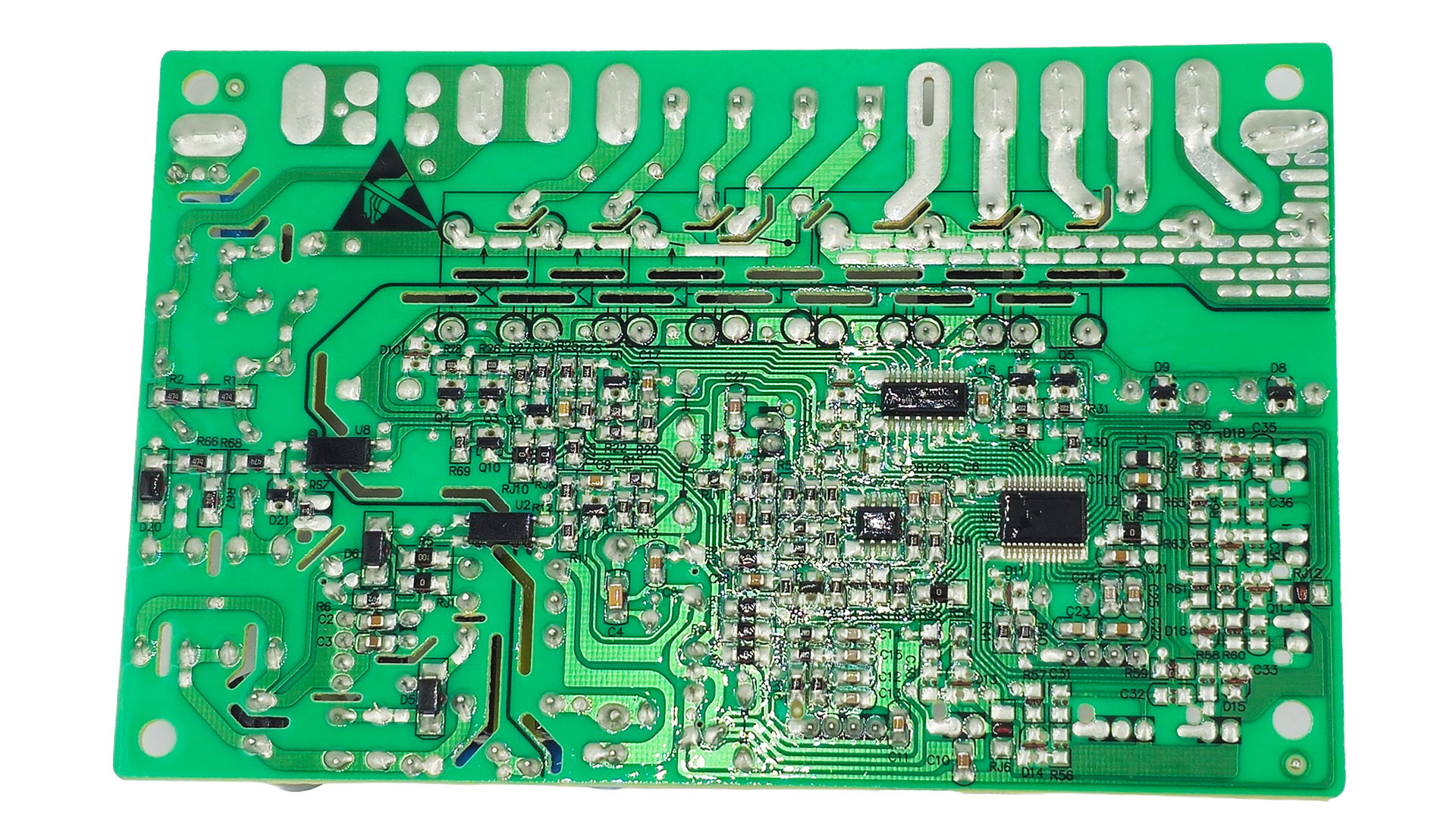

На плате присутствуют силовые реле, элементы сетевой части источника питания, управляющая электроника и несколько разъёмов для подключения узлов духового шкафа.
Дисплей, кнопки и органы пользовательского управления на данной плате отсутствуют, поэтому её не следует описывать как дисплейный модуль, модуль индикации или пользовательскую панель управления.
Совместимость
Плата предназначена для духовых шкафов Haier, в которых по сервисной документации применяется модуль 0291800127J.
Исполнения 0291800127A и 0291800127H нельзя автоматически считать взаимозаменяемыми с 0291800127J только из-за одинаковой базовой маркировки V13204 или внешнего сходства плат.
Как правильно подобрать модуль
Перед заказом необходимо сверить полный номер 0291800127J с маркировкой установленной платы, модель духового шкафа и данные заводской таблички техники.
Дополнительно рекомендуется сравнить маркировку V13204, исполнение платы, расположение разъёмов и внешний вид электронного модуля.
Особенно важно учитывать буквенный индекс в конце номера: 0291800127J необходимо отличать от 0291800127A и 0291800127H.
Причины неисправности
Неисправность платы может быть связана с повреждением сетевой части источника питания, силовых реле, электронных компонентов или токоведущих дорожек, а также с перегрузкой или коротким замыканием в подключённых исполнительных цепях.
Перед заменой модуля желательно проверить подключаемые к нему узлы и проводку, чтобы исключить повторное повреждение новой платы.
Монтаж
Перед заменой духовой шкаф необходимо полностью отключить от электросети. Разъёмы рекомендуется переносить на новую плату последовательно, предварительно зафиксировав расположение проводов.
Установку электронного модуля желательно выполнять после проверки питающих и исполнительных цепей прибора.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 500 г
Габариты в упаковке: 20.00 × 10.00 × 5.00 см
