Плата питания и управления духового шкафа Haier (0291800127H)

Бренд: Haier

Подходит для: Haier,

Вид запчасти: Модуль, плата, панель управления

Состояние: Новое

2 650 руб.

Цена только для интернет-магазина

- + Добавить в корзину

Купить в 1 клик

Описание

Плата питания и управления духового шкафа Haier 0291800127H — электронный силовой модуль для совместимого встраиваемого электрического духового шкафа Haier. Плата участвует в питании и управлении электронными и исполнительными цепями прибора.

Для 0291800127H подтверждено применение в духовом шкафу Haier HOQ-K4AAN3GB.

Основные характеристики

Тип детали: плата питания и управления
Тип модуля: силовой электронный модуль
Бренд совместимой техники: Haier
Оригинальный каталожный номер: 0291800127H
Маркировка платы: YUN7_POWER-S_BO2MO1
Дополнительная маркировка: V13204
Назначение: встраиваемые электрические духовые шкафы
Подтверждённая модель: Haier HOQ-K4AAN3GB
Подбор: по номеру модуля, полной модели духовки и заводскому коду прибора

Оригинальные номера и маркировки

0291800127H — каталожный номер модуля Haier.

На плате / в специализированных каталогах также встречаются обозначения:

YUN7_POWER-S_BO2MO1
V13204

Эти обозначения следует рассматривать как маркировки электронного модуля или аппаратной платформы, а не как дополнительные OEM-номера Haier.

Не объединять автоматически с:

0291800127A
0291800127D
0291800127E

Совпадение основной цифровой части 0291800127 не подтверждает взаимозаменяемость различных буквенных исполнений.

Назначение

0291800127H является платой питания и управления электронной системы духового шкафа.

Модуль обеспечивает работу соответствующих электрических и управляющих цепей и взаимодействует с другими узлами духовки.

Не следует путать данную плату с:

дисплейным модулем;
платой индикации;
сенсорной панелью;
пользовательским интерфейсом.

Это отдельный силовой электронный модуль.

Особенности конструкции

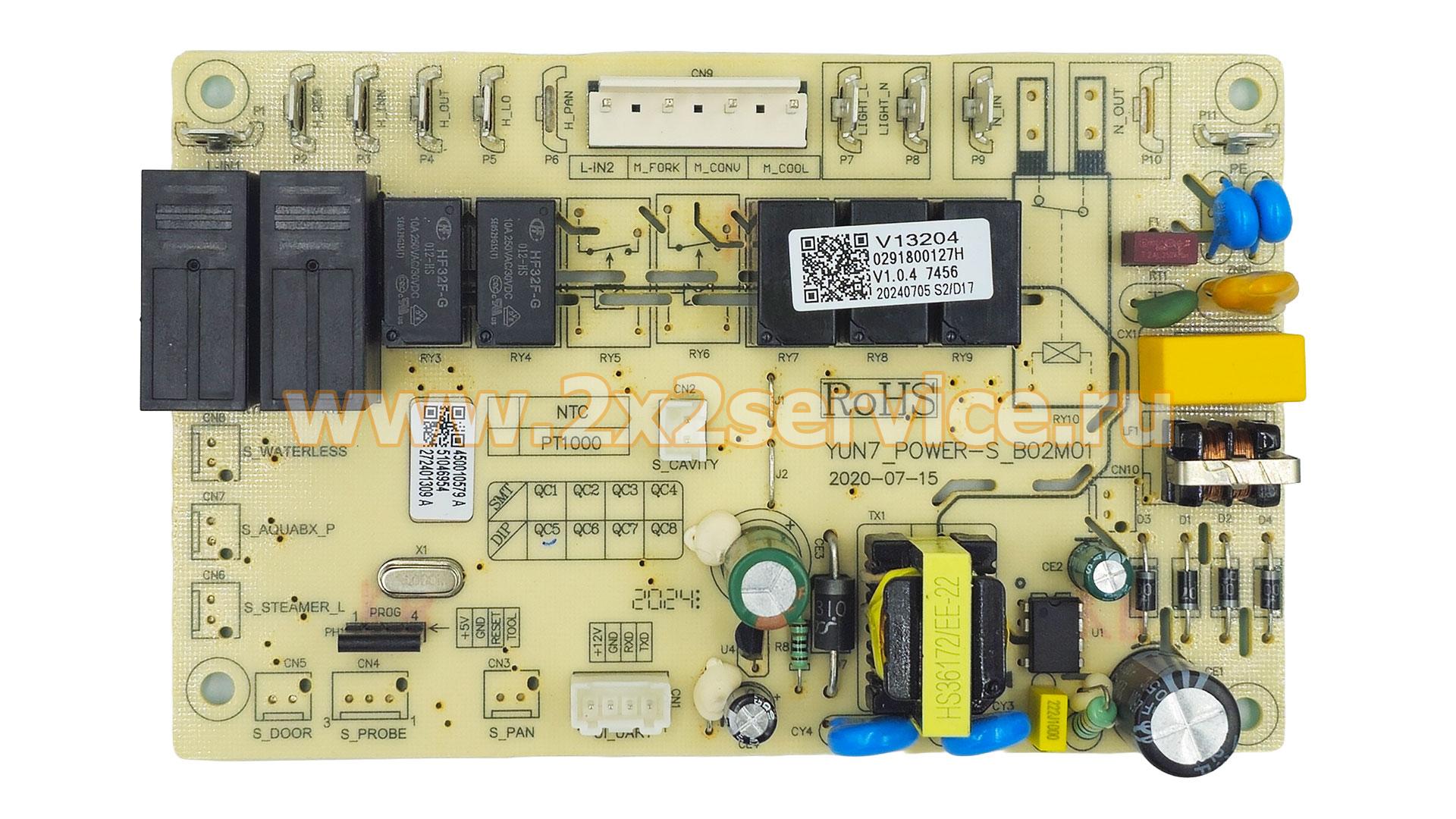

Для данного исполнения подтверждена маркировка:

YUN7_POWER-S_BO2MO1 V13204

При подборе электронного модуля необходимо учитывать не только форму платы и расположение разъёмов, но и полный номер 0291800127H.

Буква H является частью каталожного номера и не должна отбрасываться при подборе.

Внешне похожие платы 0291800127A, 0291800127D и 0291800127E могут иметь другое аппаратное или программное исполнение.

Совместимость

Надёжно подтверждено применение:

Haier HOQ-K4AAN3GB

Для этой модели также встречается заводской код семейства:

FY001XE09

и региональное исполнение:

FY001XE09RU

При подборе желательно сверить одновременно:

модель HOQ-K4AAN3GB;
заводской код прибора;
каталожный номер 0291800127H;
маркировки установленной платы.

В руководстве Haier серия HOQ-K4AAN3 также включает модели:

HOQ-K4AAN3BX
HOQ-K4AAN3WB
HOQ-K4AAN3GG

Однако прямого подтверждения применения 0291800127H именно в этих трёх исполнениях не найдено, поэтому в опубликованный список совместимости их добавлять не следует.

Как правильно подобрать

Перед заказом необходимо проверить:

номер старого модуля — 0291800127H;
полную модель духовки;
заводской код прибора;
маркировку YUN7_POWER-S_BO2MO1;
маркировку V13204, если она присутствует;
количество и расположение разъёмов;
фотографии старой и предлагаемой платы.

Особенно важно не подбирать электронный модуль только по первым цифрам номера 0291800127.

Например, 0291800127A и 0291800127H являются отдельно каталогизируемыми деталями, и подтверждённой взаимозаменяемости между ними нет.

Причины неисправности / диагностика

Возможные признаки неисправности платы питания и управления:

духовой шкаф не включается;
электронная система не получает питание;
духовка не запускает отдельные функции;
исполнительные элементы не включаются;
прибор самопроизвольно отключается;
на плате видны следы перегрева или повреждения компонентов;
возникают ошибки управления.

Такие симптомы не подтверждают неисправность платы автоматически.

Перед заменой необходимо проверить:

сетевое питание;
проводку и соединения;
защитные и температурные элементы;
датчики;
дисплейный / интерфейсный модуль;
исполнительные элементы духовки.

При повреждении внешней нагрузки новая плата может повторно выйти из строя, поэтому желательно сначала установить причину неисправности.

Монтаж

Перед заменой духовой шкаф необходимо полностью отключить от электросети.

Рекомендуется до демонтажа старого модуля сфотографировать расположение всех разъёмов.

При установке:

подключать разъёмы только в соответствующие позиции;
не прикладывать усилие к плате и компонентам;
исключить попадание проводки на нагревающиеся части;
проверить фиксацию всех контактов;
соблюдать меры защиты электронных компонентов от статического электричества.

При отсутствии опыта диагностики и ремонта электронных модулей рекомендуется обратиться к специалисту.

Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.

Доставка осуществляется по всей России

Масса с упаковкой: 500 г

Габариты в упаковке: 20.00 × 10.00 × 5.00 см

Применение

HOQ-K4AAN3GB — FY001XE09 / FY001XE09RU
