Клеммная колодка плиты Gefest (SL210)
Описание

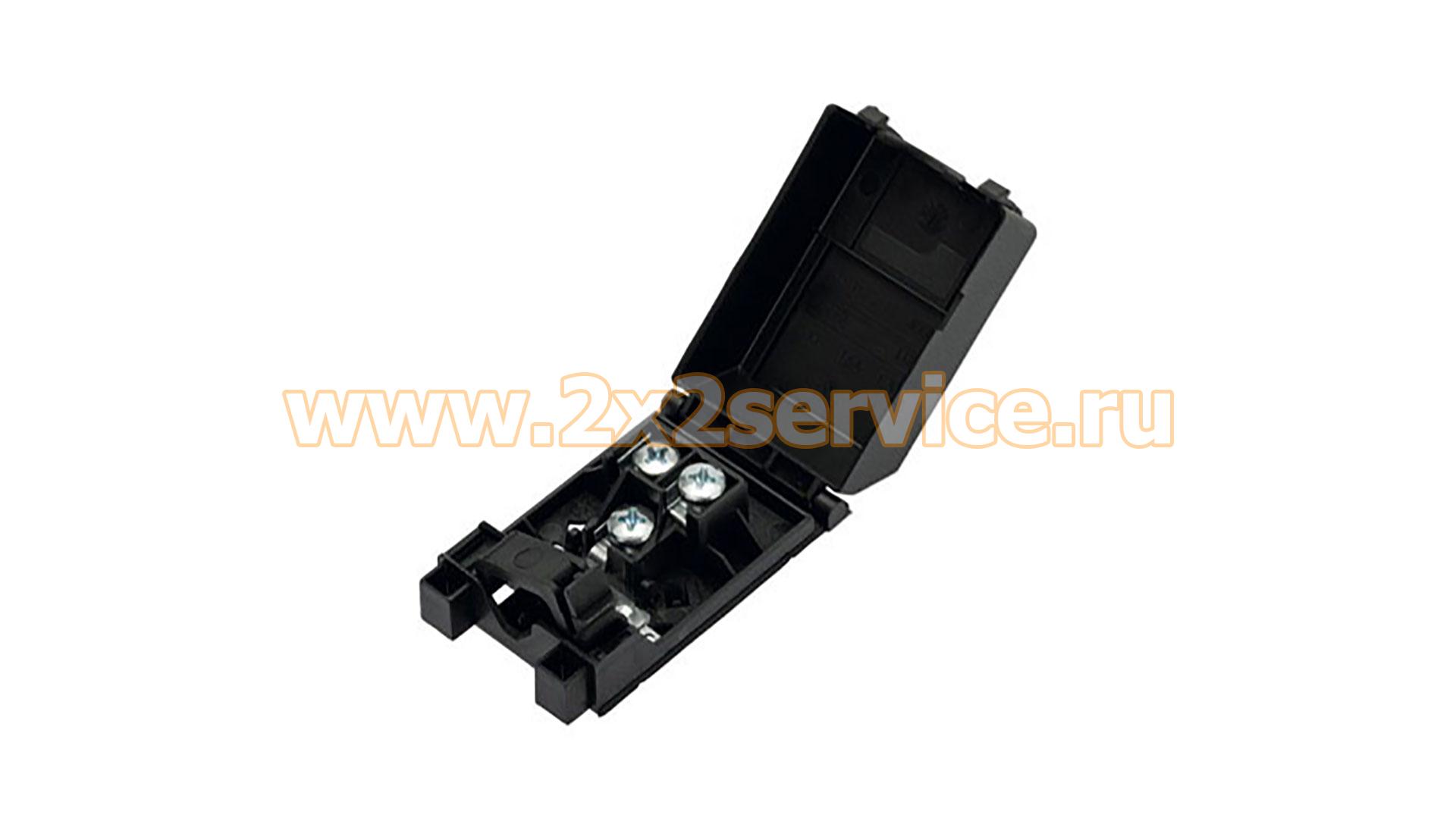

Клеммная колодка SL210 для плиты GEFEST предназначена для подключения сетевого питания и соединения электрических проводников техники. SL210 выполнена в виде закрытой соединительной коробки с двумя рабочими полюсами и отдельным контактом защитного заземления — 2P+E.
Конструкция с закрытым корпусом защищает контактный узел и обеспечивает фиксацию сетевого подключения внутри прибора.
Основные характеристики:
- тип детали: клеммная колодка / соединительная коробка;
- бренд техники: GEFEST (Гефест);
- тип / маркировка: SL210;
- количество полюсов: 2P+E — 2 полюса + защитное заземление;
- номинальное напряжение: 400 В AC;
- номинальный ток: 17,5 А;
- температурный класс: T125;
- допустимое сечение подключаемых проводников: 0,75–1,5 мм²;
- степень защиты: IP30.
Размеры
Согласно техническому чертежу производителя Nova Elektrik, основные размеры SL210 составляют:
- длина корпуса — около 65,3 мм;
- ширина — около 38,4 мм;
- высота — около 17 мм;
- крепёжные отверстия — Ø4,3 мм, 2 шт.;
- контактные выводы — Faston 6,3 × 0,8 мм.
Конструкция SL210
SL210 рассчитана на схему 2P+E, то есть имеет:
- два рабочих электрических полюса;
- отдельное подключение защитного заземления PE.
Корпус изготовлен из термостойкого полиамида PA6, а наружные контакты выполнены в виде плоских выводов 6,3 × 0,8 мм. Производитель указывает соответствие контактов стандарту EN 61210.
Как правильно подобрать клеммную колодку
Перед заказом необходимо сравнить:
- маркировку SL210;
- схему контактов 2P+E;
- расположение винтовых контактов;
- расположение Faston-выводов;
- форму и размеры корпуса;
- крепёжные отверстия;
- способ ввода и фиксации кабеля;
- параметры старой колодки;
- точную модель и модификацию плиты GEFEST.
Особенно важно не подбирать деталь только по внешнему сходству: клеммные коробки серий SL200, SL210 и других исполнений могут иметь похожее назначение, но отличаться электрической и механической конфигурацией.
Признаки неисправности
Клеммную колодку следует проверить при оплавлении корпуса, потемнении контактов, искрении, ослаблении соединений, повреждении выводов или перегреве проводов в месте подключения.
При замене повреждённой колодки необходимо также проверить состояние проводников и контактных наконечников. Ненадёжное или ослабленное соединение может вызвать повторный перегрев.
Установка и безопасность
Клеммная коробка находится непосредственно в цепи сетевого питания. Перед заменой плиту необходимо полностью отключить от электросети. Подключение проводов должно соответствовать электрической схеме конкретной модели, а защитный проводник PE должен подключаться к предназначенному для него контакту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России.
