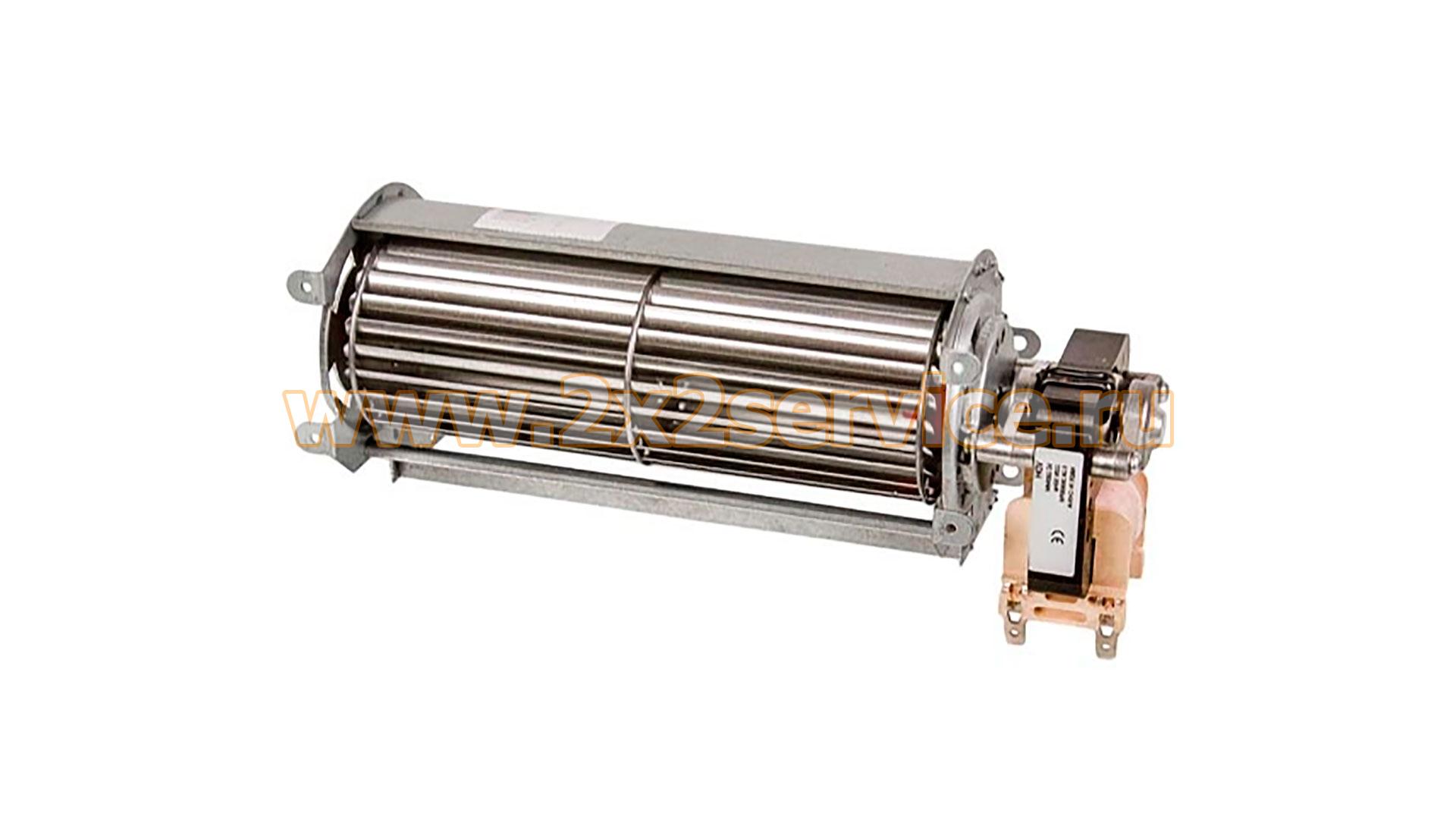

Вентилятор тангенциальный 28 Вт, крыльчатка Ø60×180 мм, правый (BW-1R)
Описание
Вентилятор тангенциальный BW-1R 28 Вт, крыльчатка Ø60×180 мм, правый предназначен для создания равномерного поперечного воздушного потока в холодильном, торговом, вентиляционном и другом оборудовании.
Вентилятор выполнен по тангенциальной схеме с цилиндрической крыльчаткой типа «беличье колесо». Размер 60×180 мм относится к рабочей крыльчатке: диаметр составляет около 60 мм, длина — около 180 мм.
Основные характеристики
- тип детали: тангенциальный / поперечно-поточный вентилятор;
- модель / маркировка: BW-1R;
- исполнение: правое;
- мощность: 28 Вт;
- диаметр крыльчатки: 60 мм;
- длина крыльчатки: 180 мм;
- тип крыльчатки: цилиндрическая, «беличье колесо»;
- назначение: циркуляция и распределение воздушного потока;
- применение: холодильное, торговое, вентиляционное и другое оборудование.
Оригинальные номера и маркировки
BW-1R — обозначение данного исполнения тангенциального вентилятора.
Буква R применяется для правого исполнения — электродвигатель расположен с правой стороны относительно рабочего колеса.
Обозначение 60×180 мм характеризует размеры цилиндрической крыльчатки и не является полным габаритом вентилятора в сборе.
Оригинальные номера и cross-reference
Для тангенциальных вентиляторов правого исполнения с крыльчаткой Ø60×180 мм в специализированных каталогах встречаются:
- BW-1R;
- GL-60x180 R;
- MTR180.
При подборе по cross-reference необходимо обязательно сверять мощность, напряжение, частоту, расположение двигателя, конструкцию корпуса, крепления и электрические выводы.
Вентиляторы с одинаковой крыльчаткой 60×180 мм могут выпускаться с различной мощностью двигателя и поэтому не должны автоматически считаться полностью взаимозаменяемыми.
Назначение
Тангенциальный вентилятор создаёт широкий и относительно равномерный поток воздуха вдоль всей длины цилиндрической крыльчатки.
Такая конструкция применяется в оборудовании, где необходимо распределить воздушный поток по значительной ширине:
- холодильных и морозильных витринах;
- холодильных шкафах;
- торговом холодильном оборудовании;
- вентиляционных устройствах;
- тепловом и климатическом оборудовании;
- других устройствах с тангенциальной системой обдува.
Особенности конструкции
В отличие от обычного осевого вентилятора, воздух проходит через цилиндрическую крыльчатку поперёк её оси.
Крыльчатка имеет множество продольных лопаток и обычно называется «беличьим колесом». Такая конструкция позволяет получить широкий воздушный поток при сравнительно небольшой высоте вентилятора.
BW-1R относится к правому исполнению. При замене необходимо учитывать расположение двигателя: левый и правый варианты при одинаковой длине крыльчатки не следует считать взаимозаменяемыми без проверки места установки.
Совместимость
BW-1R является не модельной запчастью одного конкретного производителя бытовой техники, а вентилятором определённого конструктивного типоразмера.
Совместимость определяется прежде всего техническими параметрами установленного вентилятора:
- маркировкой BW-1R;
- стороной расположения двигателя;
- диаметром крыльчатки 60 мм;
- длиной крыльчатки 180 мм;
- мощностью двигателя;
- рабочим напряжением и частотой;
- электрическим подключением;
- расположением крепёжных точек;
- общими монтажными размерами.
Подбирать вентилятор только по размеру крыльчатки нельзя.
Как правильно подобрать вентилятор
Перед заказом необходимо сверить:
- маркировку старого вентилятора;
- расположение двигателя — справа или слева;
- мощность;
- рабочее напряжение;
- частоту питания;
- диаметр крыльчатки;
- длину крыльчатки;
- общую длину вентилятора;
- форму корпуса;
- расположение крепёжных отверстий;
- тип и расположение электрических выводов;
- направление воздушного потока;
- фотографии установленного вентилятора.
Особое внимание необходимо уделять мощности: внешне одинаковые вентиляторы BW-1R / GL-60x180 R встречаются в нескольких электрических исполнениях.
Причины неисправности
Признаками неисправности тангенциального вентилятора могут быть:
- крыльчатка не вращается;
- вентилятор запускается не каждый раз;
- снизилась интенсивность воздушного потока;
- появился сильный гул;
- слышен скрежет или вибрация;
- крыльчатка задевает корпус;
- двигатель перегревается;
- повреждены лопатки рабочего колеса.
Перед заменой необходимо проверить отсутствие загрязнений и посторонних предметов, свободное вращение крыльчатки, состояние электрических соединений и отсутствие механической деформации корпуса.
Монтаж
Перед заменой оборудование необходимо полностью отключить от электросети.
Новый вентилятор устанавливается в штатные точки крепления без деформации корпуса. Цилиндрическая крыльчатка должна вращаться свободно и не касаться кожуха или соседних элементов оборудования.
Перед подключением необходимо проверить соответствие электрических характеристик нового и старого вентилятора.
После монтажа следует проверить направление и интенсивность воздушного потока, отсутствие постороннего шума и свободное вращение крыльчатки.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
