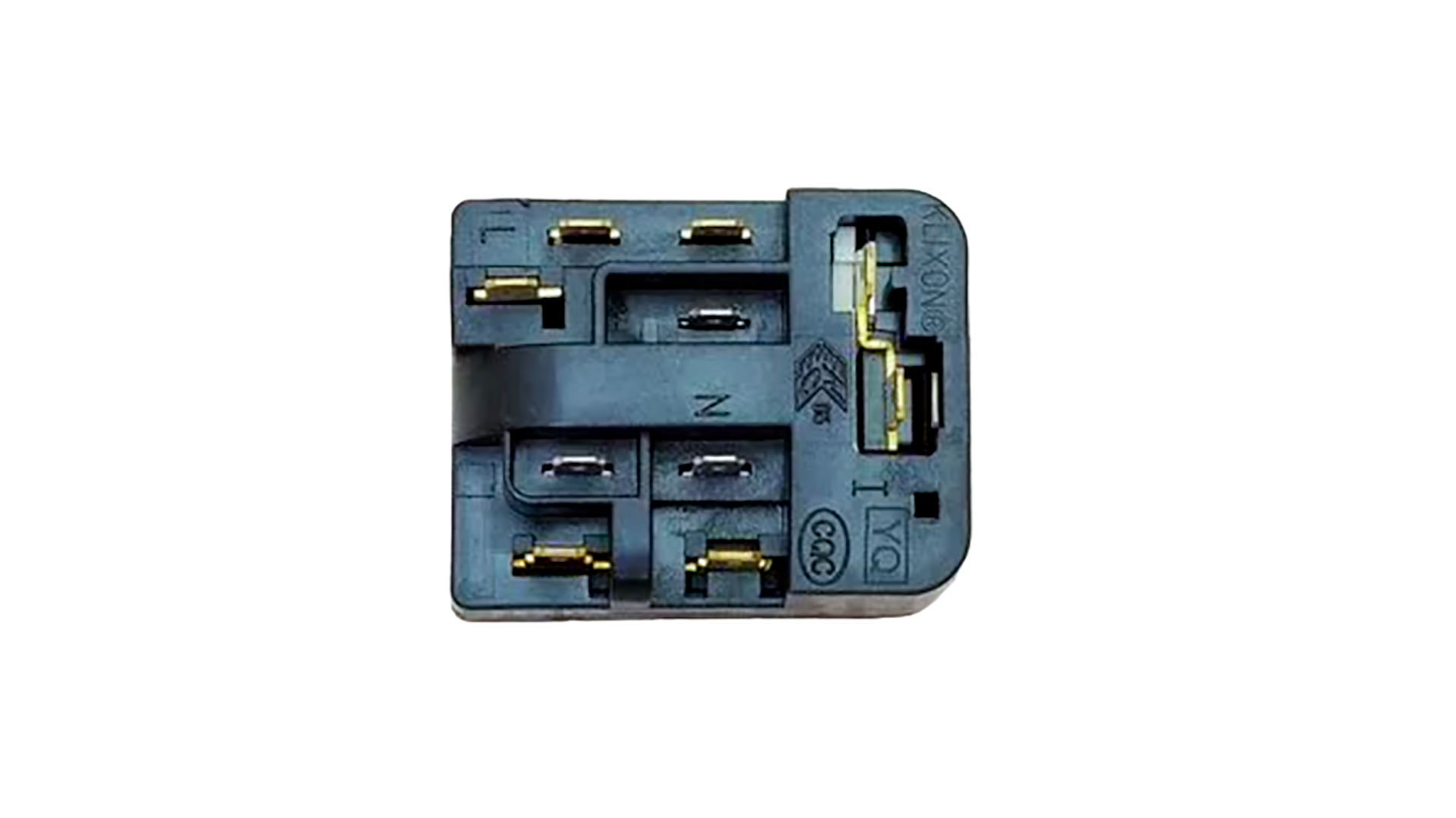

Пускозащитное реле компрессора Jiaxipera для холодильника Bosch, Siemens (6SP 9028)
Описание
Пускозащитное реле компрессора Jiaxipera 6SP9028 для холодильника Bosch / Siemens — устройство запуска однофазного компрессора холодильника или морозильника. Узел подключается непосредственно к выводам компрессора и участвует в подключении пусковой обмотки при запуске, а соответствующее исполнение также включает защиту компрессора от аварийного режима.
Основные характеристики
- тип детали: пусковое / пускозащитное реле компрессора;
- производитель узла: Jiaxipera;
- маркировка: 6SP9028;
- тип устройства: PTC-пусковое устройство компрессора;
- напряжение для исполнения 6SP9028: 220 В;
- количество контактных выводов: 11;
- исполнение: без пускового конденсатора;
- современный сервисный номер Bosch/Siemens для соответствующего применения: 10000200;
- предыдущие сервисные номера BSH: 00678856, 00611922;
- назначение: запуск и защита компрессора холодильника.
Оригинальные номера и маркировки
6SP9028 — маркировка пускового устройства Jiaxipera. Это обозначение производителя компонента, а не оригинальный сервисный номер Bosch/Siemens.
Для техники Bosch/Siemens основным современным сервисным номером является:
10000200 — пусковое реле BSH.
Официальный каталог Bosch/Siemens указывает для него предыдущие номера:
- 00678856;
В более ранних исполнениях этой системы также встречается маркировка:
6SP9015 / 4TM166NFBYY-71.
Оригинальные номера и замены
Официально подтверждённые BSH сервисные замены:
00678856 → 10000200
00611922 → 10000200
Cross-reference других производителей
То же семейство Jiaxipera 6SP9028 встречается под сервисными номерами других производителей:
- Whirlpool / Indesit 481010480251;
- Whirlpool / Indesit C00324574;
- Electrolux 2425118128;
- Electrolux 2425118086 — предыдущий номер;
- Liebherr 694408600.
Эти номера полезны для технической идентификации 6SP9028, но не являются OEM Bosch/Siemens и не должны находиться в одном поле с официальными BSH replacement.
Назначение
Пусковое устройство обеспечивает запуск однофазного герметичного компрессора холодильника.
При включении компрессора пусковая цепь кратковременно создаёт условия для запуска электродвигателя. После выхода двигателя на рабочий режим пусковая обмотка отключается.
В исполнениях с защитным элементом узел также предотвращает длительную работу компрессора при перегрузке, заклинивании ротора либо других аварийных режимах.
Особенности конструкции
Jiaxipera 6SP9028 представляет собой компактный узел, устанавливаемый непосредственно на контактную колодку компрессора.
Для найденного исполнения подтверждаются:
- питание 220 В;
- 11 контактных выводов;
- отсутствие встроенного пускового конденсатора;
- PTC-принцип запуска;
- возможность работы совместно с тепловой защитой компрессора.
В сервисной документации других производителей 6SP9028 прямо описывается как Starting device, protection, то есть пусковое устройство с защитной функцией.
Совместимость
Для Bosch/Siemens подбирать данный узел следует прежде всего по E-Nr. холодильника и по сервисному номеру пускового устройства.
BSH 10000200 применяется в большом количестве холодильников и морозильников Bosch/Siemens серий KDN, KGV, KGN, GSN, GSD, KD, KG, GS и других.
Совпадения одной маркировки компрессора недостаточно: различные модификации одного холодильника могут иметь разные компрессоры и пусковые устройства.
Как правильно подобрать реле
Перед заказом необходимо сверить:
- полный E-Nr. холодильника или морозильника;
- индекс после
/; - сервисный номер установленного узла;
- маркировку старого реле;
- модель компрессора;
- расположение контактных выводов;
- наличие и тип тепловой защиты;
- наличие рабочего/пускового конденсатора в схеме;
- фотографию установленного устройства.
Если в сервисной документации BSH указан 00678856 или 00611922, современным оригинальным сервисным номером является 10000200.
Причины неисправности / диагностика
Признаками неисправности пускового устройства могут быть:
- компрессор не запускается;
- слышны периодические щелчки защиты;
- компрессор пытается запуститься и сразу отключается;
- компрессор перегревается;
- имеются следы оплавления контактов или корпуса;
- повреждены клеммы;
- PTC-элемент потерял рабочие характеристики.
Перед заменой необходимо проверить сопротивления обмоток компрессора, отсутствие пробоя на корпус, состояние проводки, питающее напряжение, конденсатор при его наличии и сам компрессор.
Неисправность пускозащитного устройства и механическое заклинивание компрессора могут проявляться похоже, поэтому замена реле без диагностики компрессора не всегда устраняет неисправность.
Монтаж
Перед ремонтом холодильник необходимо полностью отключить от электросети.
Перед отсоединением старого узла рекомендуется зафиксировать расположение всех проводов. Новое пусковое устройство необходимо устанавливать только на совместимый компрессор и подключать по штатной электрической схеме.
После монтажа следует проверить запуск компрессора, рабочий ток, отсутствие перегрева и корректную работу защитного элемента.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России
Масса с упаковкой: 100 г
Габариты в упаковке: 10.00 × 10.00 × 1.00 см
Применение
Bosch KDN42VI20/03 KDN42VI20/07 KDN42VI20/08 KDN42VW20/05 KDN42VW20/07 KDN42VW20/08 KDN46VI20/87 KDN46VI20/88 KDN46VI20/91 KDN46VI20/92 KDN46VI20/93 KGV36X44/04 KGV36X44/05 KGV36X44/06 KGV36X44/07 KGV36X44/08 KGV36X44/09 KGV36X44/12 KGV36X44/13 KGV36X44/14 GSN24V01/03 GSN28V01/03 GSN32V11/02 GSV34V21/02 KDN30A00/11 KDN30A73/01 KDN32A00/11 KDN36A03/05 KDN40A03/03 KGN36VL21/01 KGN36VL21/03 KGN36VW25/01 KGN39VI20/08 KGN39VL20/08 KGV28V01GB/16 KGV28V01GB/17 KGV28V01GB/18 KGV28V01GB/21 Siemens KD42NVW20/03 KD42NVW20/04 KD42NVW20/05 KD42NVW20/07 KD42NVW20/08 KD46NVI20/01 KD46NVI20/02 KD46NVI20/03 KD46NVI20/85 KD46NVI20/86 KD46NVI20/87 KD46NVI20/88 KD46NVI20/89 KD46NVI20/94 KD46NVW20/01 KD46NVW20/02 KD46NVW20/92 GS24NV01/03 GS28NV01/03 GS32NV01/03 GS34VV21/02 KG34NVI20G/01 KG34NVW20G/01 KG36NVI20/14 KG36NVW20/11
