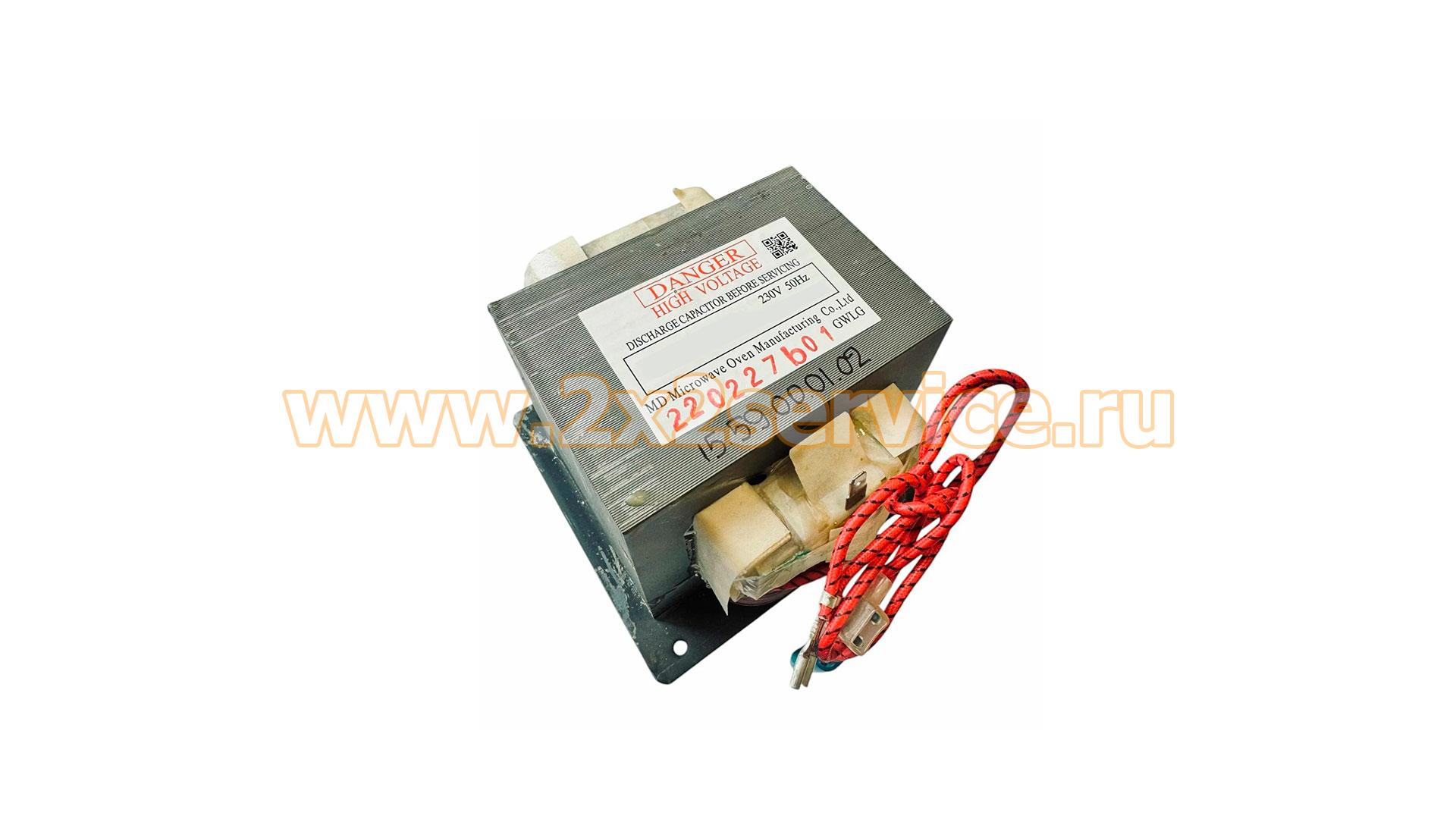

Трансформатор СВЧ силовой (MD-701EMR-1)
Описание
Высоковольтный силовой трансформатор MD-701EMR-1 для СВЧ-печи предназначен для работы в высоковольтной цепи микроволновой печи и обеспечения питания магнетрона. Для данной модификации в каталогах указаны мощность 700 Вт, напряжение первичной обмотки 230 В, частота 50 Гц и класс изоляции Class 220.
Неисправность трансформатора может проявляться отсутствием нагрева при работающих подсветке, вентиляторе и поворотном столе, появлением сильного гула, запаха перегретой изоляции, перегоранием предохранителя или срабатыванием защитного автомата. Похожие признаки могут возникать при неисправности магнетрона, высоковольтного конденсатора, диода или проводки, поэтому перед заменой необходима диагностика всей высоковольтной цепи.
Состояние товара: новое. Деталь не эксплуатировалась, но может иметь следы установки, поскольку снята с новой повреждённой техники.
Основные характеристики:
- тип детали: силовой высоковольтный трансформатор;
- бренд: MD;
- маркировка: MD-701EMR-1;
- мощность по каталогам: 700 Вт;
- напряжение первичной обмотки: 230 В;
- частота переменного тока: 50 Гц;
- обозначение на корпусе: Class 220;
- тип совместимого прибора: микроволновая печь;
- назначение: питание высоковольтной цепи и магнетрона;
- конструкция: трансформатор с металлическим магнитопроводом;
- основание: металлическая монтажная пластина с крепёжными отверстиями;
- дополнительные артикулы: 17470000003508, AS0061055, 4055251997, 434607;
- выходное напряжение, параметры накальной обмотки и точные размеры в карточке не указаны;
- магнетрон, высоковольтный конденсатор, диод, провода и крепёж в комплекте не заявлены.
Проверенная совместимость:
Трансформатор MD-701EMR-1 применяется в отдельных микроволновых печах Midea, Electrolux, Gorenje, Zanussi, Brandt, Faure, Mora, UPO, Thomson, Kenwood и других производителей. Наличие бренда в перечне не означает совместимость со всеми его моделями.
В каталогах подтверждено применение, в частности, в следующих моделях:
- Brandt SE2018W/1, SE2018WZ/01, SM2006S/1, SM2006W1;
- Electrolux EMM17007OW, EMM17007OX, MO317GXE;
- Faure FFM20100SA, FFM20110WA, FSM17100XA;
- Gorenje BM171A4XG, BM171D3X, BM171E2X, BM171E2XG;
- Mora MT120W, MT121S, MT320W, MT321S, MT322B, VMT311X, VMT312X;
- UPO MI50DS;
- Zanussi ZFG20200WA, ZFM20100SA, ZFM20110WA, ZSG17100XA, ZSM17100XA;
- Kenwood MW440, MW441, MW442, MW444, MW445, MW446, MW447.
Приведённый перечень может быть неполным. Подбор для конкретной СВЧ-печи необходимо выполнять по полной маркировке старого трансформатора, модели прибора и его продуктовому или сервисному коду.
Перед заказом сравните:
- маркировку MD-701EMR-1;
- дополнительные каталожные номера;
- напряжение и частоту первичной обмотки;
- мощность;
- количество и расположение контактов;
- конструкцию высоковольтного вывода;
- расположение выводов накальной обмотки;
- размеры магнитопровода и монтажного основания;
- расстояние между крепёжными отверстиями;
- электрическую схему подключения.
Внешне похожие высоковольтные трансформаторы не всегда взаимозаменяемы. Они могут различаться коэффициентом трансформации, параметрами накальной обмотки, допустимой нагрузкой, расположением выводов и креплений. Установка неподходящей детали может привести к неправильной работе или повреждению магнетрона и других элементов высоковольтной цепи.
Комплектующие одной модели микроволновой печи могут отличаться в зависимости от модификации, рынка поставки и производственной партии. Поэтому ориентироваться только на мощность, размеры или внешнее сходство трансформатора не рекомендуется.
Перед демонтажем старой детали сфотографируйте расположение проводов и контактов. После установки трансформатор должен быть надёжно закреплён на штатном месте, а все соединения выполнены в соответствии с электрической схемой конкретной СВЧ-печи.
Перед ремонтом полностью отключите микроволновую печь от электросети. Высоковольтная цепь создаёт опасное для жизни напряжение, а конденсатор может сохранять электрический заряд после отключения прибора. Диагностику, разрядку высоковольтного конденсатора и замену трансформатора должен выполнять квалифицированный специалист.
Доставка осуществляется по всей России.
Масса с упаковкой: 5 000 г
Габариты в упаковке: 15.00 × 15.00 × 15.00 см
