Шнек мясорубки Redmond (RED060)
Описание

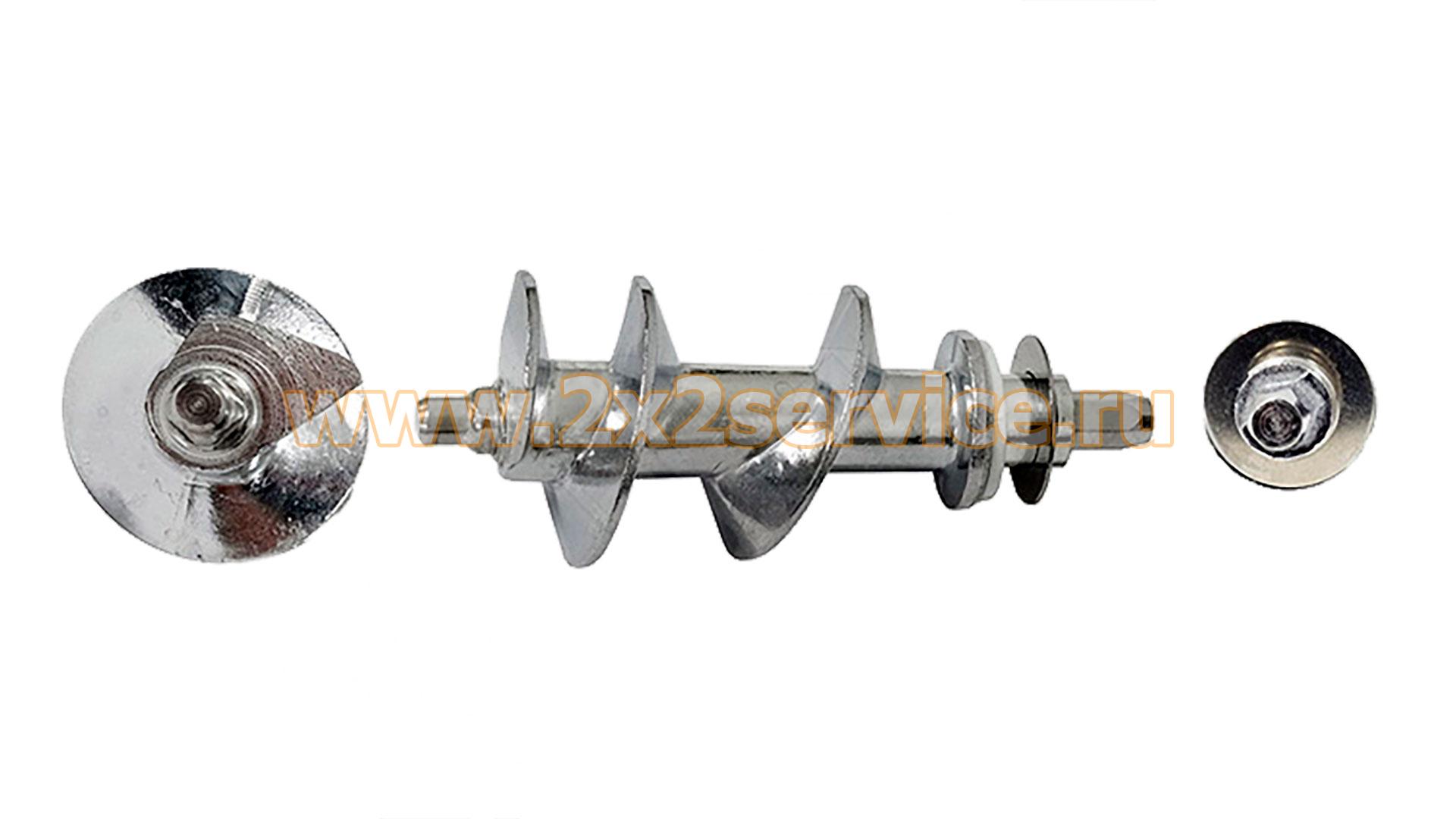

Шнек мясорубки Redmond RED060 длиной 110 мм с квадратной посадкой ножа для RMG-1223-6, вариант 2 — металлический винтовой вал, предназначенный для подачи продукта к ножу и решётке и передачи вращения режущему узлу. Главная особенность этой версии — квадратная посадка ножа, поскольку мясорубка RMG-1223-6 встречается как минимум в двух конструктивных исполнениях режущего узла.
Основные характеристики:
- тип детали: шнек / винтовой вал мясорубки;
- бренд техники: Redmond;
- артикул магазина: RED060;
- распространённое обозначение соответствующего исполнения: RMG-1223-6-SHNV2;
- конструктив: вариант №2;
- полная длина: 110 мм;
- длина винтовой рабочей части: около 70 мм;
- наружный диаметр рабочей части: около 43 мм;
- посадка ножа: квадрат около 8 мм;
- соответствующий нож имеет квадратное отверстие около 8,5 мм;
- задний привод шнека: наружный шестигранник около 8 мм;
- диаметр вала под решётку: около 7 мм;
- используется с решёткой наружным диаметром около 54 мм;
- материал основной детали: металл;
- назначение: подача продукта к ножу и решётке и передача вращения режущему узлу.
Совместимость
- Redmond RMG-1223-6.
При этом необходимо учитывать ревизию мясорубки. Для RMG-1223-6 в каталогах запчастей присутствуют два разных режущих исполнения:
- вариант №1 — нож с шестигранной посадкой;
- вариант №2 — нож с квадратной посадкой.
RED060 относится именно к варианту с квадратной посадкой ножа.
У квадратного варианта используется нож с посадочным отверстием около 8,5×8,5 мм, наружным диаметром около 47 мм и толщиной около 4,5 мм. Сам квадрат шнека номинально указывается как около 8 мм.
Другие модели Redmond с таким конструктивом
Каталоги запчастей выделяют единое семейство режущих узлов вариант №2, привод ножа — квадрат для моделей:
- RMG-1223 — вариант №2;
- RMG-1223-6 — вариант №2;
- RMG-1224 — вариант №2;
- RMG-1229 — вариант №2;
- RMG-1231 — вариант №2;
- RMG-1234 — вариант №2;
- RMG-1260 — вариант №2;
- RMG-1241-6.
Для RMG-1223, RMG-1223-6, RMG-1224, RMG-1229, RMG-1231 и RMG-1234 также широко каталогизируется шнек типоразмера L=110 мм / рабочая часть около 70 мм.
Однако наличие модели в данном семействе не следует воспринимать как безусловную взаимозаменяемость RED060 без проверки ревизии. Для части этих мясорубок параллельно выпускались варианты с шестигранной посадкой ножа.
Критически важное отличие от шестигранного варианта
У Redmond RMG-1223-6 может использоваться нож с шестигранным отверстием 8 мм. Такой режущий узел подтверждён отдельной сервисной позицией Redmond для той же модели.
Поэтому наличие надписи RMG-1223-6 на корпусе ещё недостаточно для выбора шнека.
Перед заказом необходимо посмотреть на старый нож или передний конец шнека:
- если посадка ножа квадратная — нужен конструктив RED060 / вариант №2;
- если посадка ножа шестигранная — требуется другой вариант шнека.
Это особенно важно, поскольку внешне оба шнека могут иметь близкую общую длину около 110 мм и применяться в мясорубках одной модели.
Отличие RED060 от RED020 / SS-1530000259
RED060 также не следует автоматически отождествлять с ранее используемым шнеком RED020 / SS-1530000259 / MS-651184.
У обоих типов близкие базовые размеры — около 110 мм общей длины и 42–43 мм диаметра рабочей части. Однако у SS-1530000259 / RED020 режущий узел рассчитан на шестигранную посадку ножа около 8 мм, тогда как RED060 из данной карточки имеет квадратную посадку ножа.
Следовательно, совпадение длины и модели мясорубки не делает эти варианты взаимозаменяемыми.
Как правильно подобрать шнек
Перед заказом рекомендуется снять старый шнек и сравнить его с RED060 по следующим параметрам:
- модель мясорубки и её ревизию;
- полную длину — 110 мм;
- длину винтовой рабочей части — около 70 мм;
- наружный диаметр — около 43 мм;
- квадратную посадку ножа;
- размер квадрата — ориентировочно около 8 мм;
- задний привод — наружный шестигранник около 8 мм;
- вал под решётку — около 7 мм;
- форму и шаг винтовой части;
- форму приводного хвостовика;
- фотографии товара и старой детали.
Особенно надёжный способ определить нужную ревизию — снять нож. Для RED060 должен использоваться нож с квадратным посадочным отверстием. Если старый нож имеет шестигранное отверстие, данный шнек выбирать не следует.
При замене шнека рекомендуется также проверить нож и решётку. Износ квадрата шнека или квадратного отверстия ножа вызывает люфт, из-за которого нож может вращаться нестабильно и хуже прилегать к решётке.
Если повреждена задняя приводная часть, необходимо проверить состояние сопряжённой муфты, шестерён редуктора и других элементов привода. Заклинивание механизма или чрезмерная нагрузка могут привести к повторному повреждению новой детали.
Комплектующие одной и той же модели RMG-1223-6 действительно могут отличаться в зависимости от конструктивной ревизии. Поэтому перед заказом необходимо сверить посадку ножа, размеры, форму приводной части и фотографии товара со снятым шнеком.
Перед разборкой мясорубку необходимо полностью отключить от электросети. После установки следует проверить свободное вращение шнека, правильное соединение с приводом и корректную установку ножа и решётки. При отсутствии опыта ремонта бытовой техники замену рекомендуется поручить специалисту.
Специалисты магазина помогут подобрать нужную деталь, сверят её характеристики и параметры, а также проверят совместимость по каталогам производителей. При возникновении сомнений задайте вопрос в чате на сайте, мессенджерах или по телефону.
Доставка осуществляется по всей России.
Масса с упаковкой: 250 г
Габариты в упаковке: 15.00 × 5.00 × 5.00 см
